23.5 通信形態
TP1/FSP（全銀RC）の通信形態を表23-2〜表23-4に示します。
|
分類 |
通信形態 |
データの流れ |
送受信メッセージ |
|---|---|---|---|
|
コネクション制御 |

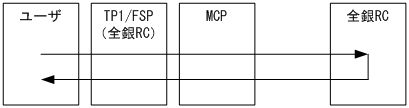

発呼 |
|
コネクション確立（送信） コネクション確立応答（受信） |
|

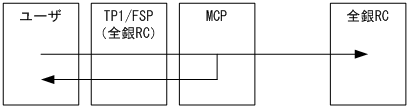

一方送信 |
|
コネクション解放（RST送信） |
|
|

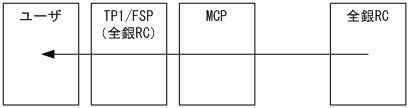

一方受信 |
|
コネクション解放（RST受信） |
![[図データ]](GRAPHICS/ZU230500.GIF)
![[図データ]](GRAPHICS/ZU230600.GIF)
![[図データ]](GRAPHICS/ZU230700.GIF)
|
分類 |
通信形態 |
データの流れ |
送受信メッセージ |
|---|---|---|---|
|

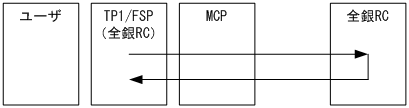

コネクション定期監視 |
分岐 応答要 |
|
コネクション定期監視（送信） コネクション定期監視（受信） |
![[図データ]](GRAPHICS/ZU230800.GIF)
|
分類 |
通信形態 |
データの流れ |
送受信メッセージ |
|---|---|---|---|
|
業務電文 |
問い合わせ応答 |
eemcpcn定義-zオプションrspmodeオペランドにautoを指定した場合
|
情報メッセージ（受信） 送達管理（送信） |
|

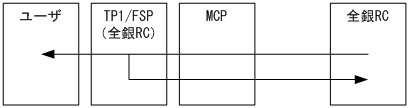

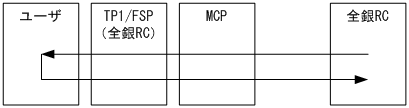

eemcpcn定義-zオプションrspmodeオペランドにmanualを指定した場合
|
|||
|
分岐 応答要 |
|
情報メッセージ（送信） 送達管理（受信） |
![[図データ]](GRAPHICS/ZU230900.GIF)
![[図データ]](GRAPHICS/ZU230910.GIF)
![[図データ]](GRAPHICS/ZU231000.GIF)
