14.2.2 本機能の使用例
- 〈この項の構成〉
(1) 定義によってトランザクション処理時間監視を行っていない場合

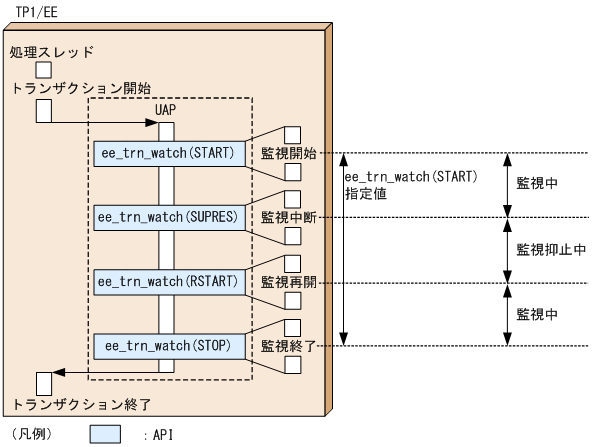

定義によってトランザクション処理時間監視を行っていない場合に，UAPから時間監視の開始要求を行うときの流れを次に示します。
|
|
![[図データ]](GRAPHICS/ZU140100.GIF)
(2) 定義によってトランザクション処理時間監視中の場合

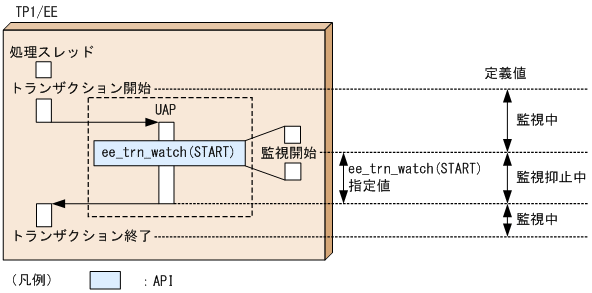

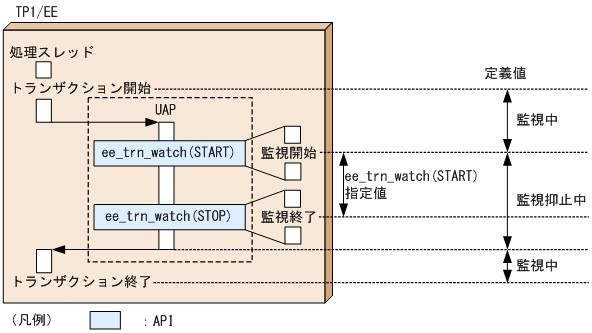

定義によってトランザクション処理時間監視を行っている場合に，UAPから時間監視の開始要求を行うときの流れを次に示します。
|
|
![[図データ]](GRAPHICS/ZU140200.GIF)
|
|
![[図データ]](GRAPHICS/ZU140300.GIF)
(3) ee_trn_chained_commit/ee_trn_chained_rollback関数使用時

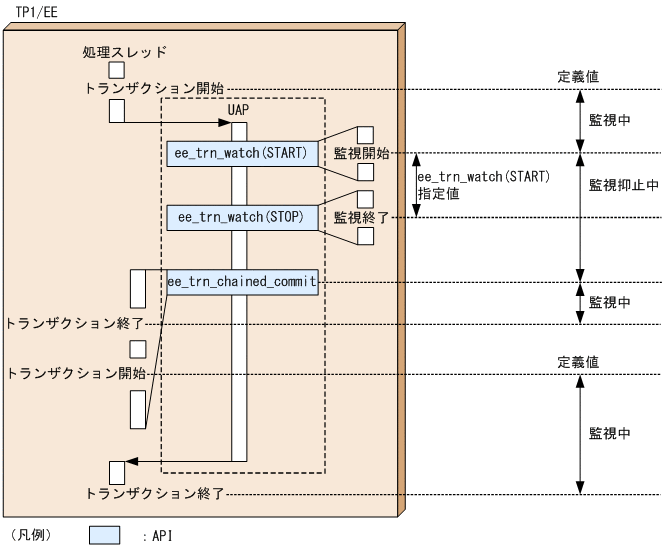

UAPから時間監視の開始要求を行ったあとにee_trn_chained_commit関数を発行したときの流れを次に示します。
|
|
![[図データ]](GRAPHICS/ZU140400.GIF)
