7.2.1　データの流れ

データ連携支援機能によるユーザデータ（UJ）の流れを次の図に示します。

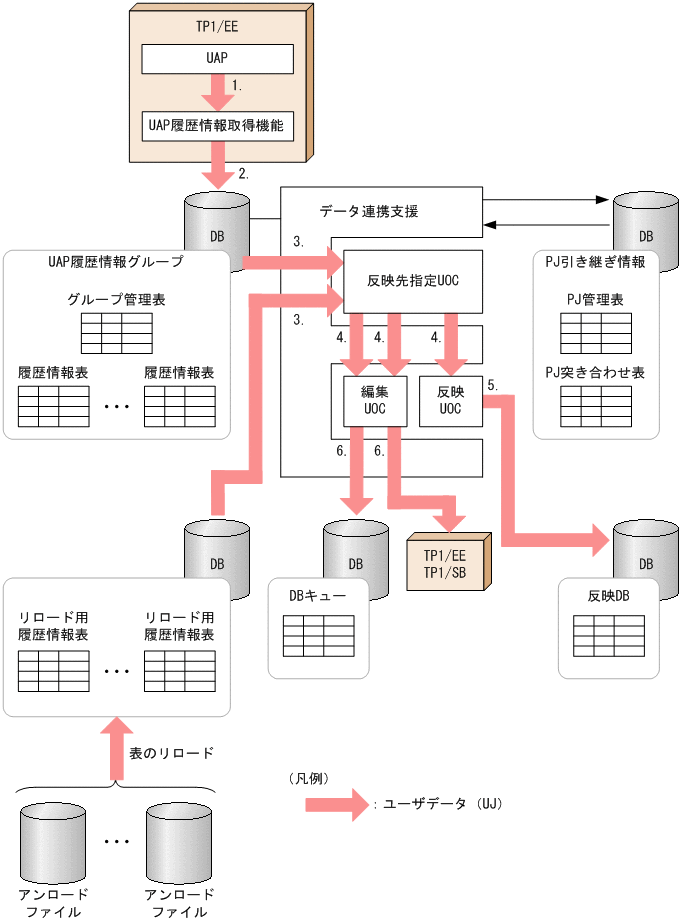

図7‒4　ユーザデータ（UJ）の流れ

TP1/EEのUAPがユーザデータ（UJ）の取得を要求します。
UAP履歴情報取得機能が，ユーザデータ（UJ）を履歴情報表に格納します。
データ連携支援が履歴情報表，またはリロード用履歴情報表からユーザデータ（UJ）を抽出し，反映先指定UOCに引き渡します。
データ連携支援は，指定されたサービスに対応する反映サービスを起動し，編集UOC/反映UOCにユーザデータ（UJ）を引き渡します。
反映UOCがユーザデータ（UJ）を更新して，ユーザ管理のDBなど任意の反映先に反映します。
編集UOCがユーザデータ（UJ）を編集して，データ連携支援に引き渡します。データ連携支援は，編集UOCが編集したユーザデータ（UJ）をDBキューに書き込み，またはRPCで送信します。
