Dynamic Link Manager Software ユーザーズガイド（Solaris^®用）

2.4 プログラム構成

HDLMは幾つかのプログラムを組み合わせて動作します。HDLMの操作には各プログラムが関わってくるため，それぞれの名称，位置づけ，役割を把握しておいてください。

HDLMのプログラム構成を次の図に示します。

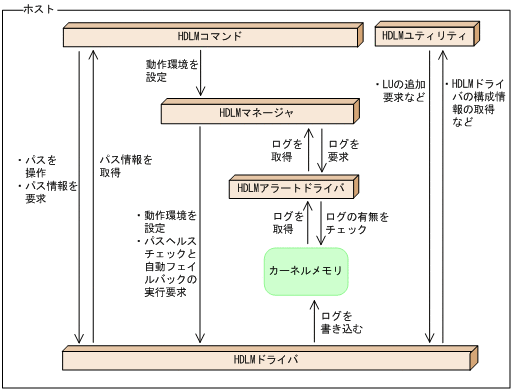

図2-3 HDLMのプログラム構成

各プログラムの役割を次の表に示します。

表2-3 HDLMの各プログラムの役割

プログラム名役割

HDLMコマンドコマンドを使った次の機能を提供します。

パスの管理

障害情報の表示

HDLMの動作環境の設定

HDLMユティリティユティリティを使った次の機能を提供します。

障害情報の収集

新規LUの追加，および既存LUの削除（HDLMデバイスの動的再構成）

HDLMドライバ構成定義ファイル（/kernel/drv/dlmfdrv.conf）の作成

移行時の論理デバイスファイル対応表の作成

VxVM設定ファイルの作成の支援

HDLMのサイレントインストール

Hitachi Command Suite共通エージェントコンポーネントのインストール

HDLMマネージャ次の機能を提供します。

HDLMの動作環境の設定

パスヘルスチェックと自動フェイルバックの実行要求

障害ログの採取

HDLMアラートドライバ HDLMドライバが採取するログ情報をHDLMマネージャに通知します。ドライバ名はdlmadrvです。

HDLMドライバ機能の制御，パスの管理，および障害検知をします。
HDLMドライバの構成は次のとおりです。

コアロジック部
HDLMの基本機能を制御します。

フィルタ部
I/Oを送受信します。ドライバ名はdlmfdrvです。

HDLMネクサスドライバ
HDLMデバイスの論理デバイスファイルのコントローラ番号を予約したり，HBAのポートごとにHDLMドライバのインスタンスを管理したりします。ドライバ名は，dlmndrvです。

プログラム名	役割
HDLMコマンド	コマンドを使った次の機能を提供します。パスの管理障害情報の表示 HDLMの動作環境の設定
HDLMユティリティ	ユティリティを使った次の機能を提供します。障害情報の収集新規LUの追加，および既存LUの削除（HDLMデバイスの動的再構成） HDLMドライバ構成定義ファイル（`/kernel/drv/dlmfdrv.conf`）の作成移行時の論理デバイスファイル対応表の作成 VxVM設定ファイルの作成の支援 HDLMのサイレントインストール Hitachi Command Suite共通エージェントコンポーネントのインストール
HDLMマネージャ	次の機能を提供します。 HDLMの動作環境の設定パスヘルスチェックと自動フェイルバックの実行要求障害ログの採取
HDLMアラートドライバ	HDLMドライバが採取するログ情報をHDLMマネージャに通知します。ドライバ名はdlmadrvです。
HDLMドライバ	機能の制御，パスの管理，および障害検知をします。 HDLMドライバの構成は次のとおりです。コアロジック部 HDLMの基本機能を制御します。フィルタ部 I/Oを送受信します。ドライバ名はdlmfdrvです。 HDLMネクサスドライバ HDLMデバイスの論理デバイスファイルのコントローラ番号を予約したり，HBAのポートごとにHDLMドライバのインスタンスを管理したりします。ドライバ名は，dlmndrvです。
