2.3 LU構成

HDLMをインストールすると,ホスト側でのLU構成の認識が,次のように変わります。

HDLMをインストールする前
ホスト側では,物理パスごとにsdまたはssdデバイスが接続されていると認識します。
つまり,ストレージシステム側の1つのLUが,物理パスと同じ数だけ存在するように見えます。

HDLMをインストールしたあと
ストレージシステム側のLU内のDevと1対1で対応するHDLMデバイスが,sdまたはssdデバイスの上位に作成されます。
このため,ストレージシステム側の1つのLUが,ホスト側でも1つに見えます。

HDLMをインストールしたあとにホストが認識するLUをホストLU(HLU)と呼びます。ストレージシステム側のLU内のDev(スライスまたはパーティション)に対応する,ホストLU内の領域をホストデバイス(HDev)と呼びます。

HDLMを使用したシステムでは,sdまたはssdデバイスの論理デバイスファイルではなく,HDLMデバイスの論理デバイスファイルを使用して,目的のLUにアクセスします。

sdまたはssdデバイスの論理デバイスファイルは,HDLMによって削除されます。

HDLMをインストールしたあとに,ホスト側で認識されるLUの構成を次の図に示します。

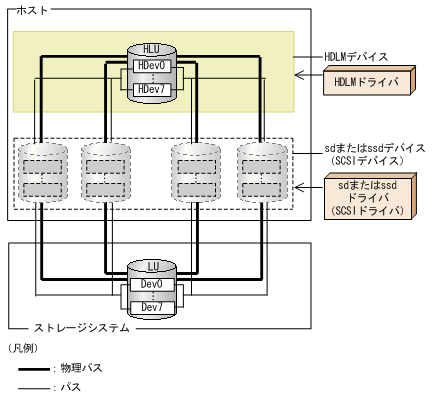

図2-2 HDLMをインストールしたあとにホスト側で認識されるLUの構成

[図]

ホスト側で認識される要素を次の表に示します。

表2-2 ホスト側で認識される要素

構成要素 説明
HLU HDLMドライバを通してホストが認識するLUです。ホストLUと呼びます。物理パスの数に関係なく,ストレージシステム側の1つのLUに対して1つのホストLUが認識されます。
HDev HDLMドライバを通してホストが認識する,LU内のDev(スライスまたはパーティション)です。ホストデバイスと呼びます。物理パスの数に関係なく,ストレージシステム側の1つのDevに対して1つのホストデバイスが認識されます。
