Dynamic Link Manager Software ユーザーズガイド（AIX^®用）

2.4 プログラム構成

HDLMは幾つかのプログラムを組み合わせて動作します。HDLMの操作には各プログラムが関わってくるため，それぞれの名称，位置づけ，役割を把握しておいてください。

HDLMのプログラム構成を次の図に示します。

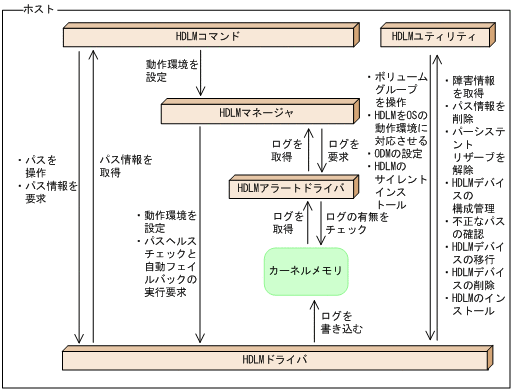

図2-3 HDLMのプログラム構成

各プログラムの役割を次の表に示します。

表2-3 HDLMの各プログラムの役割

プログラム名役割

HDLMコマンドコマンドを使った次の機能を提供します。

パスの管理

障害情報の表示

HDLMの動作環境の設定

HDLMユティリティユティリティを使った次の機能を提供します。

障害情報の収集

ボリュームグループの操作

HDLMデバイスの構成管理

OSの動作環境にHDLMを対応

不正なパスがあるかどうかの確認

指定したfscsiデバイスインスタンスに関連するパス情報の削除

HDLMデバイスの移行

HDLMの動作を規定するためのODMの設定

パーシステントリザーブの解除

HDLMデバイスの削除

HDLMのインストール

HDLMのサイレントインストール

Hitachi Command Suite共通エージェントコンポーネントのインストール

HDLMのインストール時に発生した障害情報の収集

HDLMマネージャ次の機能を提供します。

HDLMの動作環境の設定

パスヘルスチェックと自動フェイルバックの実行要求

障害ログの採取

HDLMアラートドライバ HDLMドライバが採取するログ情報をHDLMマネージャに通知します。ドライバ名はdlmadrvです。

HDLMドライバ機能の制御，パスの管理，および障害検知をします。
HDLMドライバの構成は次のとおりです。

コアロジック部
HDLMの基本機能を制御します。

フィルタ部
I/Oを送受信します。ドライバ名はdlmfdrvです。

プログラム名	役割
HDLMコマンド	コマンドを使った次の機能を提供します。パスの管理障害情報の表示 HDLMの動作環境の設定
HDLMユティリティ	ユティリティを使った次の機能を提供します。障害情報の収集ボリュームグループの操作 HDLMデバイスの構成管理 OSの動作環境にHDLMを対応不正なパスがあるかどうかの確認指定したfscsiデバイスインスタンスに関連するパス情報の削除 HDLMデバイスの移行 HDLMの動作を規定するためのODMの設定パーシステントリザーブの解除 HDLMデバイスの削除 HDLMのインストール HDLMのサイレントインストール Hitachi Command Suite共通エージェントコンポーネントのインストール HDLMのインストール時に発生した障害情報の収集
HDLMマネージャ	次の機能を提供します。 HDLMの動作環境の設定パスヘルスチェックと自動フェイルバックの実行要求障害ログの採取
HDLMアラートドライバ	HDLMドライバが採取するログ情報をHDLMマネージャに通知します。ドライバ名はdlmadrvです。
HDLMドライバ	機能の制御，パスの管理，および障害検知をします。 HDLMドライバの構成は次のとおりです。コアロジック部 HDLMの基本機能を制御します。フィルタ部 I/Oを送受信します。ドライバ名はdlmfdrvです。
