トランザクションインタフェース情報

MCP後処理トランザクション

MCP後処理トランザクション（RL）はMCP固有のトランザクション種別です。MCP後処理トランザクションは，次に示すタイミングで起動します。

• コネクションの確立または解放

• 論理端末の閉塞または閉塞解除

トランザクション種別がRLの場合に参照できるトランザクションインタフェース情報を次の表に示します。各トランザクションインタフェース情報については，マニュアル「TP1/Server Base Enterprise Option プログラム作成の手引」を参照してください。

表5‒11　トランザクション種別がRLの場合のトランザクションインタフェース情報

項番	トランザクションインタフェース情報	参照可否
1	情報長（データ名E）	○
2	サービスグループ名長（データ名F）	○
3	サービスグループ名（データ名G）	○
4	サービス名長（データ名H）	○
5	サービス名（データ名I）	○
6	トランザクション種別（データ名J）	○
7	自動閉塞有無（データ名K）	×
8	コミット有無（データ名L）	×
9	処理スレッド通番（データ名M）	○
10	エラー要因コード（データ名N）	×
11	ユーザIFAエリアサイズ（データ名O）	○
12	ユーザIFAエリアポインタ（データ名P）	○
13	ユーザSATエリアサイズ（データ名Q）	○
14	ユーザSATエリアポインタ（データ名R）	○
15	応答要否（データ名S）	×
16	メッセージ状態（データ名T）	○
17	プロセス起動要因（データ名U）	×
18	前回プロセス終了要因（データ名V）	×
19	プロセス終了要因（データ名W）	×
20	スレッドダウン種別（データ名X）	×
21	異常発生トランザクション種別（データ名Y）	×
22	拡張トランザクション種別（データ名Z）	×
23	リソースマネジャ数（データ名AA）	○
24	リソースマネジャ接続状態（データ名AB）	○
25	送信サービスグループ名長（データ名AC）	×
26	送信サービスグループ名（データ名AD）	×
27	送信サービス名長（データ名AE）	×
28	送信サービス名（データ名AF）	×
29	異常発生処理スレッド通番（データ名AG）	×
30	拡張トランザクションインタフェース情報（データ名AH）	×
31	XTC拡張トランザクションインタフェース情報（データ名AI）	△
32	MCP拡張トランザクションインタフェース情報（データ名AJ）	○
33	メッセージ種別（データ名AK）	×
34	エラートランザクション要因（データ名AL）	×
35	拡張ユーザIFAエリアサイズ（データ名AM）	○
36	拡張ユーザSATエリアサイズ（データ名AN）	○
37	トランザクション起動要因（データ名AO）	×
38	サーバ再起動回数（データ名AP）	×
39	トランザクション起動時刻（データ名AQ）	○
40	送信元のノード識別子（データ名AR）	×
41	トランザクションレベル名長（データ名AS）	○
42	トランザクションレベル名（データ名AT）	○

（凡例）

○：参照できます。

×：参照できません。

△：XTCを使用している場合だけ参照できます。

ページの先頭へ

エラートランザクション（ERRTRNS）

トランザクション種別がESの場合に，TP1/EEと設定値が異なるエラー要因コード（err_code）を次に示します。

■エラー要因コード

10030

メモリ不足が発生しました。

10025

送信障害が発生しました。

10020

論理端末が閉塞中です。

10007

送信タイムアウトが発生しました。

10021

出力メッセージ編集UOCがエラーリターンしました。

10022

出力メッセージ編集UOCで障害が発生しました。

次のトランザクションインタフェース情報についてはTP1/EEからSPPに渡されません。

• 送信サービスグループ名長

• 送信サービスグループ名

• 送信サービス名長

• 送信サービス名

ページの先頭へ

MCP拡張トランザクションインタフェース情報

MCP拡張トランザクションインタフェース情報は，データ名AJに設定される情報です。次に示す場合に参照できます。

• トランザクション種別（データ名J）が「MN」，「E1」，「E2」，「E3」，「ES」または「ER」でメッセージ種別（データ名AK）が5または6の場合

• トランザクション種別（データ名J）が「RL」の場合

データ名AJが示す構造体の形式を次に示します。

01 一意名.
  02 データ名MA  PIC S9(9) COMP.  /*コネクションIDサイズ                */
  02 データ名MB  PIC X(9).        /*コネクションID                      */
  02 FILLER       PIC X(3).        /*予備                                */
  02 データ名MC  PIC S9(9) COMP.  /*メッセージの入出力論理端末名サイズ  */
  02 データ名MD  PIC X(9).        /*メッセージの入出力論理端末名        */
  02 FILLER       PIC X(3).        /*予備                                */
  02 データ名ME  PIC S9(9) COMP.  /*プロトコル種別                      */
  02 データ名MF  PIC S9(9) COMP. /*種別コード                           */
  02 データ名MG  PIC S9(9) COMP. /*理由コード                           */
  02 FILLER      PIC X(4).        /*MCP使用領域                         */
  02 FILLER      ADDRESS.         /*MCP使用領域                         */
  02 データ名MH  ADDRESS.         /*MCP使用領域                         */
  02 データ名MI  PIC S9(9) COMP.  /*MCP使用領域                         */
  02 FILLER      PIC X(4).        /*予備                                 */

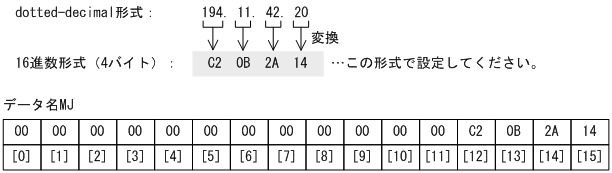

  02 データ名MJ  PIC X(16).       /*自システムのIPアドレス              */
  02 データ名MK  PIC X(16).       /*相手システムのIPアドレス            */
  02 データ名ML  PIC S9(4) COMP.  /*自システムのポート番号              */
  02 データ名MM  PIC S9(4) COMP.  /*自システムのポート番号              */
  02 FILLER      PIC X(28).       /*予備                                 */
