ee_mcp_sendrecv - 同期型メッセージの送受信

〈このページの構成〉

機能
形式
UAPで値を設定する引数
TP1/EEから値が返される引数
リターン値
注意事項

機能

相手システムへ同期送受信メッセージを送信します。同期送受信メッセージは，一つのセグメントで構成されます。

TP1/FSPを使用する場合，アプリケーション定義のeemcpfuncの-oオプションのoutputmessageが設定されている場合，または，ユーザサービス関連定義service_attrの-mオプションが設定されている場合に，送信データをUAP履歴情報のデータ種別「OJ（出力メッセージ）」として取得します。オペランドの関連性については，TP1/FSPの関連ドキュメントを参照してください。

ページの先頭へ

形式

ANSI C，C++の形式

#include <eemcp.h>
int ee_mcp_sendrecv(int action, int commform, char *termnam, char *resv01,
                    char *senddata, int sdataleng, char *recvdata,
                    int *rdataleng, int inbufleng, int *time,
                    int watchtime, int opcd)

ページの先頭へ

UAPで値を設定する引数

●action

送信する論理メッセージのセグメントを次の形式で指定します。

EEMCPEMI: 単一セグメントを示すEEMCPEMIを設定します。

●commform

同期型メッセージ送受信を示す，EEMCPIOを設定します。

●termnam

出力先の論理端末名を設定します。論理端末名の長さは最大8バイトです。論理端末名の後ろはNULL文字を付けてください。

●resv01

NULL文字を設定します。

●senddata

送信するセグメントの内容を設定した領域を設定します。送信できる最大長は，sdatalengを参照してください。

TCP/IPの場合
UDPの場合

●sdataleng

送信するセグメントの長さを設定します。設定できる最大値は，メッセージの最大サイズを拡張しているかどうか（eemcpfunc定義コマンドの-mオプションのmsglenオペランド指定値）によって，次の表に示すとおり異なります。

表5‒8　メッセージの最大サイズ拡張有無による送信メッセージ長の違い
メッセージの最大サイズ拡張有無	送信メッセージ長に設定できる最大値（単位：バイト）
メッセージの最大サイズ拡張有無	TCP/IPプロトコル使用時	UDPプロトコル使用時
なし（msglenオペランドにnormalを指定）	32000^※	32000^※
あり（msglenオペランドにextendを指定）	8388608	65531^※

注※: TP1/EEサービス定義のsend_message_buf_sizeオペランドで指定した送信バッファサイズの方が小さい場合は，send_message_buf_sizeオペランドの指定値が設定されます。

●recvdata

セグメントを受信する領域を設定します。この領域は関数発行元で用意してください。

データ形式については，次の図を参照してください。

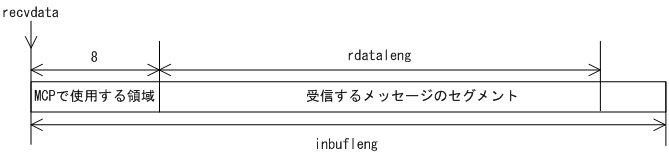

図5‒1　受信のデータ形式

●rdataleng

受信したセグメントの長さを格納する領域を設定します。この領域は関数発行元で用意してください。

受信セグメントの長さはrdatalengで指定します。rdatalengで設定される最大値を次の表に示します。

表5‒9　rdatalengで指定できる最大値
メッセージの最大サイズ拡張有無（eemcpfuncコマンドの-mオプションmsglenオペランドの指定）	受信メッセージ長に設定される最大値（単位：バイト）
なし（normalを指定）	TP1/EEサービス定義のrecv_message_buf_size（受信バッファサイズ）指定値
あり（extendを指定）	8388608（8M）

●inbufleng

セグメントを受信する領域の長さを設定します。領域の長さは，図5-1に示すinbuflengを参照してください。

領域の長さは，rdataleng＋8バイト以上の長さを設定してください。

●time

メッセージを受信した時刻を格納する領域を設定します。この領域は関数発行元で用意してください。

●watchtime

ee_mcp_sendrecvを呼び出してから終了するまでの最大時間（1〜65535 単位：秒）を設定します。0を設定した場合，MCP共通定義（eemcpcn -b sndrcvtim）で指定した同期送受信監視時間が仮定されます。負の値を設定した場合は，無限に待ち合わせをします。

●opcd

EENOFLAGS: 指定した論理端末がすでに送信処理中の場合，送信可能となるまで待ち合わせるときに設定します。待ち合わせている間の時間は，watchtimeに設定した時間に含まれます。
EEMCP_NOWAIT: 指定した論理端末がすでに送信処理中の場合，エラーリターンするときに設定します。

ページの先頭へ

TP1/EEから値が返される引数

リターン値がEE_OKまたはEEMCPER_OVERFLOWの場合だけ，次に示すrecvdata，rdataleng，timeの領域は参照可能です。これ以外のリターン値の場合は参照しないでください。

●recvdata

受信したメッセージの先頭アドレスが返されます。

●rdataleng

受信したメッセージの長さが返されます。

●time

メッセージを受信した時刻が，1970年1月1日0時0分0秒からの通算の秒数で返されます。

ページの先頭へ

リターン値

リターン値	意味
EE_OK	正常に終了しました。
EECOMER_ENVIRON	TP1/EE環境下にありません。
EECOMER_CNDUOC	UOCから発行しているため，この機能は使用できません。
EEMCPER_CONDITION	発行条件が不正です。
EEMCPER_MESSAGE_TOO_BIG	sdatalengに送信できるサイズを超える値を設定しています。
EEMCPER_MEMORY_SHORT	メモリ不足が発生しました。送信バッファ数または受信バッファ数が不足しました。メッセージサイズがOBFサイズまたはIBFサイズを超過しました。
EEMCPER_LE_NAME	termnamに設定した論理端末名が間違っています。
EEMCPER_ACTION	actionに設定した値が間違っています。
EEMCPER_OPTION	opcdに設定した値が間違っています。
EEMCPER_COMMFORM	commformに設定した値が間違っています。
EEMCPER_MESSAGE_TOO_SHORT	sdatalengに0以下の値を設定しています。
EEMCPER_TERM_HOLD	termnamに設定した論理端末名は閉塞中です。または，メッセージ送信中にコネクションの解放を検知しました。
EEMCPER_TIME	watchtimeに設定した時間が経過しました。
EEMCPER_SENDER	システムに対する送信時に障害が発生しました。
EEMCPER_UOC_ERR	UOCがエラーリターンしました。
EEMCPER_UOC_INVALID	UOCで障害が発生しました。
EEMCPER_ARGUMENT	senddata，recvdata，rdataleng，time，watchtimeに設定した値が間違っています。
EEMCPER_OVERFLOW	inbuflengの指定値を超えるセグメントを受信しました。inbuflengの指定値を超えた部分は切り捨てられました。
EEMCPER_INBUFLENG	inbuflengの指定値が不足しています。9バイト以上の領域を確保してください。
EEMCPER_SENDER_RECV	メッセージ受信が仕掛かり中です。
EEMCPER_TERM_IN_USE	出力先の論理端末は，ほかのUAPで仕掛かり中です。
EEMCPER_SENDTIME	メッセージ送信完了監視タイマ（MCP構成定義eemcpcnの-bオプションsndcmptimオペランドに指定）のタイムアウトが発生しました。
EEMCPER_RECVER	受信待ちでコネクション障害が発生しました。

ページの先頭へ

注意事項

ee_mcp_send関数発行後，同一UAP内でee_mcp_sendrecv関数を発行した場合，ee_mcp_sendrecv関数のメッセージが先に送信されます。
リターン値がEEMCPER_OVERFLOWの場合，rdatalengにはinbuflengの領域に格納できた受信データのサイズが設定されます。
TP1/FSPを使用する場合，次のリターン値のときは，OJは取得されません。

EECOMER_ENVIRON，EECOMER_CNDUOC，EEMCPER_CONDITION，EEMCPER_MESSAGE_TOO_BIG，EEMCPER_LE_NAME，EEMCPER_ACTION，EEMCPER_OPTION，EEMCPER_COMMFORM，EEMCPER_MESSAGE_TOO_SHORT，EEMCPER_ARGUMENT，EEMCPER_INBUFLENG
