2.6.1　メッセージの送信完了待ち時間の監視（TCP/IPプロトコル使用時）

メッセージの送信完了とは，ソケットの送信バッファにメッセージを格納完了した時点を指します。ee_mcp_send関数でのメッセージ送信時に障害を検知した場合は，送信バッファの空き待ちによる送信バッファビジー状態であるため，バッファの空きを監視します。

送信完了待ち時間は，eemcpcn定義コマンドの-bオプションのsndsynctimオペランド（非同期一方送信メッセージの場合はsndtimオペランド）で指定します。

メッセージの送信完了待ちをする場合の処理の流れを次の図に示します。

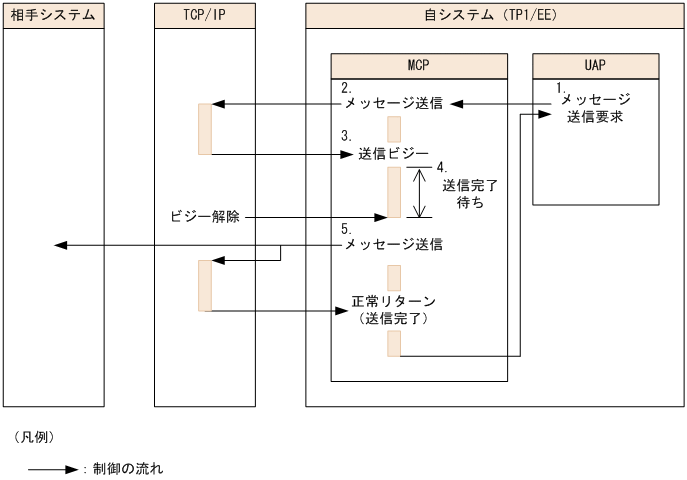

図2‒13　メッセージの送信完了待ちをする場合の処理の流れ

説明

1. UAPは，MCPに対してメッセージの送信要求をします。

2. MCPは，UAPからのメッセージ送信要求に従い，相手システムにメッセージを送信します。

3. 相手先システムがビジー状態でメッセージが送信できなかった場合，相手システムが送信ビジー状態であることがMCPに通知されます。

4. MCPは，相手先システムの送信ビジーによってメッセージを送信できなかった場合，送信完了待ちタイマを設定し，相手システムのビジー状態が解除されるのを待ちます。

5. ビジー状態が解除されると，MCPは再度メッセージを送信します。
