OpenTP1 Version 7 分散トランザクション処理機能 TP1/EE/Message Control Extension 使用の手引


1.2.4 送受信するメッセージのデータ形式

TCP/IPプロトコルまたはUDPプロトコルを使用した通信で送受信するメッセージは,自システムのUAPと相手システムの間の受け渡しの過程でデータ形式が変化します。

送受信するメッセージのデータ形式の変化を次の図に示します。

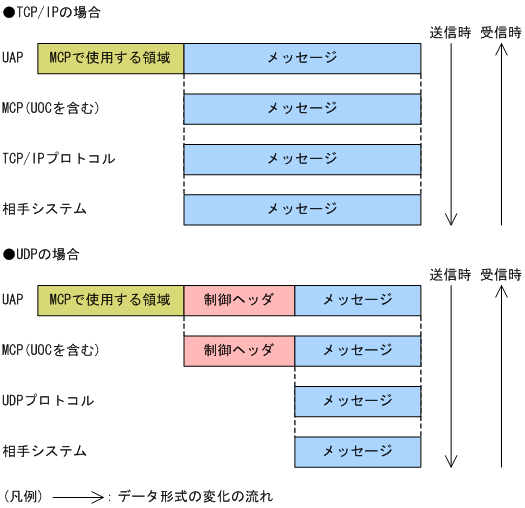

図1‒11 送受信するメッセージのデータ形式の変化

[図データ]
