2.7.1 Hadoop連携機能のコンポーネント構成
Hadoop連携機能のコンポーネントは，次の3種類で構成されます。
-
Multiple jobが提供するコンポーネント
-
Hadoopが提供するコンポーネント
-
uGPS - Viewが提供するコンポーネント

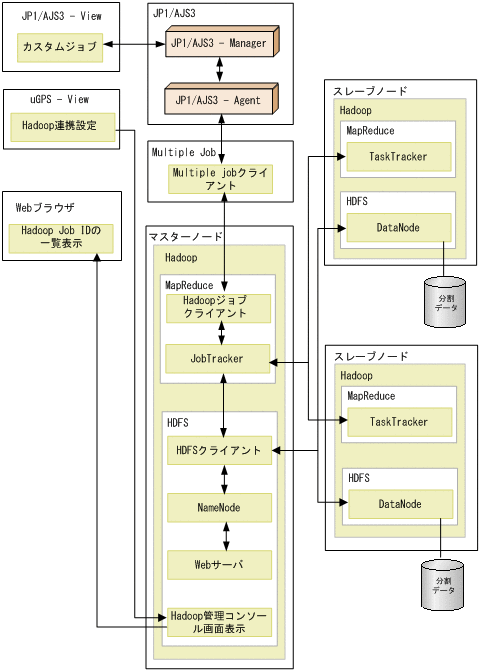

各コンポーネントの関連を次の図に，各コンポーネントの構成要素を次の表に示します。
|
|
![[図データ]](GRAPHICS/ZU024800.GIF)
|
コンポーネント |
機能 |
|---|---|
|
Multiple jobクライアント |
JP1/AJS3 - Agentから起動されるコマンドです。HadoopジョブクライアントおよびHDFSクライアントに次を要求します。
|
|
Hadoop管理コンソール画面表示 |
実行中のHadoop Job IDの一覧をWebブラウザに表示するJSP（サーブレット）です。表示されたJob ID一覧のうち，1つのJob IDをクリックすると，Hadoop管理コンソール画面が表示されます。このコンポーネントは，JP1/AJS3 - Viewの画面から起動します。 |
|
コンポーネント |
機能 |
|---|---|
|
Hadoopジョブクライアント |
Multiple jobクライアントから起動されるMapReduceの制御コマンドです。JobTrackerに対してHadoopジョブ実行を依頼します。 |
|
JobTracker |
Hadoopジョブの実行制御および実行状況管理を行うデーモンプロセスです。HDFSと連携することで，MapタスクおよびReduceタスクを必要数分生成し，ジョブスケジューリングをします。 |
|
TaskTracker |
MapタスクおよびReduceタスクの実行と実行状況をJobTrackerに通知するデーモンプロセスです。HDFSが管理する分割データを使用し，MapReduce処理をします。 |
|
HDFSクライアント |
HDFSへのアクセスを実行するクライアントプログラムです。NameNodeから各DataNodeに配置されたファイルやディレクトリ情報を取得し，HDFSへのアクセスを実行します。 |
|
NameNode |
各DataNodeに配置されたファイルやディレクトリの管理情報を保持し，データへのアクセスを制御します。 |
|
DataNode |
NameNodeの制御に従って実際にブロックの読み込みや書き込み，複製などのファイル操作をします。 |
|
Webサーバ |
JSP（サーブレット）を提供して，uGPS専用の画面を作成します。 |
|
コンポーネント |
機能 |
|---|---|
|
Hadoop連携設定 |
Hadoop連携で必要な次の情報を設定する画面を提供します。
|
