障害発生時の処理の流れを図B-1から図B-5に示します。

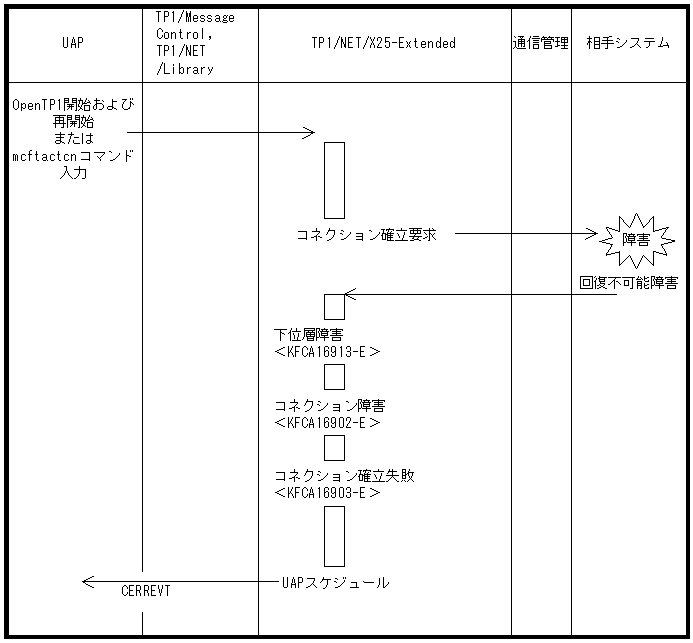

図B-1　コネクション確立時の障害

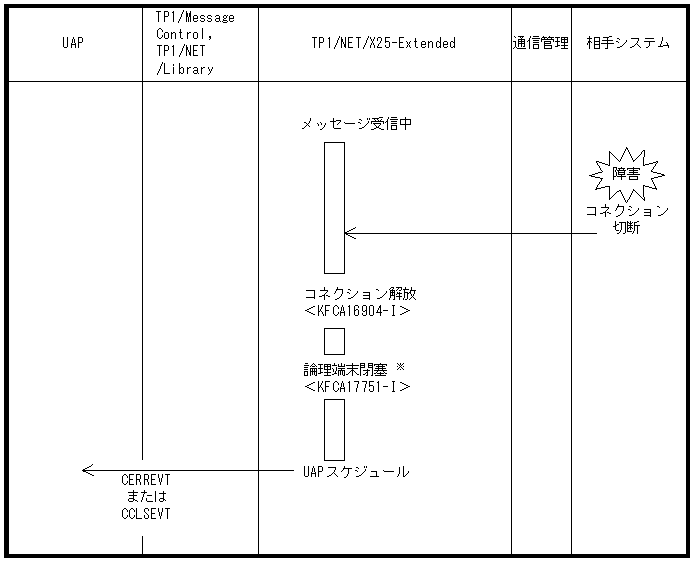

図B-2　メッセージ受信時のコネクション切断

注※

コネクショングループ内のコネクションが一つも使用できないときだけ閉塞されます。

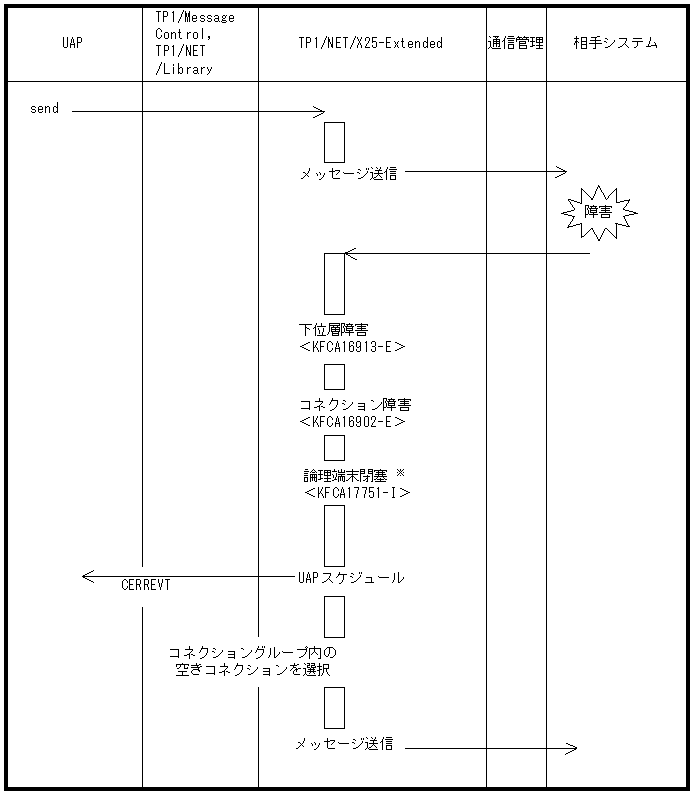

図B-3　メッセージ送信時の障害コネクションの迂回

注※

コネクショングループ内のコネクションが一つも使用できないときだけ閉塞されます。

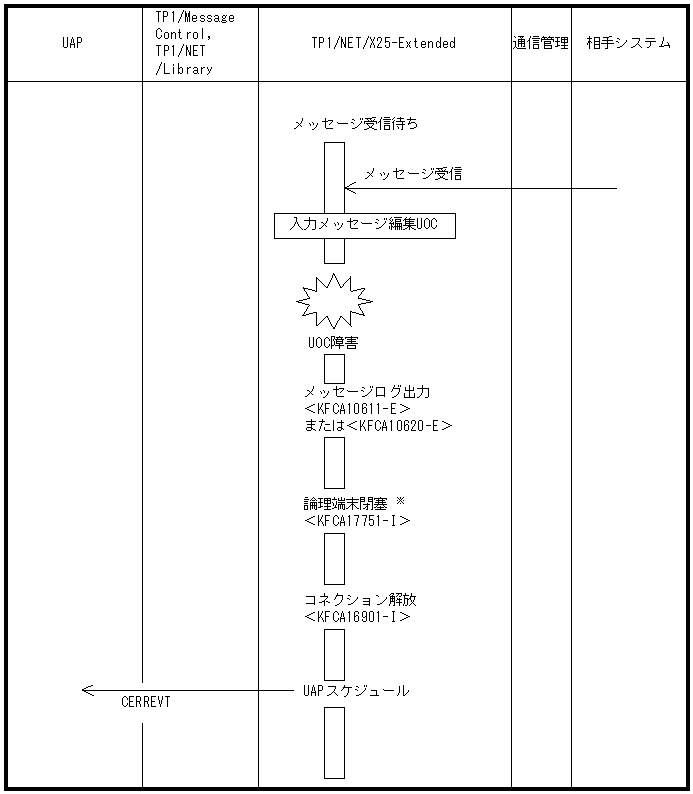

図B-4　入力メッセージ編集UOC障害

注※

コネクショングループ内のコネクションが一つも使用できないときだけ閉塞されます。

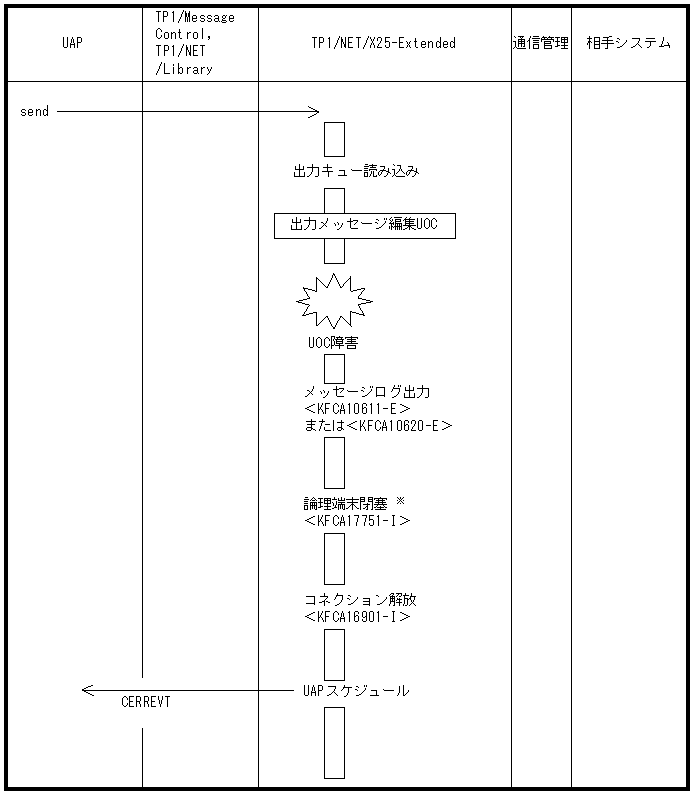

図B-5　出力メッセージ編集UOC障害

注※

コネクショングループ内のコネクションが一つも使用できないときだけ閉塞されます。
