分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/X25-Extended編
メッセージを送受信するときのデータの流れ，ジャーナルの取得タイミングなどを示します。受信の場合と送信の場合，パケット分割がある場合とない場合に分けて，図A-1〜図A-4に示します。

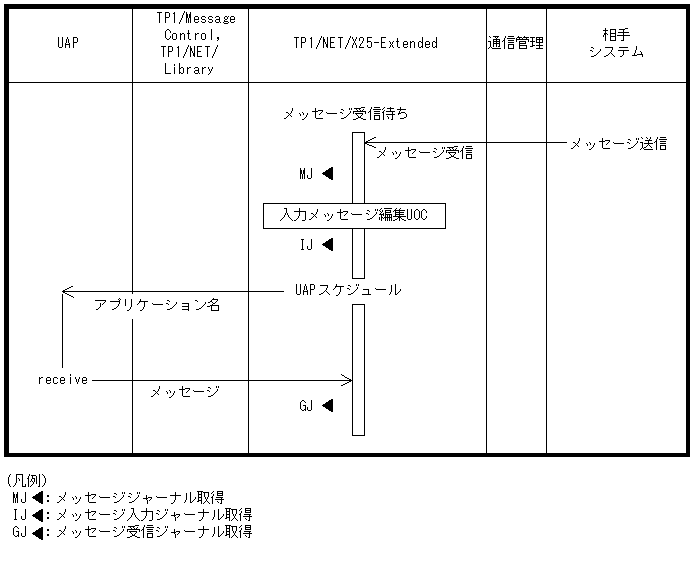

図A-1 メッセージ受信の処理の流れ（パケット分割なし）

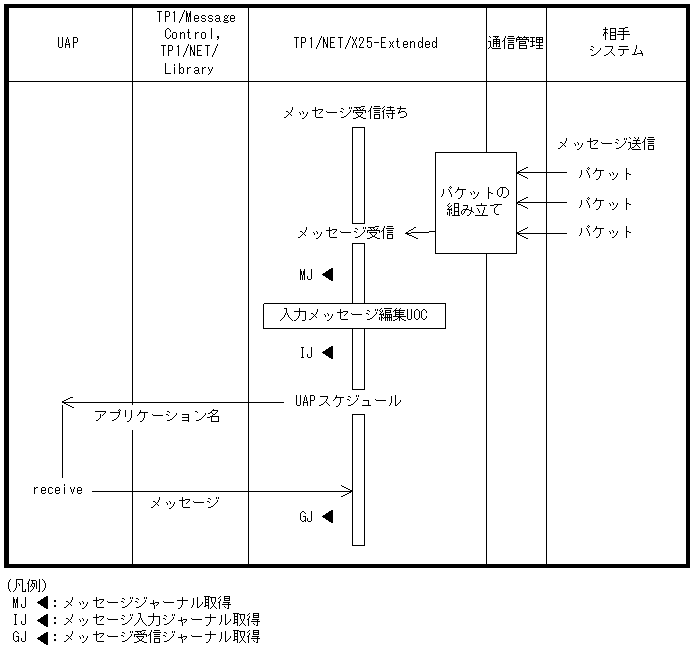

図A-2 メッセージ受信の処理の流れ（パケット分割あり）

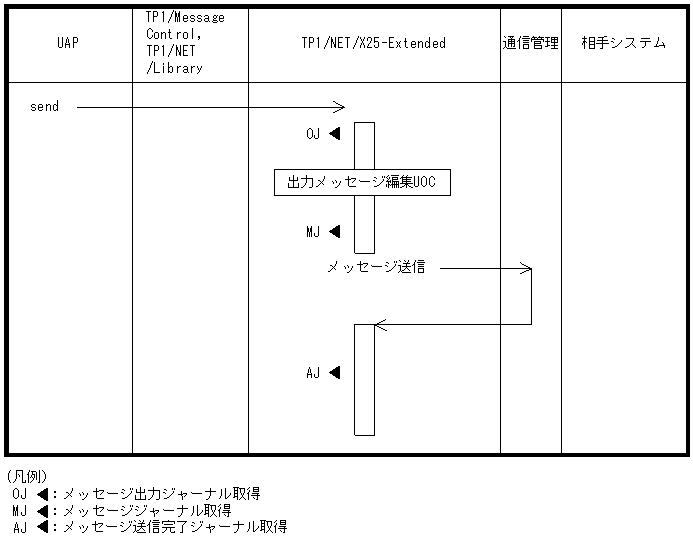

図A-3 メッセージ送信の処理の流れ（パケット分割なし）

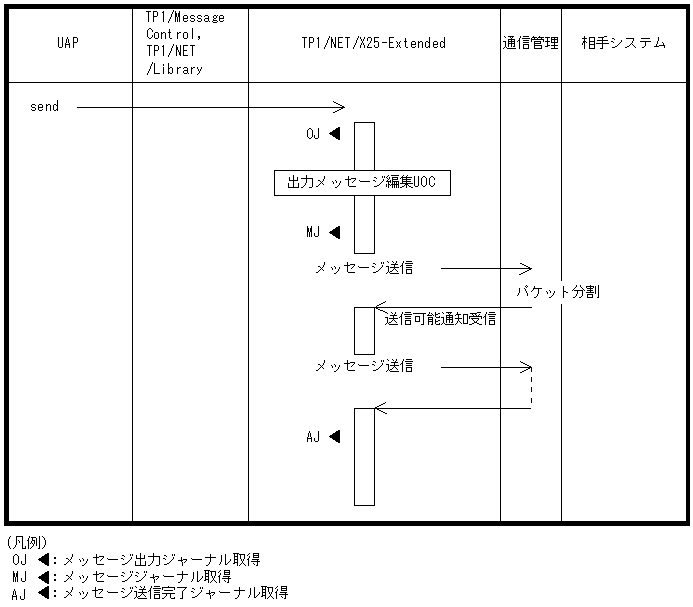

図A-4 メッセージ送信の処理の流れ（パケット分割あり）
