5.1.2　入力メッセージ編集UOCインタフェース

(a)　dcmcf_uoc_min_nの内容

typedef struct {
    DCLONG pro_kind;           … プロトコル種別
    char le_name[9];           … 論理端末名称
    char reserve1[7];          … 予備
    DCLONG rcv_prim;           … 受信サービスプリミティブ
    dcmcf_uocbuff_list_n *buflist_adr;
                               … 受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;
                               … 編集バッファリストアドレス
    char aplname[9];           … アプリケーション名
    char reserve2[7];          … 予備
    char *pro_indv_ifa;        … MCF使用領域
    DCLONG rtn_detail;         … 詳細リターンコード
    char reserve3[8];          … 予備
}dcmcf_uoc_min_n;

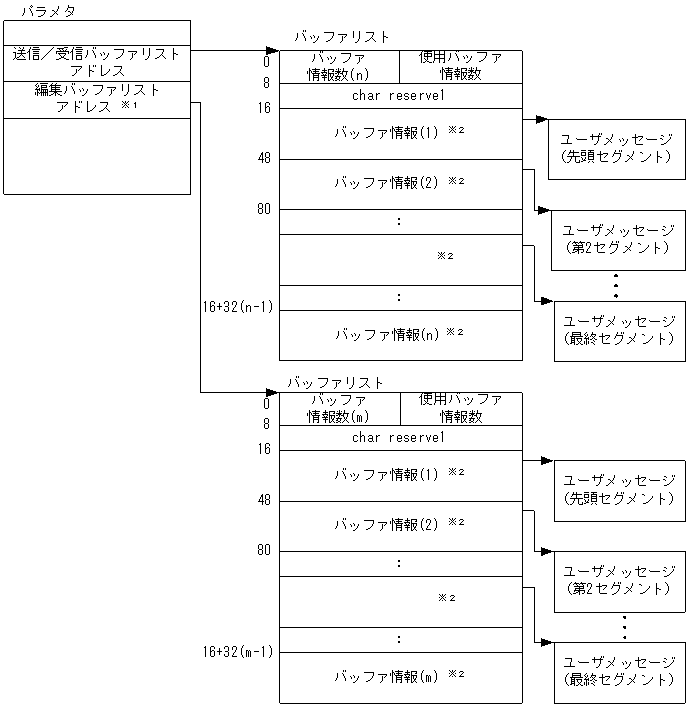

(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容

typedef struct {
    DCLONG buf_num;            … バッファ情報数
    DCLONG used_buf_num;       … 使用バッファ情報数
    char reserve1[8];          … 予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                               … バッファ情報
}dcmcf_uocbuff_list_n;

(c)　dcmcf_uocbufinf_n（バッファ情報）の内容

typedef struct {
    char *buf_adr;             … バッファアドレス
    DCULONG buf_size;          … バッファ最大長
    DCULONG seg_size;          … バッファ使用長
    char reserve1[4];          … 予備
    dcmcfuoc_w_type buff_id;   … MCF内部情報1
    DCMLONG buff_addr;         … MCF内部情報2
    char reserve2[4];          … 予備
}dcmcf_uocbufinf_n;

(a)　dcmcf_uoc_min_n

• pro_kind

  プロトコル種別として，次の値が設定されます。

  DCMCF_UOC_PRO_SLUP2

  SLUTYPE-Pプロトコル（2次局）

• le_name

  メッセージを入力した論理端末の名称が設定されます。

• rcv_prim

  受信サービスプリミティブとして，次の値が設定されます。

  DCMCF_UOC_RCV_BRD

  一方送信メッセージ受信

  DCMCF_UOC_RCV_REP_RE

  応答メッセージ受信

• buflist_adr

  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr

  編集用バッファリストのアドレスが設定されます。

  メッセージ編集バッファが未定義の場合，つまり，コネクション定義（mcftalccn）の-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname

  論理端末定義（mcftalcle）の-vオプションで指定したアプリケーション名が設定されます。

• pro_indv_ifa

  MCFで使用するパラメタです。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num

  バッファ情報の数が設定されます。

• buf_array

  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr

  バッファのアドレスが設定されます。

• buf_size

  バッファの最大長が設定されます。

• seg_size

  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr

  MCFで使用するパラメタです。

(a)　dcmcf_uoc_min_n

• aplname

  UOCで決定したアプリケーション名を設定します。

• rtn_detail

  詳細リターンコードを設定します。

  このコードは，UOCがDCMCF_UOC_MSG_NGをリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。詳細リターンコードは，-19999〜-19000の範囲で設定してください。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num

  使用したバッファ情報の数を設定します。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size

  バッファの使用長を設定します。
