CBLDCMCF('SENDRECV') − 同期型の問い合わせメッセージの送受信（COBOL言語）

PROCEDURE DIVISIONの指定

CALL  'CBLDCMCF' USING 一意名1 一意名2 一意名3 一意名4

DATA DIVISIONの指定

01 一意名1.
   02 データ名A   PIC X(8)  VALUE 'SENDRECV'.
   02 データ名B   PIC X(5).
   02 FILLER     PIC X(3).
   02 データ名C   PIC X(4)  VALUE SPACE.
   02 データ名D   PIC X(4)  VALUE SPACE.
   02 データ名E   PIC 9(8).
   02 データ名F   PIC 9(8).
   02 データ名G   PIC 9(9)  COMP.
   02 データ名H   PIC X(4).
   02 データ名I   PIC X(4)  VALUE SPACE.
   02 データ名J   PIC X(4)  VALUE SPACE.
   02 データ名K   PIC X(4)  VALUE SPACE.
   02 データ名L   PIC X(8)  VALUE SPACE.
   02 データ名M1  PIC X(4)  VALUE SPACE.
   02 データ名M2  PIC X(8)  VALUE SPACE.
   02 データ名M3  PIC X(4)  VALUE SPACE.
   02 データ名M4  PIC 9(9)  COMP VALUE ZERO.
   02 データ名M5  PIC 9(9)  COMP※.
   02 データ名M6  PIC X(1)  VALUE SPACE.
   02 データ名M7  PIC X(1).
   02 データ名N   PIC X(14) VALUE LOW-VALUE.
01 一意名2.
   02 データ名O   PIC X(4)  VALUE 'IO  '.
   02 データ名P   PIC X(8).
   02 データ名Q   PIC X(8)  VALUE SPACE.
   02 データ名R   PIC X(8)  VALUE SPACE.
   02 データ名T   PIC X(28) VALUE LOW-VALUE.
01 一意名3.
   02 データ名U   PIC 9(x)  COMP.
   02 データ名V   PIC X(x).
   02 データ名W   PIC X(n).
01 一意名4.
   02 データ名X   PIC 9(x)  COMP.
   02 データ名Y1  PIC X(x)  VALUE SPACE.
   02 データ名Y2  PIC X(1).
   02 データ名Z   PIC X(n).

注※

負の値を設定する場合，「PIC S9(9) COMP」としてください。

●データ名A

同期型のメッセージの送受信を示す要求コード「VALUE 'SENDRECV'」を設定します。

●データ名C，データ名D

空白を設定します。

●データ名G

セグメントを受信する領域の長さを設定します。

●データ名H

送信するセグメントを設定します。次のどちらかを設定してください。

VALUE 'ESI△'

先頭セグメントまたは中間セグメントを送信する場合に設定します。

VALUE 'EMI△'

最終セグメントを送信する場合や，論理メッセージが単一セグメントの場合に設定します。

メッセージの送信の終了を連絡するために，最後は必ずこの値を設定してください。

この値を設定してCBLDCMCF('SENDRECV') を呼び出すと，相手システムからの応答を待ちます。

●データ名I，データ名J，データ名K，データ名L，データ名M1，データ名M2，データ名M3

空白を設定します。

●データ名M4

0を設定します。

●データ名M5

CBLDCMCF('SENDRECV')を呼び出してから終了するまでの最大時間を設定します。

0を設定した場合，MCFマネジャ定義のUAP共通定義で指定した同期型送受信監視時間（mcfmuap -t sndrcvtim）が設定されます。負の値を設定した場合は，時間を監視しません。

注意事項

監視時間の精度は秒単位です。また，タイマ定義（mcfttim -t）のbtimオペランドで指定する時間の間隔でタイムアウトが発生したかどうかを監視しています。このため，設定した監視時間と実際にタイムアウトを検出する時間には秒単位の誤差が生じます。そのため，タイミングによっては，設定した監視時間よりも短い時間で起動することがあります。監視時間が小さくなるほど，誤差の影響を受けやすくなりますので，監視時間は3（単位：秒）以上の値の設定を推奨します。

●データ名M6

空白を指定します。

●データ名M7

使用するバッファ形式を設定します。

VALUE '1'

バッファ形式1を使用する場合に設定します。

VALUE '2'

バッファ形式2を使用する場合に設定します。

空白

省略されたものとして，「VALUE '1'」（バッファ形式1）が設定されます。

●データ名N

MCFで使用する領域です。

●データ名O

同期型のメッセージの送受信を示す「VALUE 'IO△△'」を設定します。

●データ名P

メッセージを出力して応答を入力する論理端末名称を設定します。論理端末名称は最大8バイトの長さです。8バイトに満たない場合，論理端末名称の後ろを空白で埋めてください。

●データ名Q，データ名R

空白を設定します。

●データ名T

MCFで使用する領域です。

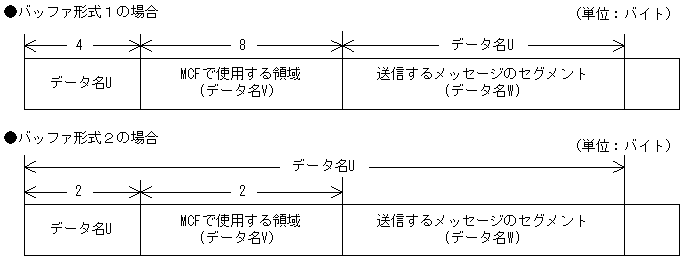

●データ名U

【バッファ形式1の場合】　PIC 9(9)

送信するセグメントの長さを設定します。先頭セグメントの送信後，メッセージの送信の終了を連絡する場合で，セグメントの内容がないときは，0を設定してください。

【バッファ形式2の場合】　PIC 9(4)

送信するセグメントの長さ＋4を設定します。先頭セグメントの送信後，メッセージの送信の終了を連絡する場合で，セグメントの内容がないときは，4を設定してください。

●データ名V

【バッファ形式1の場合】　PIC X(8)

【バッファ形式2の場合】　PIC X(2)

MCFで使用する領域です。

●データ名W

送信するセグメントの内容を設定します。一つのセグメントで32000バイトまで送信できます。

先頭セグメントの送信後，メッセージの送信の終了を連絡する場合で，セグメントの内容がないときも，必ず設定してください。

●データ名Y1

【バッファ形式1の場合】　PIC X(7)

【バッファ形式2の場合】　PIC X(1)

空白を設定します。

●データ名Y2

MCFで使用する領域です。

●データ名B

ステータスコードが，5けたの数字で返されます。

●データ名E

メッセージを受信した日付がYYYYMMDD（YYYY：西暦年　MM：月　DD：日）の形式で返されます。

●データ名F

メッセージを受信した時刻がHHMMSS00（HH：時　MM：分　SS：秒　00は固定）の形式で返されます。

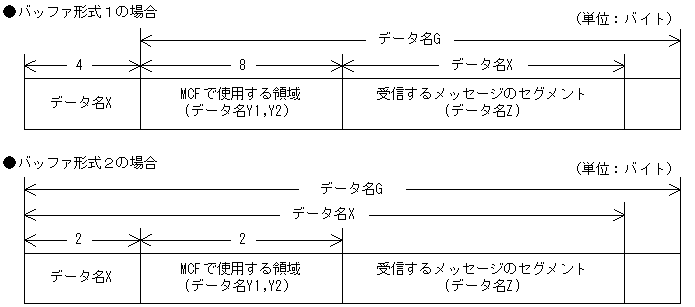

●データ名X

【バッファ形式1の場合】　PIC 9(9)

受信したセグメントの長さが返されます。

【バッファ形式2の場合】　PIC 9(4)

受信したセグメントの長さ＋4が返されます。

●データ名Z

受信したセグメントの内容が返されます。
