1.3　ソフトウェア構成の例

SLU - TypeP2は，OpenTP1システムに組み込まれて動作するプログラムです。OpenTP1のメッセージ送受信機能(TP1/Message Control，TP1/NET/Library)と連携して，メッセージ制御機能（MCF）を実現します。

SLU - TypeP2を組み込んだソフトウェア構成の例を次の図に示します。また，SLU - TypeP2がAP間通信で使用するプロトコルおよび通信相手プログラムを表1-1に示します。

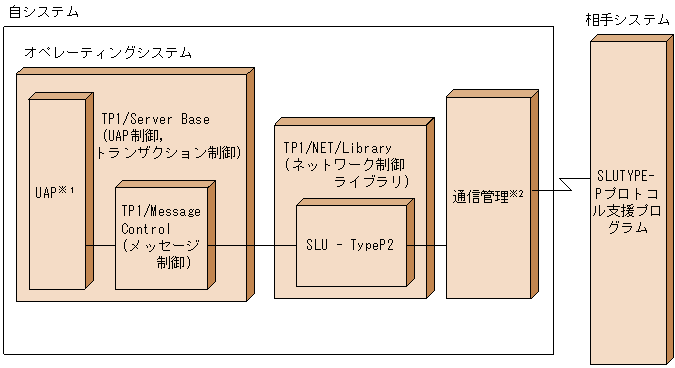

図1‒3　SLU - TypeP2を組み込んだソフトウェア構成の例

注※1

SLU - TypeP2で扱うUAPは，MHPおよびSPPです。UAPについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

注※2

XNF/ASを使用できます。

表1‒1　SLU - TypeP2に適用するAP間通信のプロトコル

プロトコル	通信相手
SLUTYPE-Pプロトコル	IMS IBMホストシステム
