9.2.4　一方受信形態の障害

一方送信メッセージ受信時の障害発生個所を次の図に示します。また，一方送信メッセージ受信時の障害の処理を表9-8に示します。該当する数字を参照してください。

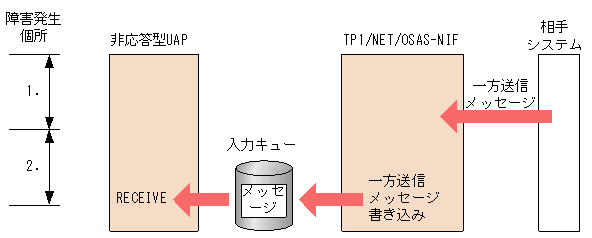

図9‒6　一方送信メッセージ受信時の障害発生個所

表9‒8　一方送信メッセージ受信時の障害の処理
発生個所	内容	TP1/NET/OSAS-NIFの処理	受信メッセージの扱い	UAPでできる処理
1.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	破棄	CERREVT処理
	mcftdctle入力	メッセージログを出力します。相手システムへ受信拒否を送信します。 CERREVTを起動します。論理端末を閉塞します。	破棄	CERREVT処理
	t4タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	破棄	CERREVT処理
	NIF-REJECT受信	同上	破棄	CERREVT処理
	送信中断受信	同上	破棄	CERREVT処理
2.	入力メッセージ編集UOC障害	メッセージログを出力します。相手システムへ受信拒否を送信します。 CERREVTを起動します。論理端末を閉塞します。	破棄	−
	UAP型不一致	同上	破棄	−
	バッファ取得障害	同上	破棄	−
	アプリケーション名取得障害	ERREVT1またはERREVT2を起動します（起動できない場合は，メッセージログを出力後，相手システムへ受信拒否を送信してから，CERREVTを起動し，論理端末を閉塞します）。	ERREVT1またはERREVT2で受信（起動できない場合破棄）	ERREVT1またはERREVT2処理
	入力キュー障害	同上	ERREVT1またはERREVT2で受信（起動できない場合破棄）	ERREVT1またはERREVT2処理
