9.2.3　分岐送信形態の障害

一方送信メッセージ送信時の障害発生個所を次の図に示します。また，一方送信メッセージ送信時の障害の処理を表9-7に示します。該当する数字を参照してください。

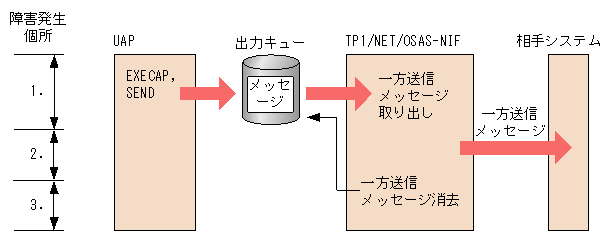

図9‒5　一方送信メッセージ送信時の障害発生個所

表9‒7　一方送信メッセージ送信時の障害の処理
発生個所	内容	TP1/NET/OSAS-NIFの処理	送信メッセージの扱い	UAPでできる処理
1.	出力メッセージ編集UOC障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	破棄	−
	出力キュー障害	同上	破棄	−
	バッファ取得障害	同上	保留	−
2.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	CERREVT処理
	mcftdctle入力	メッセージログを出力します。相手システムへ送信中断を送信します。 CERREVTを起動します。論理端末を閉塞します。	保留	CERREVT処理
	受信拒否受信	同上	保留	CERREVT処理
	t3タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	保留	CERREVT処理
	NIF-REJECT受信	同上	保留	CERREVT処理
3.	メッセージ送信完了障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	−	CERREVT処理
