相手システムの通信定義と関連づける内容

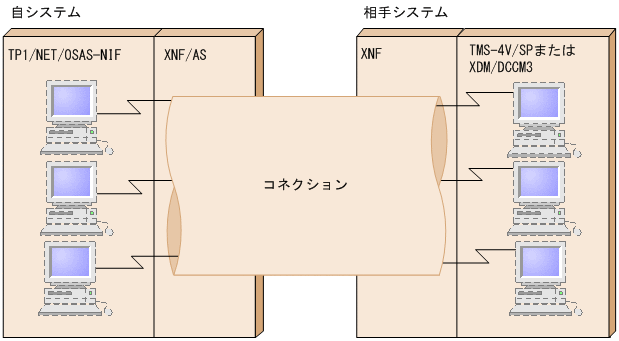

TP1/NET/OSAS-NIFを使用する場合のネットワーク構成の例を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU050400.GIF)
この例の場合，TP1/NET/OSAS-NIFは，XNF，およびTMS-4V/SPまたはXDM/DCCM3の定義と関連づける必要があります。
XNFの定義と関連づける内容

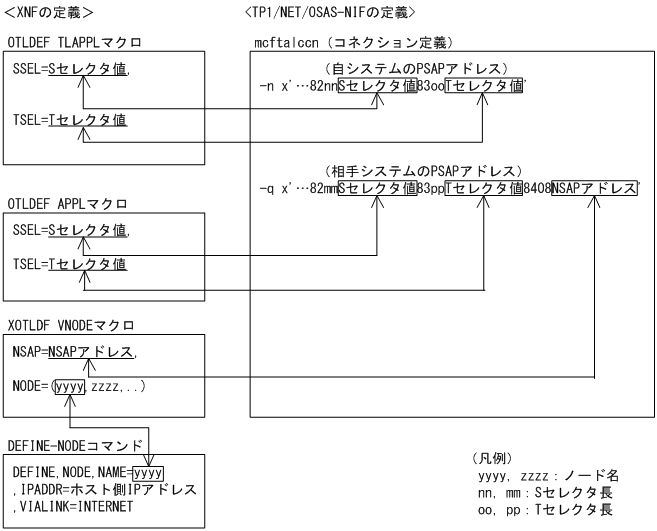

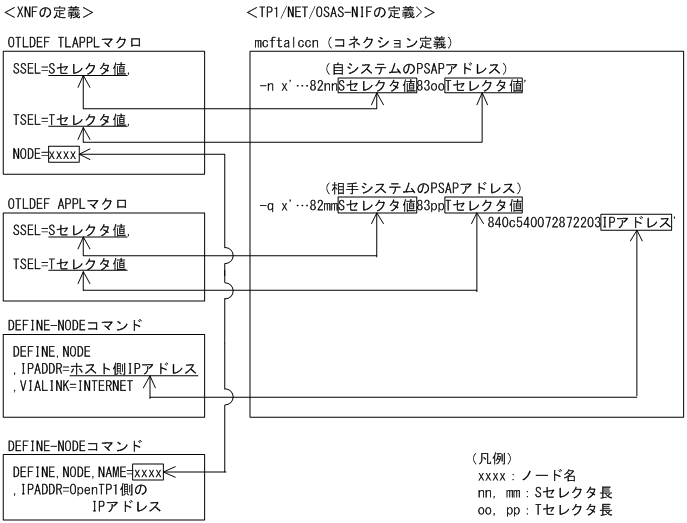

TP1/NET/OSAS-NIFのシステム定義とXNFの定義との関係を以降の図に示します。XNFの定義については，マニュアル「XNF TCP/IP接続機能 XNF/TCP 定義とコマンド」を参照してください。
|
|
![[図データ]](GRAPHICS/ZU050500.GIF)
|
|
![[図データ]](GRAPHICS/ZU050600.GIF)
TMS-4V/SPシステム定義と関連づける内容

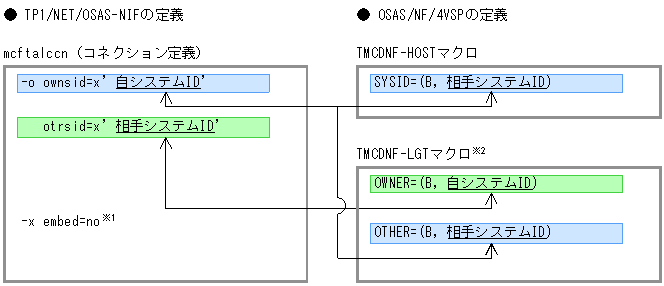

相手システムがTMS-4V/SPシステムの場合の，TP1/NET/OSAS-NIFとOSAS/NF/4VSPの定義の関係を次の図に示します。OSAS/NF/4VSPの定義については，マニュアル「VOS3 TMS-4V/SP OSAS/AP間通信サービス-NF OSAS/NF/4VSP」を参照してください。
|
|
![[図データ]](GRAPHICS/ZU050700.GIF)
- 注※1
-
相手システムがTMS-4V/SPシステムの場合，コネクションの確立方式には非重畳型を指定してください。
- 注※2
-
相手システムがTP1/NET/OSAS-NIFの場合，ホストノードに対して複数の実ノードを定義することはできません。
![[図データ]](GRAPHICS/ZU050800.GIF)
