2.1.5　コネクションの解放

(1)　正常解放

TP1/NET/OSAS-NIFは，次に示す場合，コネクションを正常解放し，状態通知イベント（CCLSEVT）を通知します。

• 自システムから運用コマンド（mcftdctcn）を入力した場合

• 自システムからAPI（dc_mcf_tdctcn関数またはCBLDCMCF('TDCTCN△△')）を発行した場合

• 相手システムからの解放要求を受信した場合

• オンライン正常終了する場合^※

注※

この場合は状態通知イベントを通知しません。

運用コマンドによるコネクションの正常解放を図2-10に，APIによるコネクションの正常解放を図2-11に，相手システムからの解放要求によるコネクションの正常解放を図2-12に，オンライン正常終了によるコネクションの正常解放を図2-13に示します。

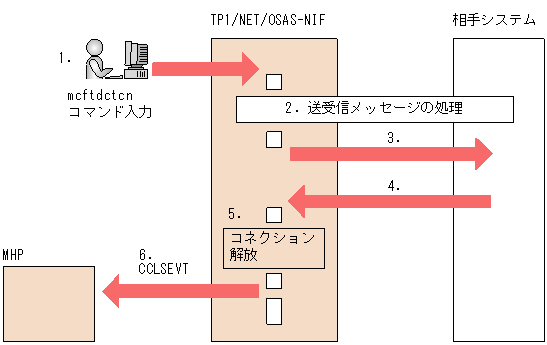

図2‒10　運用コマンドによるコネクションの正常解放

1. mcftdctcnコマンド（-fオプションなし）を入力します。

2. TP1/NET/OSAS-NIFは，仕掛り中の送受信メッセージを処理します。メッセージの処理については，「(3)　コネクション解放時のメッセージの処理」を参照してください。

3. TP1/NET/OSAS-NIFは，NIFアソシエーション解放要求を送信します。

4. 相手システムからNIFアソシエーション解放の回答を受信します。

5. コネクションを解放します。

6. TP1/NET/OSAS-NIFは，コネクションが解放されると状態通知イベント（CCLSEVT）を通知します。アプリケーション定義にCCLSEVTが定義されていない場合は，MHPは起動しません。

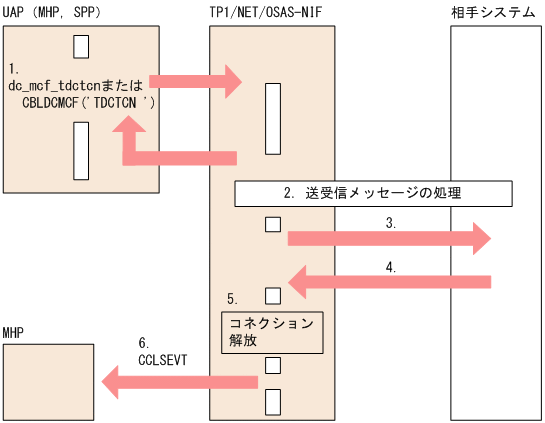

図2‒11　APIによるコネクションの正常解放

1. API（dc_mcf_tdctcn関数またはCBLDCMCF('TDCTCN△△')）を発行します。

2. TP1/NET/OSAS-NIFは，仕掛り中の送受信メッセージを処理します。メッセージの処理については，「(3)　コネクション解放時のメッセージの処理」を参照してください。

3. TP1/NET/OSAS-NIFは，NIFアソシエーション解放要求を送信します。

4. 相手システムからNIFアソシエーション解放の回答を受信します。

5. コネクションを解放します。

6. TP1/NET/OSAS-NIFは，コネクションが解放されると状態通知イベント（CCLSEVT）を通知します。アプリケーション定義にCCLSEVTが定義されていない場合は，MHPは起動しません。

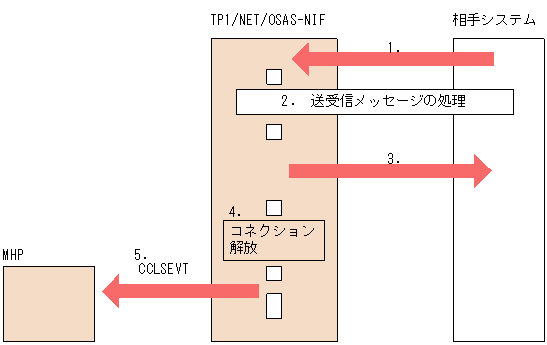

図2‒12　相手システムからの解放要求によるコネクションの正常解放

1. 相手システムから，NIFアソシエーション解放要求を受信します。

2. TP1/NET/OSAS-NIFは，仕掛り中の送受信メッセージを処理します。メッセージの処理については，「(3)　コネクション解放時のメッセージの処理」を参照してください。

3. TP1/NET/OSAS-NIFは，NIFアソシエーション解放回答を相手システムへ送信します。

4. コネクションを解放します。

5. TP1/NET/OSAS-NIFは，コネクションが解放されると状態通知イベント（CCLSEVT）を通知します。アプリケーション定義にCCLSEVTが定義されていない場合は，MHPは起動しません。

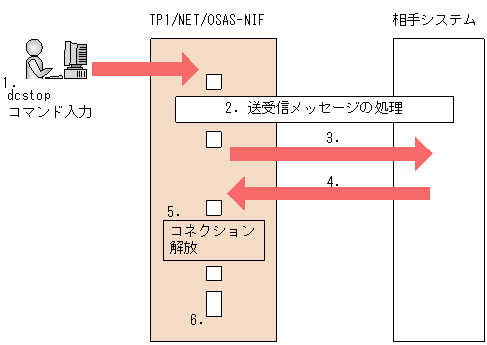

図2‒13　オンライン正常終了によるコネクションの正常解放

1. dcstopコマンドを入力します。

2. TP1/NET/OSAS-NIFは，仕掛り中の送受信メッセージを処理します。メッセージの処理については，「(3)　コネクション解放時のメッセージの処理」を参照してください。

3. TP1/NET/OSAS-NIFは，NIFアソシエーション解放要求を相手システムへ送信します。

4. 相手システムから，NIFアソシエーション解放の回答を受信します。

5. コネクションを解放します。

6. TP1/NET/OSAS-NIFは，終了します。

ページの先頭へ

(2)　強制解放

TP1/NET/OSAS-NIFは，次に示す場合，コネクションを強制的に解放し，障害通知イベント（CERREVT）を通知します。

• 運用コマンド（mcftdctcn -f）を入力した場合

• 強制解放オプション^※1を指定したAPI（dc_mcf_tdctcn関数またはCBLDCMCF('TDCTCN△△')）を発行した場合

• 送受信バッファおよび編集バッファの資源が不足した場合

• 通信管理から回線障害を報告された場合

• 相手システムからの強制解放を受信した場合

• MCF通信プロセスが終了した場合，または強制停止した場合^※2

注※1

dc_mcf_tdctcn関数の場合，action引数にDCMCFFRCを指定します。

CBLDCMCF('TDCTCN△△')の場合，データ名D1に'1'を指定します。

注※2

この場合は状態通知イベントを通知しません。

運用コマンドによるコネクションの強制解放を図2-14に，APIによるコネクションの強制解放を図2-15に，相手システムからの強制解放によるコネクションの強制解放を図2-16に示します。

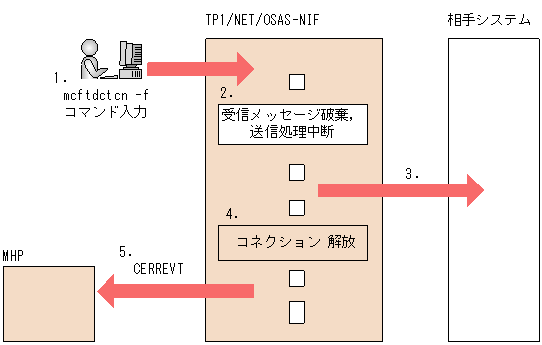

図2‒14　運用コマンドによるコネクションの強制解放

1. mcftdctcn -fコマンドを入力します。

2. 仕掛り中の受信メッセージを破棄し，送信処理を中断します。メッセージの処理については，「(3)　コネクション解放時のメッセージの処理」を参照してください。

3. TP1/NET/OSAS-NIFは，NIFアソシエーション緊急解放要求を送信します。

4. コネクションを解放します。

5. TP1/NET/OSAS-NIFは，コネクションが解放されると状態通知イベント（CERREVT）を通知します。アプリケーション定義にCERREVTが定義されていない場合は，MHPは起動しません。

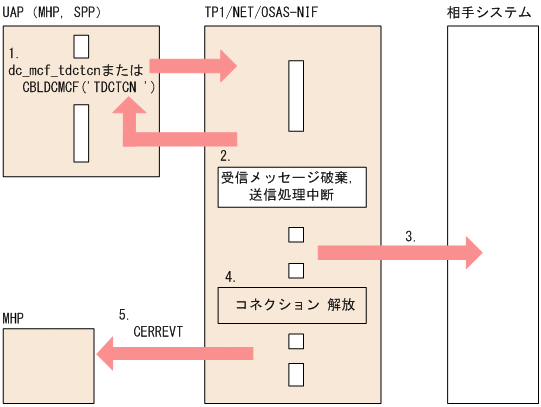

図2‒15　APIによるコネクションの強制解放

1. 強制解放オプションを指定したAPI（dc_mcf_tdctcn関数またはCBLDCMCF('TDCTCN△△')）を発行します。

2. 仕掛り中の受信メッセージを破棄し，送信処理を中断します。メッセージの処理については，「(3)　コネクション解放時のメッセージの処理」を参照してください。

3. TP1/NET/OSAS-NIFは，NIFアソシエーション緊急解放要求を送信します。

4. コネクションを解放します。

5. TP1/NET/OSAS-NIFは，コネクションが解放されると状態通知イベント（CERREVT）を通知します。アプリケーション定義にCERREVTが定義されていない場合は，MHPは起動しません。

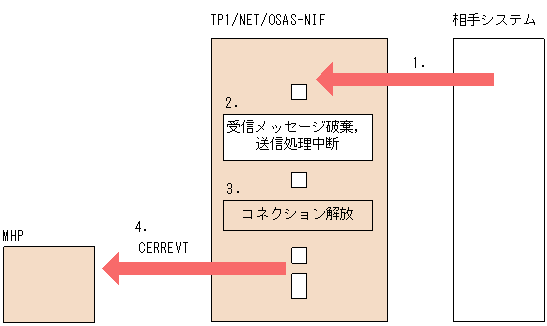

図2‒16　相手システムからの強制解放によるコネクションの強制解放

1. 相手システムから，NIFアソシエーション緊急解放要求を受信します。

2. 仕掛り中の受信メッセージを破棄し，送信処理を中断します。メッセージの処理については，「(3)　コネクション解放時のメッセージの処理」を参照してください。

3. コネクションを解放します。

4. TP1/NET/OSAS-NIFは，コネクションが解放されると状態通知イベント（CERREVT）を通知します。アプリケーション定義にCERREVTが定義されていない場合は，MHPは起動しません。

ページの先頭へ

(3)　コネクション解放時のメッセージの処理

コネクションの正常解放時に送受信中のメッセージがある場合，TP1/NET/OSAS-NIFは，メッセージの送受信を完了してからコネクションを解放します。

コネクションの強制解放時に送受信中のメッセージがある場合，メッセージの扱いは，論理端末の端末タイプによって異なります。強制解放時の送受信中メッセージの扱いを次の表に示します。

表2‒3　コネクションの強制解放時の送受信中メッセージの扱い

端末タイプ	送信メッセージ			受信メッセージ
	送信中断	メッセージの破棄	再確立時の再送※	メッセージの破棄	再確立時の再受信
request型	○	×	○	○	△
request型 （同期型）	○	○	×	○	×
reply型	○	×	△	○	△
send型	○	×	○	−	−
receive型	−	−	−	○	△

ページの先頭へ

(4)　コネクションを解放するときの注意事項

コネクションの状態が解放処理中の場合は，オンラインを終了することができません。次のどれかでコネクションを強制解放してから，オンラインを終了してください。

• 運用コマンド（mcftdctcn -f）を入力する。

• 強制解放オプションを指定したAPI（dc_mcf_tdctcn関数またはCBLDCMCF('TDCTCN△△')）を発行する。

コネクションの状態を確認するときは，次のどれかを行ってください。

• 運用コマンド（mcftlscn）を入力する。

• API（dc_mcf_tlscn関数またはCBLDCMCF('TLSCN△△△')）を発行する。
