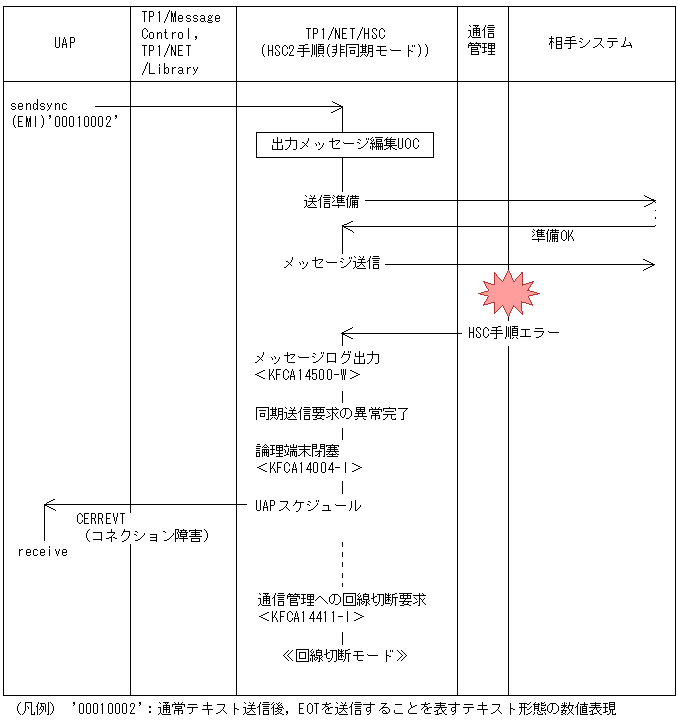

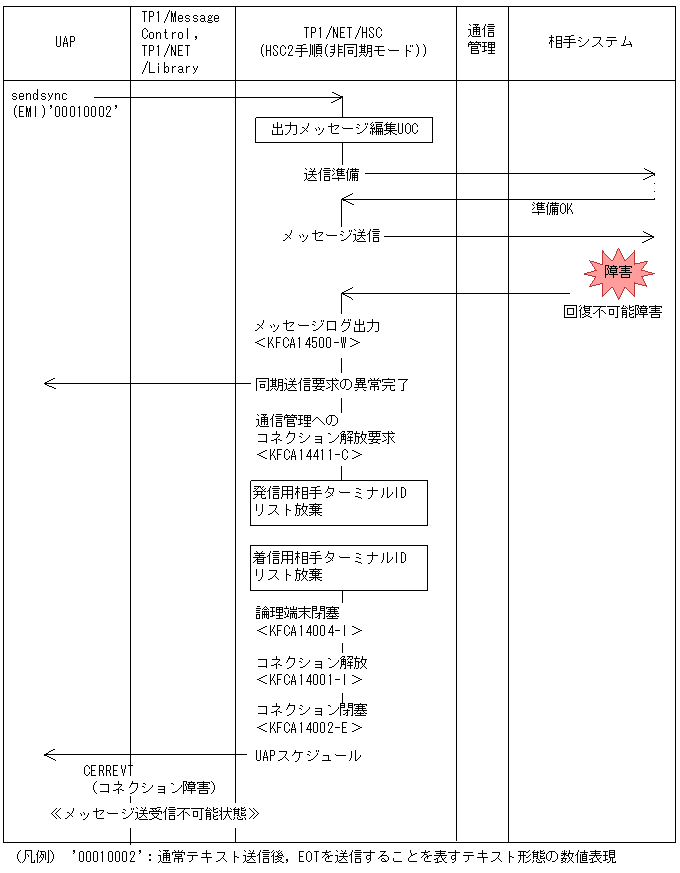

HSC2手順（同期モード）の障害発生時の処理の流れを，図B-12〜図B-16に示します。

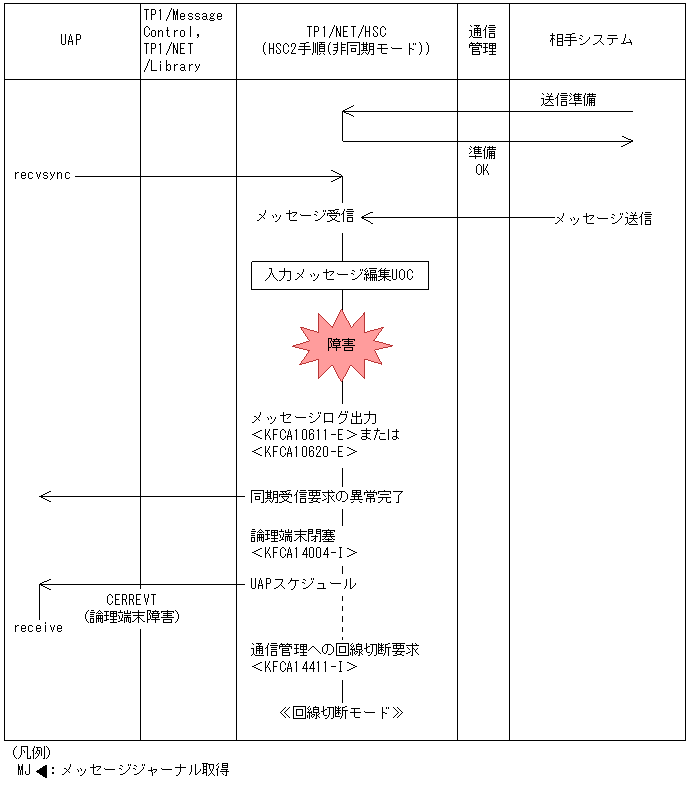

図B-14 HSC2手順（同期モード）の入力メッセージ編集UOC障害
![[図データ]](FIGURE/ZU0B1400.GIF)

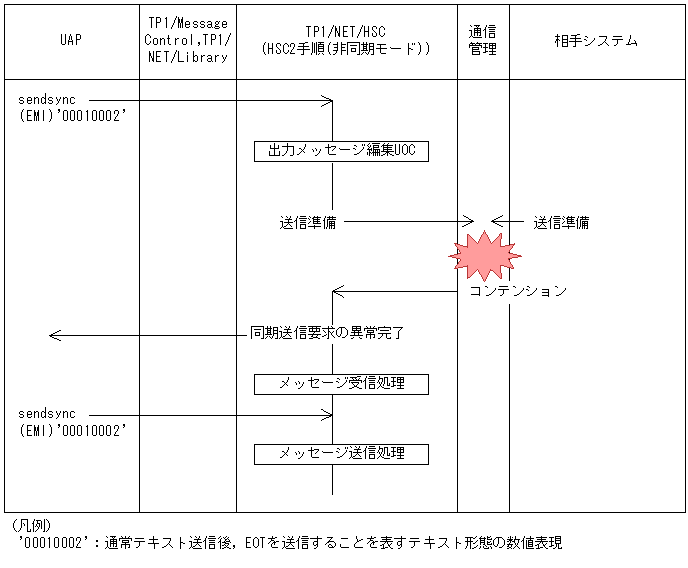

図B-15 HSC2手順（同期モード）のコンテンション
![[図データ]](FIGURE/ZU0B1500.GIF)

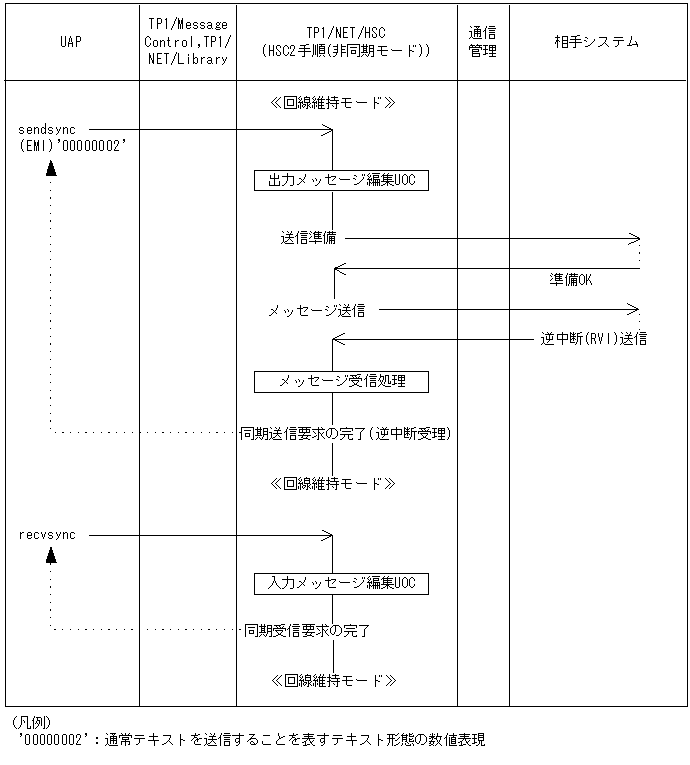

図B-16 HSC2手順（同期モード）の逆中断（RVI）受信（mcftalccnコマンドの-uオプションでacceptを指定した場合）
![[図データ]](FIGURE/ZU0B1600.GIF)
All Rights Reserved. Copyright (C) 2006, Hitachi, Ltd.
![[図データ]](FIGURE/ZU0B1200.GIF)
![[図データ]](FIGURE/ZU0B1300.GIF)
