HSC2手順（非同期モード）の障害発生時の処理の流れを，図B-7〜図B-11に示します。

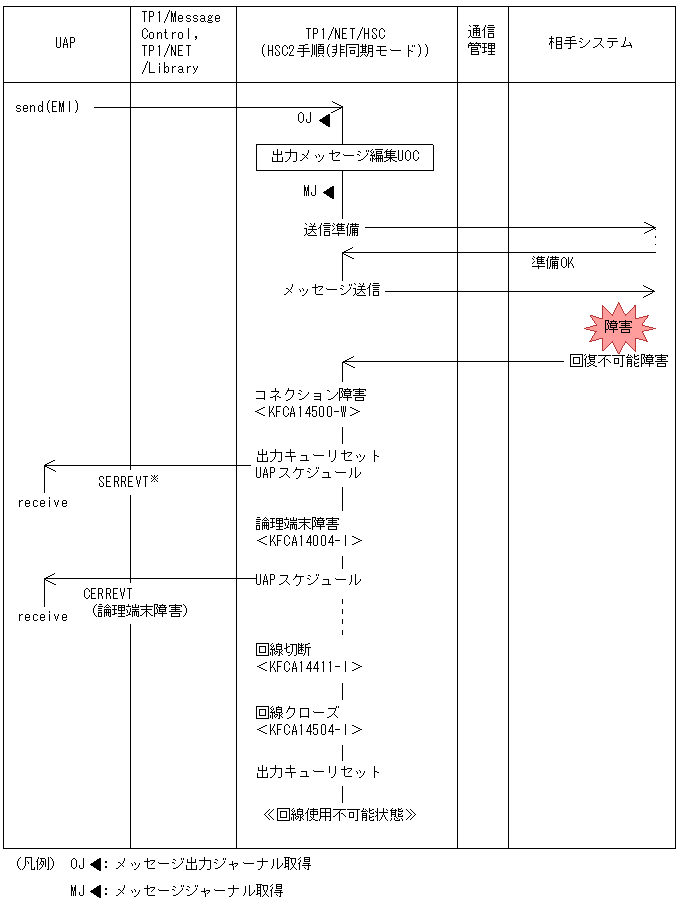

図B-7 HSC2手順（非同期モード）のメッセージ送信時の回復不可能障害
![[図データ]](FIGURE/ZU0B0700.GIF)

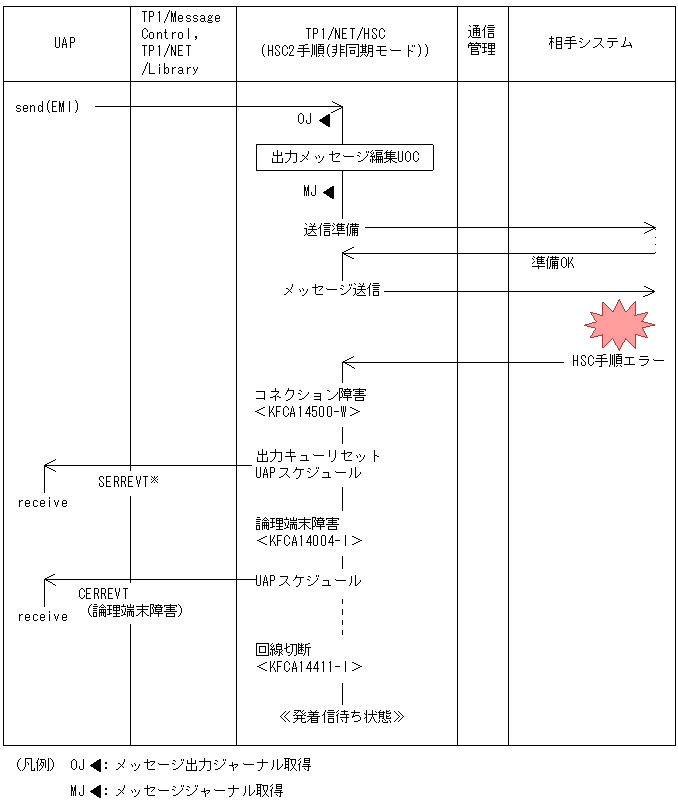

図B-8 HSC2手順（非同期モード）のメッセージ送信時のHSC手順エラー
![[図データ]](FIGURE/ZU0B0800.GIF)

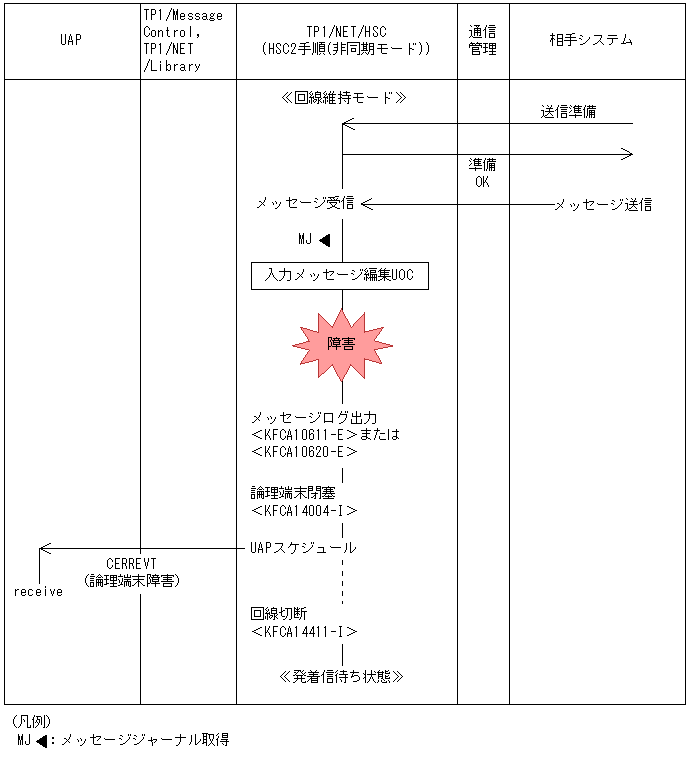

図B-9 HSC2手順（非同期モード）の入力メッセージ編集UOC障害
![[図データ]](FIGURE/ZU0B0900.GIF)

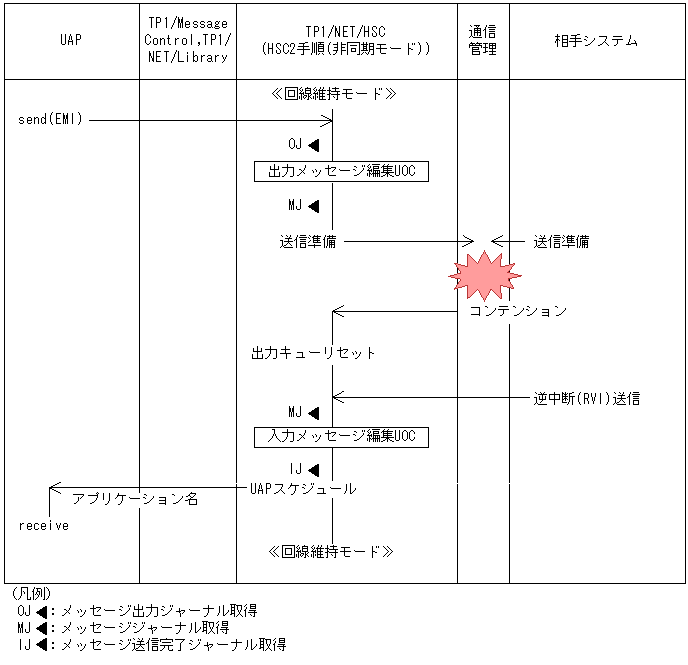

図B-10 HSC2手順（非同期モード）のコンテンション
![[図データ]](FIGURE/ZU0B1000.GIF)
All Rights Reserved. Copyright (C) 2006, Hitachi, Ltd.
![[図データ]](FIGURE/ZU0B1100.GIF)
