非同期モードの場合，列信でメッセージを送信するには，MCF通信構成定義（mcftalcle -w）のrowtransオペランドでuseを指定しておく必要があります。MCF通信構成定義については，6章の「TP1/NET/HSC固有のシステム定義の種類−HSC2手順（非同期モード）」を参照してください。

非同期モードの場合のメッセージ送信の処理の流れを，次の図に示します。

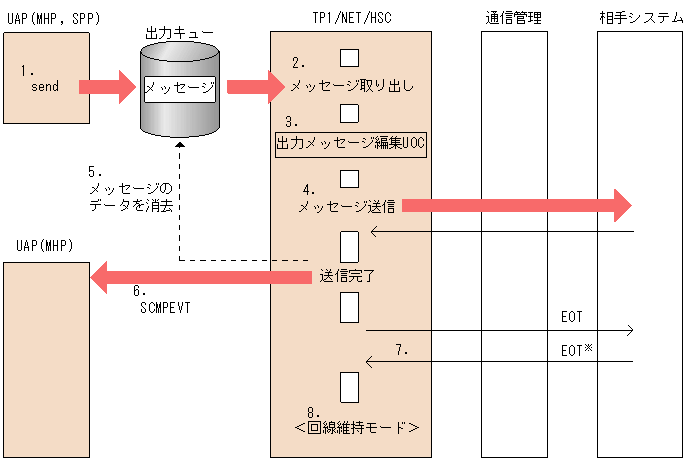

図3-11　HSC2手順（非同期モード）のメッセージ送信の流れ

注※

MCF通信構成定義でEOT交換をしないことを指定した場合，このEOTは送信されません。EOT交換については，「3.6.1　非同期モードのEOT交換」を参照してください。

1. MHPまたはSPPから，メッセージ送信のsend関数を呼び出します。send関数については，「4.　メッセージ送受信インタフェース」を参照してください。
2. TP1/NET/HSCは，出力キューに書き込まれたメッセージを取り出します。
3. 出力メッセージ編集UOCでメッセージを編集します。UOCが登録されていない場合，UOCを呼び出さないで次の処理へ続きます。
4. 相手システムへメッセージを送信します。
5. 相手システムへの送信が完了した時点で，出力キューのメッセージを消去します。
6. 1.のsend関数で送信完了通知イベントを通知させることを指定した場合，送信完了通知イベント（SCMPEVT）を通知します。また，正常に送信できなかった場合，send関数の指定によって送信障害通知イベント（SERREVT）を通知します。SERREVTについては，「付録B.2　HSC2手順（非同期モード）の障害」を参照してください。
7. TP1/NET/HSCは，EOTを送信します。
8. TP1/NET/HSCは，回線維持モードになります。

同期モードの場合のメッセージ送信の処理の流れを，次の図に示します。

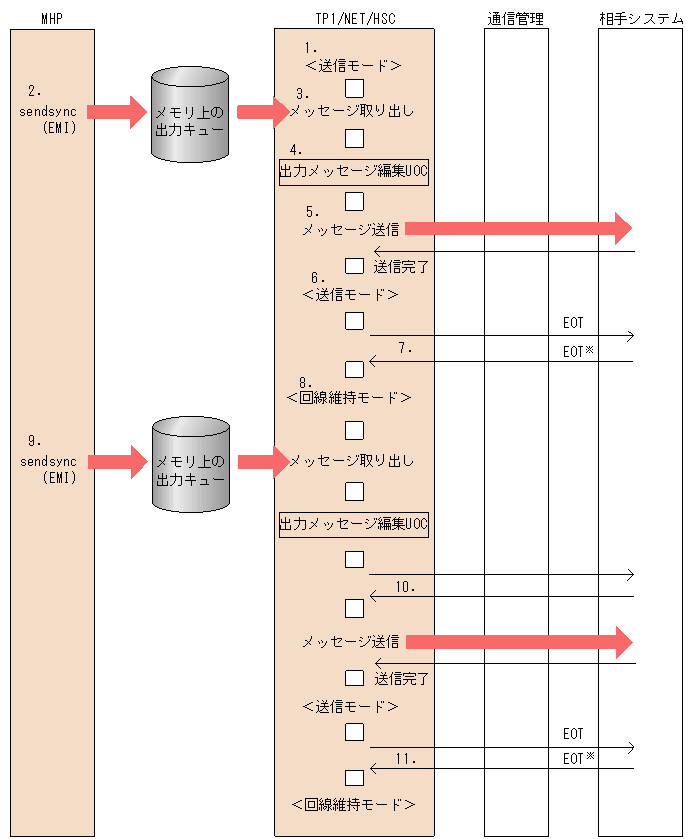

図3-12　HSC2手順（同期モード）のメッセージ送信の流れ

注※

MCF通信構成定義でEOT交換をしないことを指定した場合，このEOTは送信されません。EOT交換については，「3.6.2　同期モードのEOT交換」を参照してください。

1. TP1/NET/HSCは，送信モードです。
2. MHPはメッセージ送信のsendsync関数を呼び出します。sendsync関数については，「4.　メッセージ送受信インタフェース」を参照してください。
3. TP1/NET/HSCは，出力キューに書き込まれたメッセージを取り出します。
4. 出力メッセージ編集UOCでメッセージを編集します。UOCが登録されていない場合，UOCを呼び出さないで次の処理へ続きます。
5. 相手システムへメッセージを送信します。
6. TP1/NET/HSCは，2.のsendsyncがEOTなしの場合，送信完了を受け取ると送信モードになります。
7. TP1/NET/HSCは，2.のsendsyncがEOTありの場合，回線維持モードになるようにします。
8. TP1/NET/HSCは，回線維持モードになります。
9. MHPはメッセージ送信のsendsync関数を呼び出します。
10. 回線維持モードのときにメッセージ送信の要求をすると，メッセージ送信ができるようにします。
11. TP1/NET/HSCは，9.のsendsyncがEOTありの場合，回線維持モードになるようにします。9.のsendsyncがEOTなしの場合，送信モードになります。
