付録G.2　MCF性能検証用トレースの取得タイミング

MCF性能検証用トレースの取得タイミングを，使用する送受信形態別に説明します。

〈この項の構成〉

(1)　一方送信メッセージ送信時

一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。

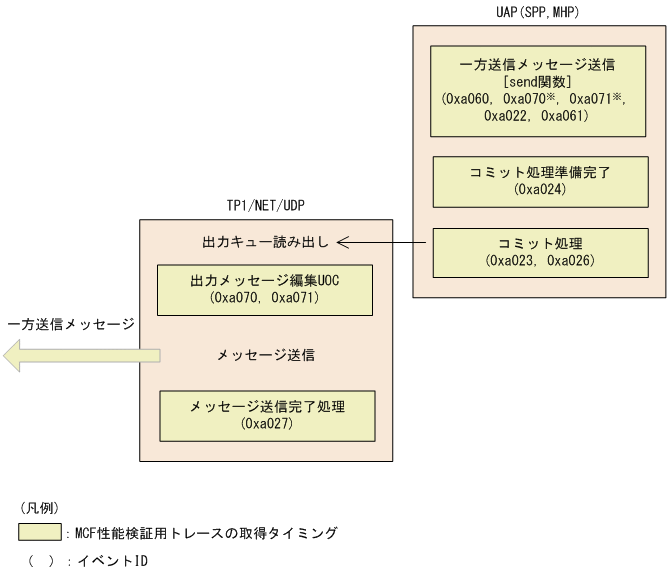

図G‒1　一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミング

一方送信メッセージ受信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。

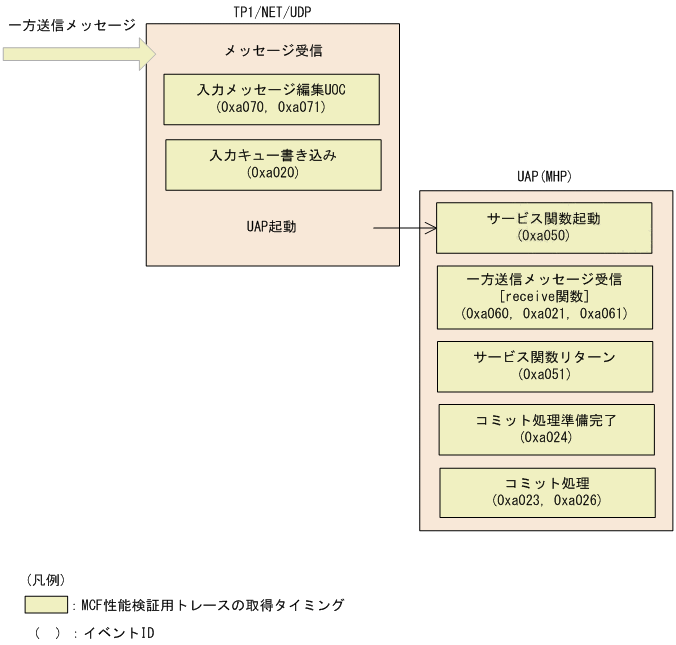

図G‒2　一方送信メッセージ受信時のMCF性能検証用トレースの取得タイミング

同期型メッセージ送信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。

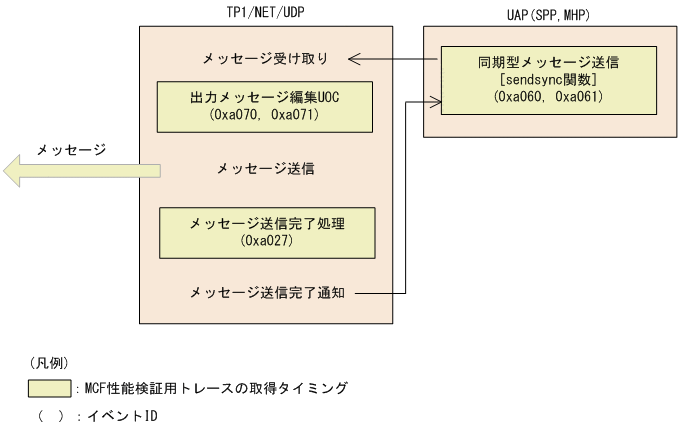

図G‒3　同期型メッセージ送信時のMCF性能検証用トレースの取得タイミング
