5.1.2　入力メッセージ編集UOCインタフェース

(a)　dcmcf_uoc_min_nの内容

typedef struct {
    DCLONG pro_kind;               …プロトコル種別
    char   le_name[9];             …論理端末名称
    char   reserve1[7];            …予備
    DCLONG rcv_prim;               …受信サービスプリミティブ
    dcmcf_uocbuff_list_n *buflist_adr;
                                   …受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;
                                   …編集バッファリストアドレス
    char   aplname[9];             …アプリケーション名
    char   reserve2[7];            …予備
    char   *pro_indv_ifa;          …MCF使用領域
    DCLONG rtn_detail;             …詳細リターンコード
    char   reserve3[8];            …予備
} dcmcf_uoc_min_n;

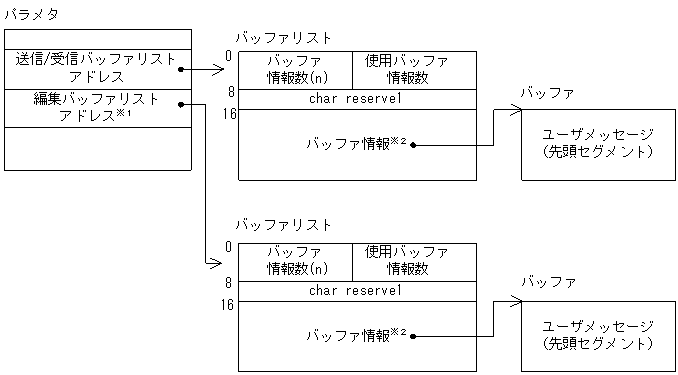

(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容

    typedef struct {
    DCLONG buf_num;                …バッファ情報数
    DCLONG used_buf_num;           …使用バッファ情報数
    char   reserve1[8];            …予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                   …バッファ情報
} dcmcf_uocbuff_list_n;

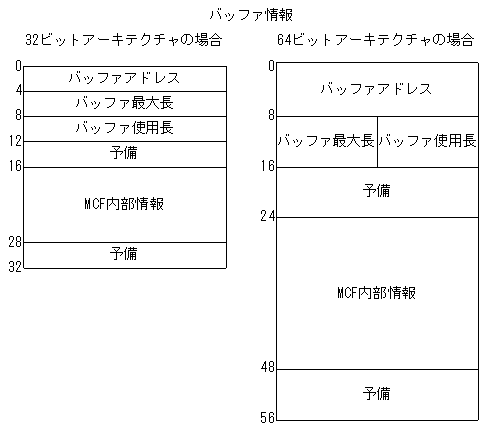

(c)　dcmcf_uocbufinf_n（バッファ情報）の内容

typedef struct {
    char    *buf_adr;              …バッファアドレス
    DCULONG buf_size;              …バッファ最大長
    DCULONG seg_size;              …バッファ使用長
    char    reserve1[4];           …予備
    dcmcfuoc_w_type  buff_id;      …MCF使用領域
    DCMLONG buff_addr;             …MCF使用領域
    char    reserve2[4];           …予備
} dcmcf_uocbufinf_n;

(a)　dcmcf_uoc_min_n

• pro_kind

  プロトコル種別として，次の値が設定されます。

  DCMCF_UOC_PRO_UDP

  UDPプロトコル

• le_name

  メッセージを入力した論理端末の名称が設定されます。

• rcv_prim

  受信サービスプリミティブとして，次の値が設定されます。

  DCMCF_UOC_RCV_BRD

  一方受信メッセージ

• buflist_adr

  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr

  編集用バッファリストのアドレスが設定されます。

  メッセージ編集用バッファが未定義の場合，つまり，論理端末定義（mcftalcle）の-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname

  論理端末定義（mcftalcle）の-vオプションで指定したアプリケーション名が設定されます。

  論理端末定義（mcftalcle）の-vオプションを省略した場合，受信したメッセージに指定されたアプリケーション名が設定されます。このアプリケーション名は，メッセージの送信時に，制御ヘッダの直後に8バイト以内で設定された名称です。9バイト目までにデリミタ'0x20'（スペース）が設定されている必要があります。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num

  バッファ情報の数として1が設定されます。

• buf_array

  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr

  バッファのアドレスが設定されます。

• buf_size

  バッファの最大長が設定されます。

• seg_size

  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr

  MCFで使用するパラメタです。

(a)　dcmcf_uoc_min_n

• aplname

  UOCで決定したアプリケーション名を設定します。

• rtn_detail

  詳細リターンコードを設定します。

  このコードは，UOCがDCMCF_UOC_MSG_NGをリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。

  詳細リターンコードは，-19999〜-19000の範囲で設定してください。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num

  使用したバッファ情報の数を設定します。

  使用バッファ情報数には，1を設定してください。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size

  バッファの使用長を設定します。
