2.1.1 論理端末の閉塞解除と閉塞
論理端末の閉塞解除と閉塞の処理の流れについて説明します。
(1) 論理端末の閉塞解除
TP1/NET/UDPでAP間通信をするためには,論理端末の閉塞を解除する必要があります。論理端末の閉塞を解除すると,自システムのUDPプロトコルに自ポート番号が登録されて,TP1/NET/UDPでAP間通信ができる状態になります。
論理端末の閉塞を解除するには,次の3とおりの方法があります。
-
OpenTP1の開始時および再開始時に論理端末の閉塞を解除する方法
-
運用コマンド(mcftactle)の入力によって論理端末の閉塞を解除する方法
-
API(dc_mcf_tactle関数またはCBLDCMCF('TACTLE△△'))の発行によって論理端末の閉塞を解除する方法
(a) OpenTP1の開始時および再開始時の閉塞解除
OpenTP1の開始時および再開始時に論理端末を自動的に閉塞解除できます。
論理端末を自動的に閉塞解除するには,論理端末定義(mcftalcle -i)にautoを指定します。
このオプションにmanualを指定する場合,次のどちらかの方法でTP1/NET/UDPの起動後に論理端末の閉塞を解除する必要があります。
-
TP1/NET/UDPの起動後に運用コマンド(mcftactle)を入力する
-
API(dc_mcf_tactle関数またはCBLDCMCF('TACTLE△△'))を発行する
デフォルトはmanualです。
(b) 運用コマンドの入力による閉塞解除

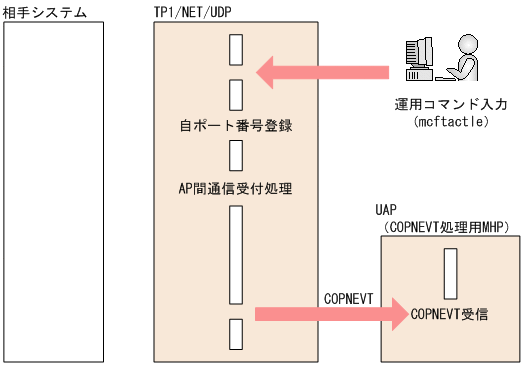

運用コマンド(mcftactle)の入力によって論理端末の閉塞を解除する処理の流れを次の図に示します。
|
(c) APIの発行による閉塞解除

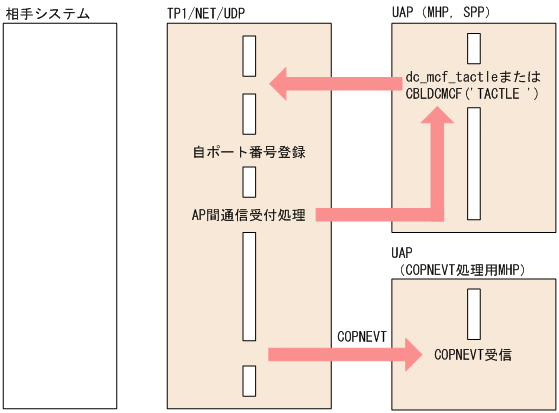

API(dc_mcf_tactle関数またはCBLDCMCF('TACTLE△△'))の発行によって論理端末の閉塞を解除する処理の流れを次の図に示します。
|
論理端末の閉塞解除が完了すると,論理端末の閉塞解除を通知するメッセージ(KFCA18900-I)が出力されます。さらに,UAPに対して状態通知イベント(COPNEVT)が通知されます。したがって,COPNEVTの通知を契機に業務を開始するようにUAPを設計してください。
論理端末の閉塞解除の処理中に障害が発生した場合は,論理端末の閉塞解除の失敗を通知するメッセージ(KFCA18903-E)が出力され,UAPに対して障害通知イベント(CERREVT)が通知されます。
- 注意事項
-
TP1/Message ControlおよびTP1/NET/Libraryから,コネクションに関連するメッセージが出力される場合があります。これらのメッセージでコネクション名として出力される情報には,論理端末名称が出力されます。
(2) 論理端末の閉塞
TP1NET/UDPは,次に示す場合に論理端末を閉塞します。
-
オンラインが終了した場合
-
運用コマンド(mcftdctle)が入力された場合
-
API(dc_mcf_tdctle関数またはCBLDCMCF('TDCTLE△△'))が発行された場合
-
論理端末に障害が発生した場合
論理端末を閉塞すると,自システムのUDPプロトコルから自ポート番号が削除されて,TP1/NET/UDPでAP間通信ができない状態になります。

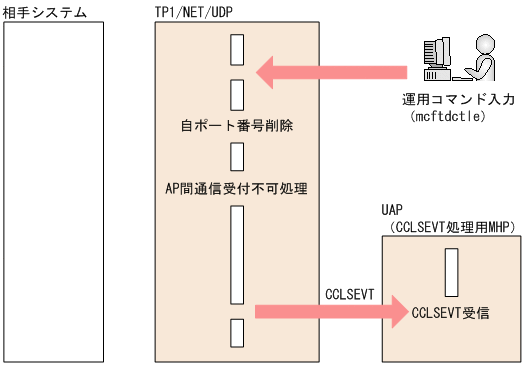

運用コマンド(mcftdctle)の入力によって論理端末を閉塞する処理の流れを次の図に示します。
|
論理端末の閉塞が完了すると,論理端末の閉塞を通知するメッセージ(KFCA18901-I)が出力されます。さらに,UAPに対して次に示すイベントが通知されます。
-
運用コマンド(mcftdctle)の入力,またはAPI(dc_mcf_tdctle関数もしくはCBLDCMCF('TDCTLE△△'))の発行によって論理端末を閉塞した場合は,状態通知イベント(CCLSEVT)が通知されます。
-
障害発生によって論理端末を閉塞した場合は,障害通知イベント(CERREVT)が通知されます。
-
オンライン終了の場合は,イベントは通知されません。
(3) TP1/NET/UDPで使用しているポート番号
ポート番号を指定できるシステム定義のオペランドを,次の表に示します。
定義名 |
定義 |
指定できる範囲 |
デフォルト値 |
対象システムサービス |
---|---|---|---|---|
MCF通信構成定義 |
mcftalcle -r portno |
1〜65535※ |
− |
MCF通信サービス |
- (凡例)
-
−:該当しません(省略できません)。
- 注※
-
予約ポート(1〜1023)を使用する論理端末が一つでもある場合,OpenTP1管理者のユーザIDには,スーパユーザ権限を持つユーザを登録する必要があります。
(4) 複数のMCF通信プロセスによる同一ポート番号の共用
TP1/NET/UDPでは,同一マシン上の複数のMCF通信プロセス間で,同一の自ポート番号を共用できます。共用しているポート番号あてのブロードキャストメッセージおよびマルチキャストメッセージは,複数のMCF通信プロセスで受信できます。
同一の自ポート番号を複数のMCF通信プロセスで共用した構成で,論理端末の閉塞を解除するには,ポート番号を共用するすべてのMCF通信プロセスの論理端末定義(mcftalcle -r)のreuseオペランドにyesを指定してください。

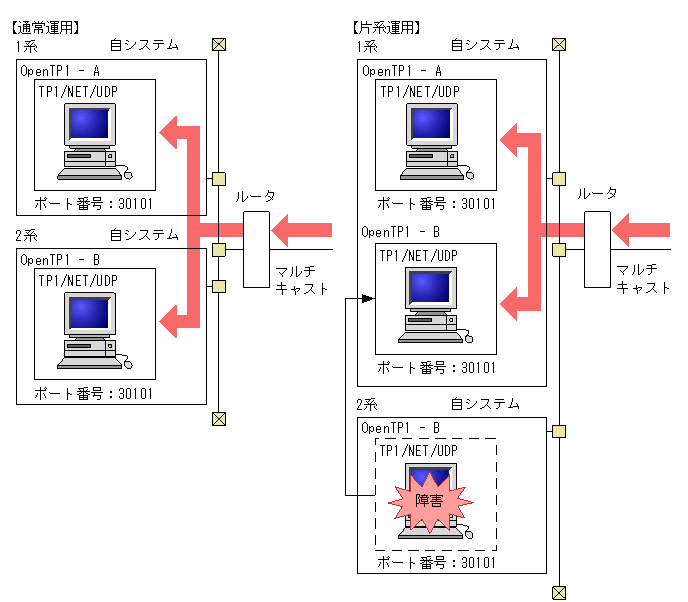

これによって,次の図に示すような相互ホットスタンバイ構成での運用ができます。
|
- 注意事項
-
-
一つのMCF通信プロセスの複数の論理端末で,同一の自ポート番号は共用できません。MCF通信構成定義の定義オブジェクト生成時にエラーとなります。複数の論理端末で同一のポートを共用する場合は,MCF通信プロセスを分割してください。
-
複数のMCF通信プロセスで同一のポート番号を共用する場合,MCF通信構成定義の指定値は統一してください。指定値が混在する場合,二つ目以降の論理端末の閉塞解除に失敗します。
-
