分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/User Datagram Protocol編
メッセージを送受信するときのデータの流れ，ジャーナル取得のタイミングを図A-1〜図A-3に示します。

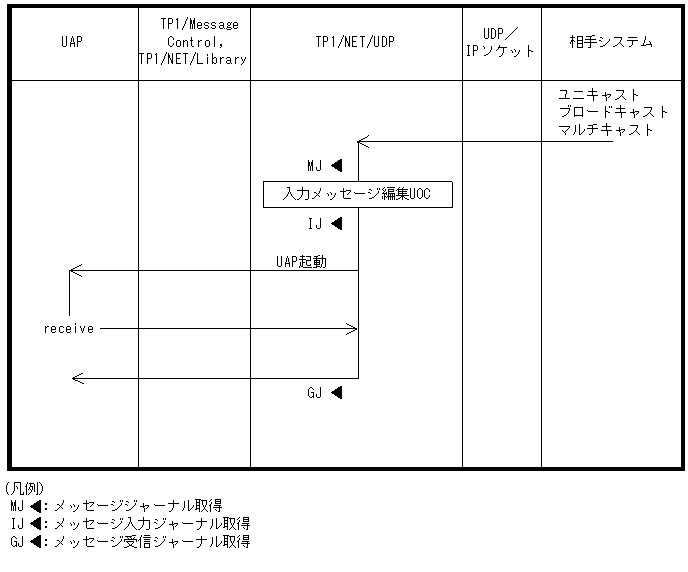

図A-1 一方送信メッセージの受信時の処理の流れ

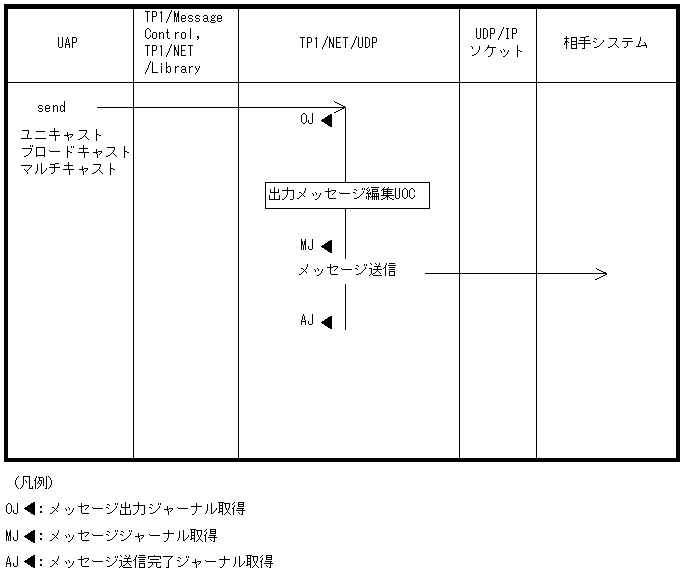

図A-2 一方送信メッセージの送信時の処理の流れ

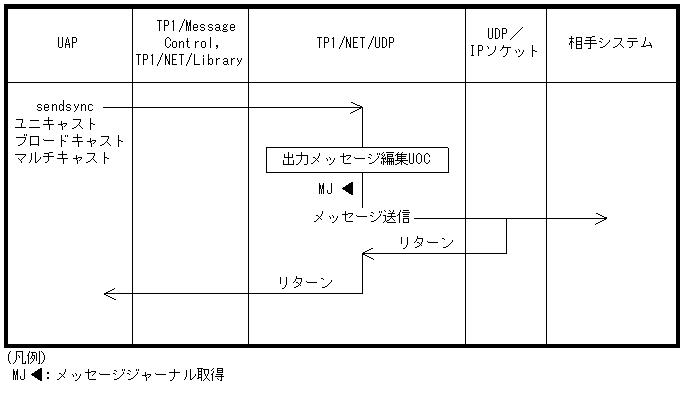

図A-3 同期型メッセージの送信時の処理の流れ
