TP1/NET/UDP固有のシステム定義の種類

分散トランザクション処理機能　OpenTP1 プロトコル TP1/NET/User Datagram Protocol編

OpenTP1のネットワークコミュニケーション定義のうち，TP1/NET/UDPに固有の定義の一覧を次の表に示します。

表5-2　TP1/NET/UDP固有の定義の一覧

定義名		コマンド	オプション・オペランド		定義内容	指定値((値範囲))《省略時解釈値》
MCF通信構成定義	共通定義	プロトコル共通のコマンドだけで指定できます。共通のコマンドについては，マニュアル「OpenTP1 システム定義」を参照してください。
	プロトコル固有定義	mcftalcle （論理端末定義の開始）指定数:1～512	-l	－	論理端末名称	1～8文字の識別子
			-p	－	プロトコルの種別	udp
			-t	－	論理端末タイプ	any
			-i	－	システム開始時および再開始時の論理端末起動方法の指定	auto｜《manual》
			-v	－	アプリケーション名	1～8文字の識別子
			-g	sndbuf	メッセージ送信用バッファグループ番号	符号なし整数((1～512))
			-g	rcvbuf	メッセージ受信用バッファグループ番号	符号なし整数((1～512))
			-e	msgbuf	メッセージ編集用バッファグループ番号	符号なし整数((1～512))
			-e	count	メッセージ編集用バッファ数	符号なし整数((1～131070))
			-s	syssndsize	システムのメッセージ送信バッファ長	符号なし整数（単位：バイト）((1～2147483647))
			-s	sysrcvsize	システムのメッセージ受信バッファ長	符号なし整数（単位：バイト）((1～2147483647))
			-r	ipaddr	自システムのIPアドレス	符号なし整数((0～255))（nnn.nnn.nnn.nnn）
				hostname	自システムのホスト名	1～255文字のホスト名
				portno	自システムのポート番号	符号なし整数((1～65535))
				reuse	同一ポート共用の可否	yes｜《no》
			-m	multicast	マルチキャスト通信機能の使用有無	yes｜《no》
				hostgroupname	参加するホストグループのホスト名	1～255文字のホスト名
				hostgroupaddr	参加するホストグループのIPアドレス	符号なし整数((0～255))（nnn.nnn.nnn.nnn）
				ripaddr	自システムのIPアドレス	符号なし整数((0～255))（nnn.nnn.nnn.nnn）
				rhostname	自システムのホスト名	1～255文字のホスト名
				multicastttl	マルチキャストパケットの生存期間（TTL）	符号なし整数((0～255))
				mmsgcnt	メモリ内の出力メッセージの最大格納数	符号なし整数((0～65535))《0》
				dmsgcnt	ディスク内の出力メッセージの最大格納数	符号なし整数((0～65535))《0》
			-k	quekind	出力キューの媒体の種類	《memory》｜disk
			-k	quegrpid	キューグループID	1～8文字の識別子
			-o	aj	送信完了情報取得要否	《yes》｜no

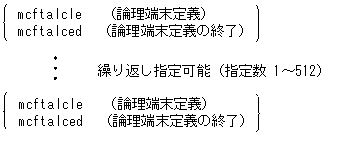

		mcftalced （論理端末定義の終了）指定数:mcftalcleと同数	－	－	論理端末定義の終了	－

（凡例）: －：該当しません。

注※: TP1/NET/UDPに固有の定義だけ記載してあります。このほかにも，プロトコルで共通の定義コマンド，オプション，オペランドがあります。それらについては，マニュアル「OpenTP1 システム定義」を参照してください。

mcftalcleコマンドのオプションおよびオペランドの指定条件を次の表に示します。

表5-3　mcftalcleコマンドのオプションおよびオペランドの指定条件

オプションおよびオペランド		送信するメッセージの種別			受信するメッセージの種別
オプションおよびオペランド		ユニキャスト	ブロードキャスト	マルチキャスト	ユニキャスト	ブロードキャスト	マルチキャスト
-l	論理端末名称	◎	◎	◎	◎	◎	◎
-p	udp	◎	◎	◎	◎	◎	◎
-t	any	◎	◎	◎	◎	◎	◎
-i	auto｜manual	○	○	○	○	○	○
-v	アプリケーション名	－	－	－	○	○	○
-g	sndbuf	◎	◎	◎	◎^※1	◎^※1	◎^※1
-g	rcvbuf	◎^※1	◎^※1	◎^※1	◎	◎	◎
-e	msgbuf	○	○	○	○	○	○
-e	count	○	○	○	○	○	○
-s	syssndsize	○	○	○	－	－	－
-s	sysrcvsize	－	－	－	○	○	○
-r	ipaddr	○^※2	○^※2	○^※2	×	×	×
	hostname	○^※2	○^※2	○^※2	×	×	×
	portno	◎	◎	◎	◎	◎	◎
	reuse	－	－	－	－	○	○
-m	multicast	－	－	◎	－	－	◎
	hostgroupname	－	－	－	－	－	◎^※2
	hostgroupaddr	－	－	－	－	－	◎^※2
	ripaddr	－	－	－	－	－	○^※2
	rhostname	－	－	－	－	－	○^※2
	multicastttl	－	－	○	－	－	－
	mmsgcnt	○	○	○	－	－	－
	dmsgcnt	○	○	○	－	－	－
-k	quekind	○	○	○	－	－	－
-k	quegrpid	○	○	○	－	－	－
-o	aj	○	○	○	－	－	－

（凡例）: ◎：必ず指定する項目; ○：指定できる項目; ×：指定してはいけない項目; －：指定しても無効になる項目

注※1: 必ず指定します。ただし，TP1/NET/UDPは指定内容を使用しません。

注※2: どちらか一方だけを指定してください。
