TP1/NET/UDPを組み込んだソフトウェア構成の例を次の図に示します。

また，TP1/NET/UDPがAP間通信で使用するプロトコル，および主な通信相手プログラムを表1-1に示します。

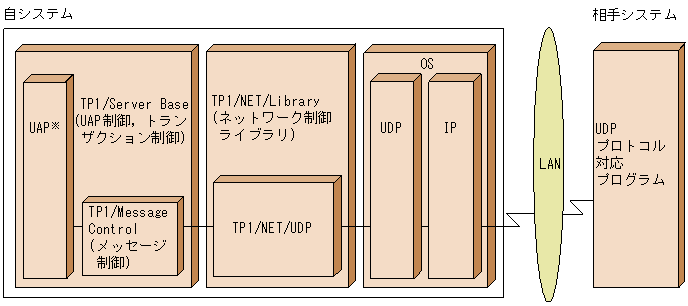

図1-3　TP1/NET/UDPを組み込んだソフトウェア構成

注※

TP1/NET/UDPで扱うUAPは，MHPおよびSPPです。UAPについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

表1-1　TP1/NET/UDPが適用するAP間通信のプロトコルUDP

プロトコル	主な通信相手
UDPプロトコル	UDPプロトコルに対応するシステム（プログラム）
