付録H.2 MCF性能検証用トレースの取得タイミング
MCF性能検証用トレースの取得タイミングを，使用する送受信形態別に説明します。
- 〈この項の構成〉
(1) 一方送信メッセージ送信時

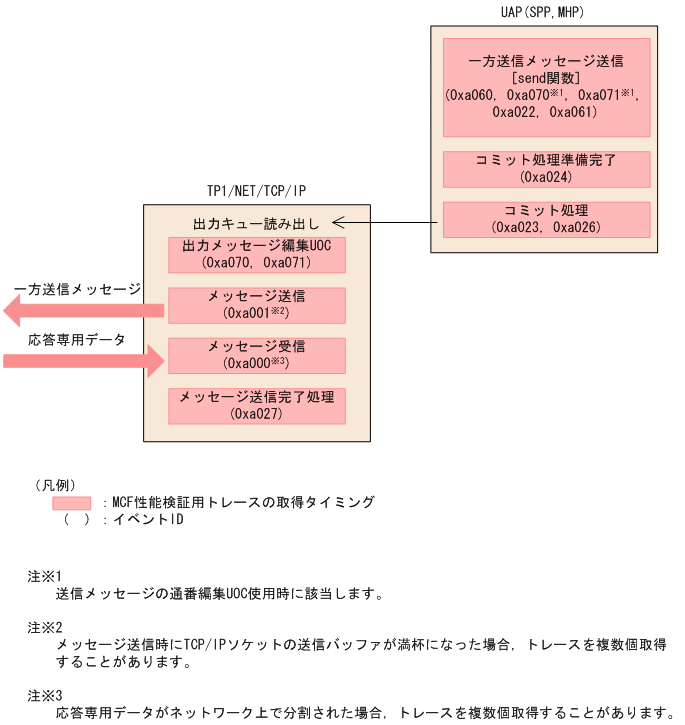

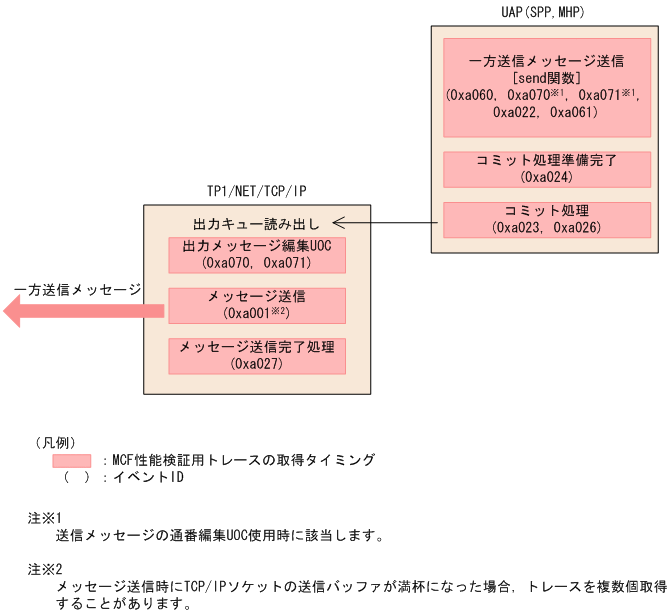

一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0H0010.GIF)
|
|
![[図データ]](GRAPHICS/ZU0H0020.GIF)
|
|
![[図データ]](GRAPHICS/ZU0H0030.GIF)
(2) 一方送信メッセージ受信時

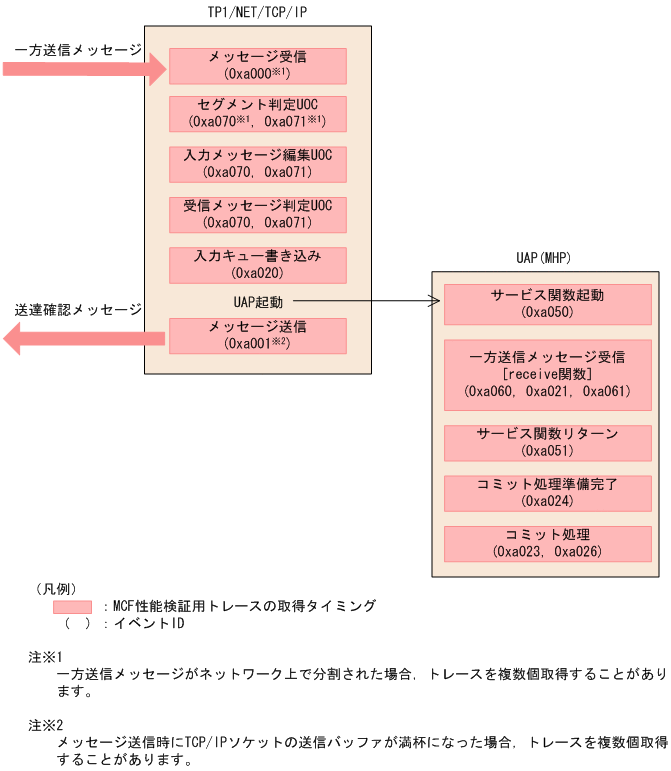

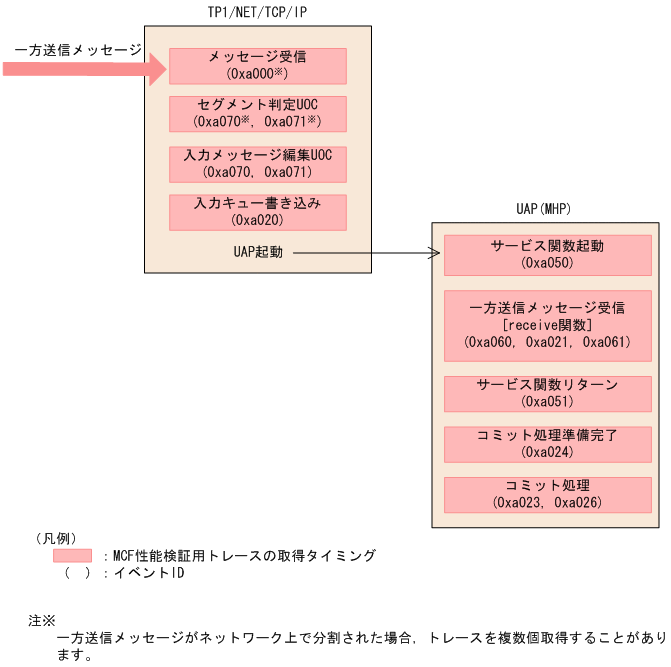

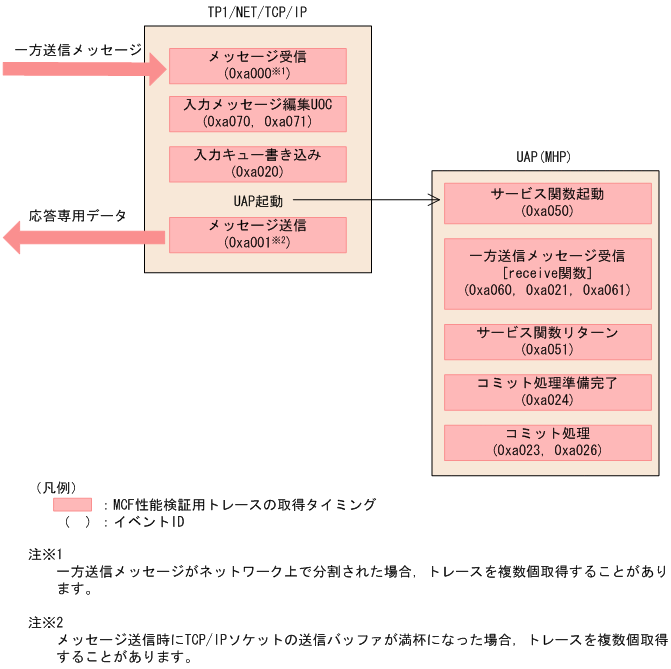

一方送信メッセージ受信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0H0040.GIF)
|
|
![[図データ]](GRAPHICS/ZU0H0050.GIF)
|
|
![[図データ]](GRAPHICS/ZU0H0060.GIF)
(3) 問い合わせメッセージ受信時

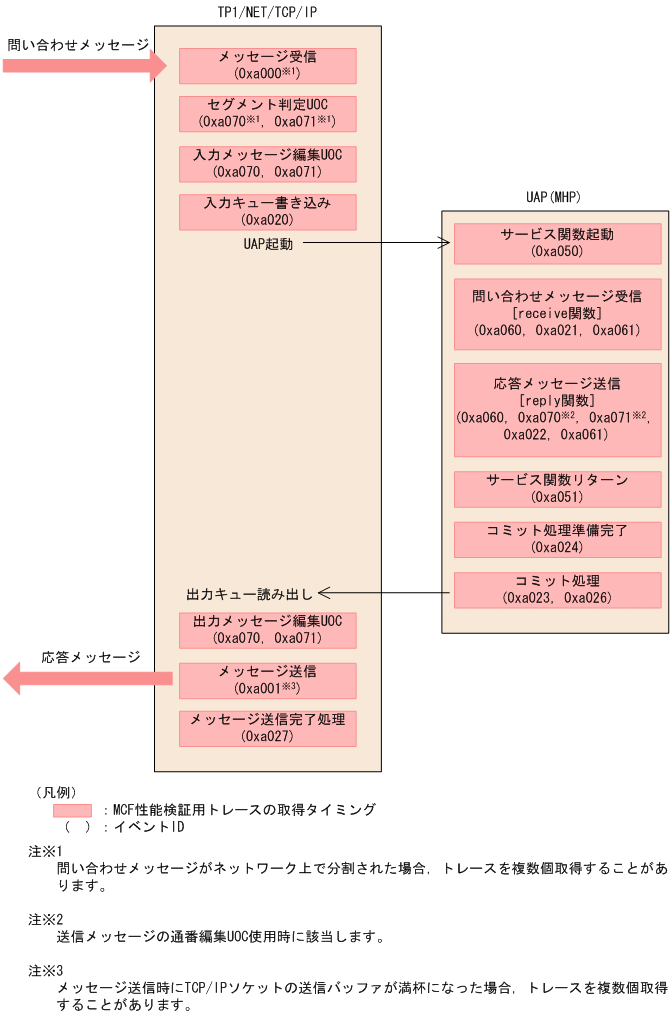

問い合わせメッセージ受信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0H0070.GIF)
(4) 同期型メッセージ送信時

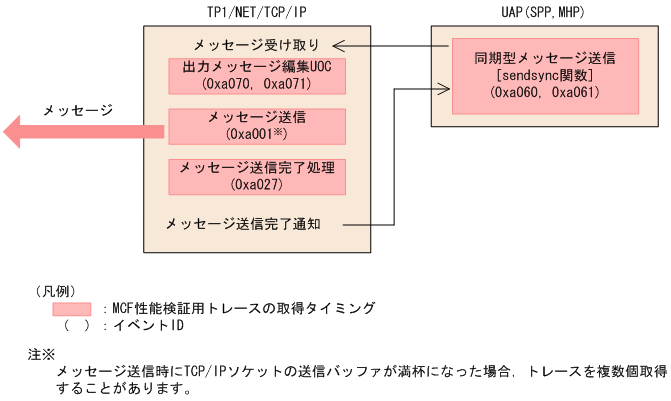

同期型メッセージ送信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0H0080.GIF)

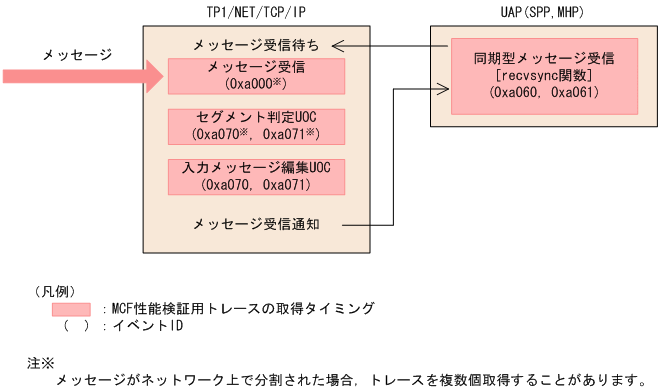

(5) 同期型メッセージ受信時
同期型メッセージ受信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0H0090.GIF)
(6) 同期型メッセージ送受信時

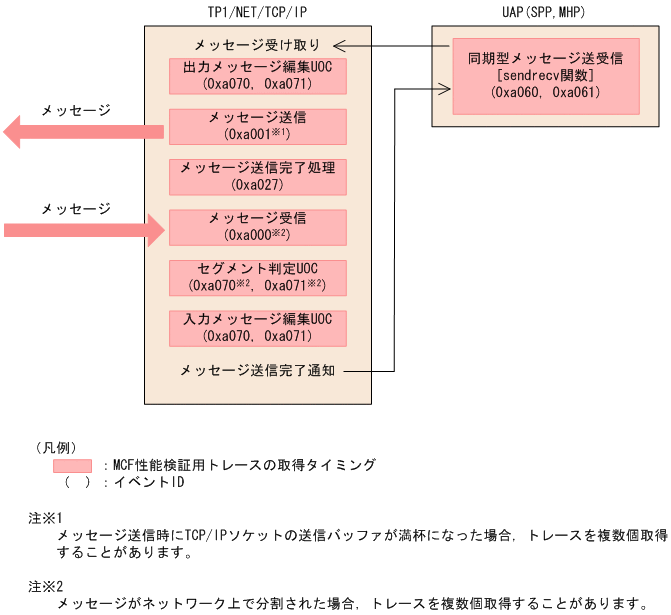

同期型メッセージ送受信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0H0100.GIF)
