CBLDCMCF('TACTCN△△') − コネクションの確立（COBOL言語）

PROCEDURE DIVISIONの指定

CALL  'CBLDCMCF'  USING  一意名1  一意名2

DATA DIVISIONの指定

01  一意名1.
    02  データ名A   PIC X(8)   VALUE 'TACTCN  '.
    02  データ名B   PIC X(5).
    02  FILLER      PIC X(3).
    02  データ名C   PIC X(4).
    02  データ名D1  PIC X(1)   VALUE SPACE.
    02  データ名D2  PIC X(1).
    02  データ名D3  PIC X(26)  VALUE SPACE.
    02  データ名E   PIC 9(9)   COMP.
    02  データ名F1  PIC X(8).
    02  データ名F2  PIC X(56)  VALUE SPACE.
    02  データ名G   PIC X(8)   VALUE SPACE.
    02  データ名H   PIC X(8)   VALUE SPACE.
    02  データ名I   PIC X(144) VALUE SPACE.
    02  データ名J   PIC X(184) VALUE SPACE.
    02  データ名K1  PIC 9(9)   COMP.
    02  データ名K2  PIC X(4).
    02  データ名K3  PIC X(4)   VALUE LOW-VALUE.
    02  データ名K4  PIC X(4).
    02  データ名K5  PIC X(2).
    02  データ名K6  PIC X(2)   VALUE LOW-VALUE.
    02  データ名K7  PIC X(4).
    02  データ名K8  PIC X(2).
    02  データ名K9  PIC X(2)   VALUE LOW-VALUE.
    02  データ名K10 PIC X(128) VALUE LOW-VALUE.
    02  データ名K11 PIC X(128) VALUE LOW-VALUE.
    02  データ名K12 PIC X(744) VALUE LOW-VALUE.

01  一意名2.
    02  データ名L   PIC 9(9)   COMP VALUE ZERO.

●データ名A

コネクション確立を示す要求コード「VALUE 'TACTCN△△'」を設定します。

●データ名C

確立するコネクションの指定方法を設定します。

'LE△△'

確立するコネクションを論理端末名称で指定するときに設定します。

'CN△△'

確立するコネクションをコネクションIDで指定するときに設定します。

空白

省略されたものとして，'LE△△'（論理端末名称指定）が仮定されます。

●データ名D1

空白を設定します。

●データ名D2

TP1/NET/TCP/IP固有の機能を使用するかどうかを設定します。

'1'

TP1/NET/TCP/IP固有の機能を使用するときに設定します。

'0'

TP1/NET/TCP/IP固有の機能を使用しないときに設定します。

空白

省略されたものとして，'0'（使用しない）が仮定されます。

●データ名D3

空白を設定します。

●データ名E

処理対象のコネクションを持つMCF通信サービスのMCF通信プロセス識別子^※を設定します。設定できる範囲は，0〜239です。

論理端末名称を使用してコネクションの確立を要求する場合は，無効となります。

0を指定すると，該当するコネクションIDが属するMCF通信サービスを検索します。MCF通信サービスが多い構成やUAPからこの命令文を多数発行する場合は，MCF通信プロセス識別子の指定をお勧めします。

注※

MCF環境定義（mcftenv -s）で指定するMCF通信プロセス識別子は16進数と見なしてください。

例えば，MCF通信プロセス識別子が10の場合，16を設定してください。

●データ名F1

確立するコネクションの論理端末名称，またはコネクションIDを設定します。論理端末名称，またはコネクションIDは8バイト以内で設定してください。8バイトに満たない名称を設定する場合は，後ろを空白で埋めてください。

●データ名F2，データ名G，データ名H，データ名I，データ名J

空白を設定します。

●データ名K1

TP1/NET/TCP/IP固有の機能を使用するときは1024を，使用しないときは0を設定してください。

●データ名K2

プロトコル名称を設定します。

"TCP△"

TCP/IPプロトコル

●データ名K3，データ名K6，データ名K9，データ名K10，データ名K11，データ名K12

0を設定します。

●データ名K4

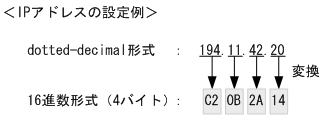

自システムのIPアドレスを16進形式（ビッグエンディアン）で設定します。

dotted-decimal形式では指定できません。

自システムのIPアドレスの割り当てをOSに任せる場合は，0を設定してください。

IPアドレス255.255.255.255は設定できません。

●データ名K5

自システムのポート番号を16進形式（ビッグエンディアン）で設定します。

設定できる範囲は0，または1024〜65535です。

自システムのポート番号の割り当てをOSに任せる場合は，0を設定してください。

●データ名K7

相手システムのIPアドレスを16進形式（ビッグエンディアン）で設定します。

dotted-decimal形式では指定できません。

IPアドレス0.0.0.0，および，255.255.255.255は設定できません。

●データ名K8

相手システムのポート番号を16進形式（ビッグエンディアン）で設定します。

設定できる範囲は1〜65535です。

●データ名L

0を設定します。

●データ名B

ステータスコードが，5けたの数字で返されます。
