dc_mcf_sendrecv − 同期型メッセージの送受信（C言語）

〈このページの構成〉

形式
機能
UAPで値を設定する引数
OpenTP1から値が返される引数
リターン値

形式

　ANSI C，C++の形式

　#include <dcmcf.h>
　int  dc_mcf_sendrecv(DCLONG action, DCLONG commform,
                       char *termnam, char *resv01,
                       char *senddata, DCLONG sdataleng,
                       char *recvdata, DCLONG *rdataleng,
                       DCLONG inbufleng, DCLONG *time,
                       DCLONG watchtime)

　K&R版 Cの形式

　#include <dcmcf.h>
　int  dc_mcf_sendrecv(action, commform, termnam, resv01,
　                     senddata, sdataleng, recvdata, rdataleng,
　                     inbufleng, time, watchtime)
　DCLONG    action;
　DCLONG    commform;
　char      *termnam;
　char      *resv01;
　char      *senddata;
　DCLONG    sdataleng;
　char      *recvdata;
　DCLONG    *rdataleng;
　DCLONG    inbufleng;
　DCLONG    *time;
　DCLONG    watchtime;

ページの先頭へ

機能

同期型でメッセージを送信したあと，同期型でメッセージを受信します。

dc_mcf_sendrecv関数では，相手システムへ送るメッセージのセグメントを送信できます。

メッセージのセグメントを送信すると，dc_mcf_sendrecv関数は相手システムからの応答を待ちます。応答が届くと，そのメッセージのセグメントを受信します。

受信できるメッセージの一つのセグメントの最大長は，1メガバイトです。また，送信できるメッセージの一つのセグメントの最大長は，32000バイトです。

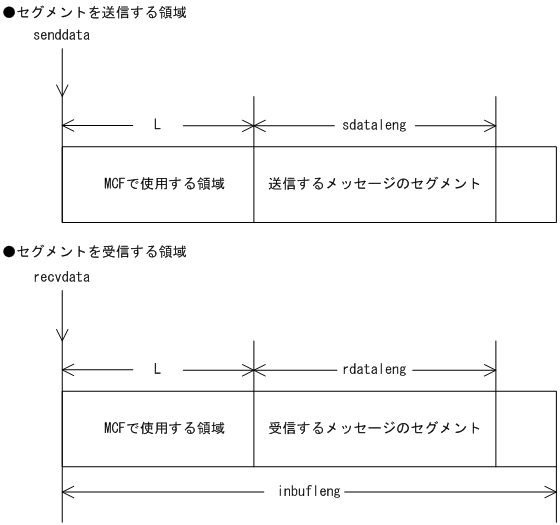

セグメントを送信する領域と受信する領域の形式をそれぞれ示します。Lは，バッファ形式1の場合は8バイト，バッファ形式2の場合は4バイトです。

[図データ]

ページの先頭へ

UAPで値を設定する引数

●action

メッセージの最終セグメントを送信するかどうか，および使用するバッファ形式を，次の形式で設定します。

DCMCFEMI〔｜｛DCMCFBUF1｜DCMCFBUF2｝〕

DCMCFEMI: 単一セグメントを示すDCMCFEMIを設定します。
DCMCFBUF1: バッファ形式1を使用する場合に設定します。
DCMCFBUF2: バッファ形式2を使用する場合に設定します。

●commform

同期型のメッセージの送受信を示す，DCMCFIOを設定します。

●termnam

メッセージを出力して応答を入力する論理端末名称を設定します。論理端末名称は最大8バイトの長さです。論理端末名称の最後にはヌル文字を付けてください。

●resv01

NULLまたはヌル文字列を設定します。

●senddata

送信するセグメントの内容を設定した領域を設定します。一つのセグメントで32000バイトまで送信できます。

●sdataleng

送信するセグメントの長さを設定します。

●recvdata

セグメントを受信する領域を設定します。

単一セグメントまたは最終セグメントを送信するdc_mcf_sendrecv関数が終了すると，受信したメッセージの先頭セグメントが返されます。

処理終了後，recvdataにはOpenTP1から値が返されます。

●inbufleng

セグメントを受信する領域の長さを設定します。

●watchtime

dc_mcf_sendrecv関数を呼び出してから終了するまでの最大時間を設定します。0を設定した場合，MCFマネジャ定義のUAP共通定義で指定した同期型送受信監視時間（mcfmuap -t sndrcvtim）が設定されます。

負の値を設定した場合は，時間を監視しません。

注意事項: 監視時間の精度は秒単位です。また，タイマ定義（mcfttim -t）のbtimオペランドで指定する時間の間隔でタイムアウトが発生したかどうかを監視しています。このため，設定した監視時間と実際にタイムアウトを検出する時間には秒単位の誤差が生じます。そのため，タイミングによっては，設定した監視時間よりも短い時間でタイムアウトすることがあります。監視時間が小さくなるほど，誤差の影響を受けやすくなりますので，監視時間は3（単位：秒）以上の値の設定を推奨します。

ページの先頭へ

OpenTP1から値が返される引数

●recvdata

受信したメッセージの先頭セグメントの内容が返されます。

●rdataleng

受信したメッセージの先頭セグメントの長さが返されます。

●time

メッセージを受信した時刻が，1970年1月1日0時0分0秒からの通算の秒数で返されます。

ページの先頭へ

リターン値

リターン値	リターン値（数値）	意味
DCMCFRTN_00000	0	正常に終了しました。
DCMCFRTN_71002	-12002	メッセージキューへの入出力処理時に障害が発生しました。
		メッセージキューが閉塞されています。
		メッセージキューが割り当てられていません。
		sdatalengに32000バイトを超える値を設定しています。
		MCFが終了処理中のため，メッセージの送受信を受け付けられません。
DCMCFRTN_71003	-12003	メッセージキューが満杯です。
DCMCFRTN_71004	-12004	メッセージを格納するバッファをメモリ上に確保できませんでした。
DCMCFRTN_71108	-12108	メッセージを送信しようとしましたが，送信先の管理テーブルが確保できませんでした。
DCMCFRTN_71108	-12108	プロセスのローカルメモリが不足しています。
DCMCFRTN_72000	-13000	先頭セグメントを受信するdc_mcf_receive関数を呼び出す前に，dc_mcf_sendrecv関数を呼び出しています。
DCMCFRTN_72001	-13001	termnamに設定した論理端末名称が間違っています。
		termnamに設定した出力先の論理端末名称は，MCFで定義していません。
		dc_mcf_sendrecv関数を呼び出せない論理端末を設定しています。
		＜問い合わせ応答形態および継続問い合わせ応答形態のメッセージ送受信機能を使用している（コネクション定義（mcftalccn -l）のreplymsgオペランドにyesを指定）場合＞問い合わせ応答中または継続問い合わせ応答中のため受け付けられません。
DCMCFRTN_72012	-13012	MCFバッファグループ定義のバッファ長が不足しました。
DCMCFRTN_72012	-13012	MCF通信プロセスは相手システムからメッセージを受信しましたが，UAPへの応答連絡でRPC通信の送信可能な上限値を超えました。
DCMCFRTN_72013	-13013	inbuflengの指定値を超えるセグメントを受信しました。inbuflengの指定値を超えた部分は切り捨てられました。
DCMCFRTN_72016	-13016	actionに設定した値が間違っています。
		resv01に設定した値が間違っています。
		引数に設定した値に間違いがあります。
DCMCFRTN_72024	-13024	commformに設定した値が間違っています。
DCMCFRTN_72026	-13026	actionに設定したセグメント種別（DCMCFESIまたはDCMCFEMI）の値が違っています。
DCMCFRTN_72036	-13036	inbuflengの指定値が不足しています。バッファ形式1の場合は9バイト以上，バッファ形式2の場合は5バイト以上の領域を確保してください。
DCMCFRTN_72041	-13041	sdatalengに0バイト，またはマイナス値を設定しています。
DCMCFRTN_72073	-13073	非同期メッセージを送信処理中です。
DCMCFRTN_73001	-14001	watchtimeに60秒を加算した時間が経過しましたが，MCF通信プロセスからの応答がありません。
		無通信監視時間（コネクション定義（mcftalccn -k）のnotrftimeオペランド指定値）が経過しましたが，相手システムからの通信がありません。
		相手システムからメッセージを受信しましたが，受信バッファを確保できませんでした。
		メッセージの送信処理中に相手システムからメッセージを受信したため，非同期受信処理を行いましたが，障害（UOC障害など）が発生しました。
		出力先の論理端末でMCF通信プロセスの内部障害が発生しました。
DCMCFRTN_73002	-14002	コネクション再確立時の未送信メッセージの送信抑止機能を使用している（論理端末定義（mcftalcle -d）のreplacemsgオペランドにdiscardを指定）場合に，MHPでメッセージ受信後にコネクションが再確立されたため，送信を抑止しました。
DCMCFRTN_73003	-14003	メッセージ受信が仕掛り中です。
DCMCFRTN_73005	-14005	watchtimeに設定した時間が経過しましたが，論理端末からの応答がありません。
DCMCFRTN_73010	-14010	入力または出力メッセージ編集UOCで障害が発生しました。
		メッセージの読み込み時に障害が発生しました。
		メッセージの編集エラーが発生しました。
DCMCFRTN_73015	-14015	出力先の論理端末は，ほかのUAPで仕掛り中です。
DCMCFRTN_73018	-14018	watchtimeに設定した値が間違っています。
DCMCFTRN_73019	-14019	メッセージ送信完了監視タイマのタイムアウトが発生しました。
DCMCFRTN_73020	-14020	出力先の論理端末は停止しています。
上記以外	−	プログラムの破壊などによる，予期しないエラーが発生しました。

（凡例）: −：該当しません。
