2.1.9　コネクション障害

(1)　コネクションの切断

TP1/NET/TCP/IPは障害通知イベント（CERREVT）によって，障害の発生とコネクションの切断を通知します。送信中の場合，該当メッセージはコネクション再確立後に再送されますが，受信中の場合，該当メッセージは破棄されます。

コネクション障害時の対策については，「9.2　コネクション障害時の処理」を参照してください。

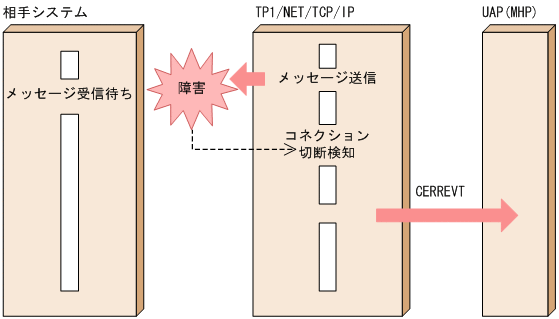

コネクションの切断を，次の図に示します。

図2‒18　コネクションの切断

主に障害の検出によって自システムからコネクションを解放する場合，コネクション定義（mcftalccn -f）のcnreleaseオペランドを指定することで，コネクションの解放形態を指定できます。解放形態には，FINパケットを送信してコネクションを解放する形態（finを指定）と，RSTパケットを送信して強制的にコネクションを解放する形態（rstを指定）があります。コネクションを解放する要因と送信するパケットを次の表に示します。

表2‒2　コネクションの解放要因と送信するパケット

コネクションの解放要因		コネクション定義(mcftalccn -f)のcnreleaseオペランドの指定値	送信するパケット
mcftdctcnコマンド	-fオプションなし	任意	FINパケット
	-fオプションあり	fin	FINパケット
		rst	RSTパケット
API（dc_mcf_tdctcn関数またはCBLDCMCF('TDCTCN△△')）	強制解放オプションなし※1	任意	FINパケット
	強制解放オプションあり※2	fin	FINパケット
		rst	RSTパケット
相手システムからの解放		任意	FINパケット
OpenTP1終了	正常終了 強制正常終了 計画停止A 計画停止B MCF構成変更準備停止	任意	FINパケット
	強制停止	fin	FINパケット※3
		rst	RSTパケット
障害の検出	サーバ型コネクションの確立拒否	任意	FINパケット
	上記以外（受信バッファ数不足，後続セグメント受信監視タイムアウトなど）	fin	FINパケット
		rst	RSTパケット

注※1

dc_mcf_tdctcn関数の場合，action引数にDCMCFFRCを指定しません。

CBLDCMCF('TDCTCN△△')の場合，データ名D1に空白または'0'を指定します。

注※2

dc_mcf_tdctcn関数の場合，action引数にDCMCFFRCを指定します。

CBLDCMCF('TDCTCN△△')の場合，データ名D1に'1'を指定します。

注※3

Windowsの場合，RSTパケットを送信します。

注意事項

• TP1/NET/TCP/IPはOSが提供するTCP/IPのソケットインタフェースを利用しています。そのため，FINパケットを送信する指定をしていても，ネットワーク上のデータのすれ違いなどによって，TP1/NET/TCP/IPの指示と関係なくOSがRSTパケットを送信する場合があります。

• RSTパケットによるコネクション解放の場合，TCP/IPソケットの送信バッファに蓄積されている送信メッセージがコネクション解放時に破棄されます。送信メッセージが相手システムに到達してからコネクションを解放する場合は，メッセージの送達を確認してからコネクションを解放してください。送達確認については，「2.3.10　メッセージ送達の確認」を参照してください。

ページの先頭へ

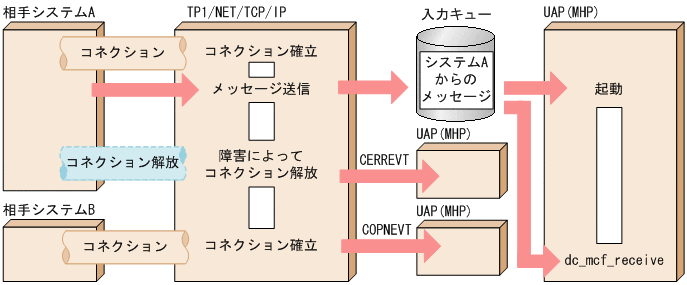

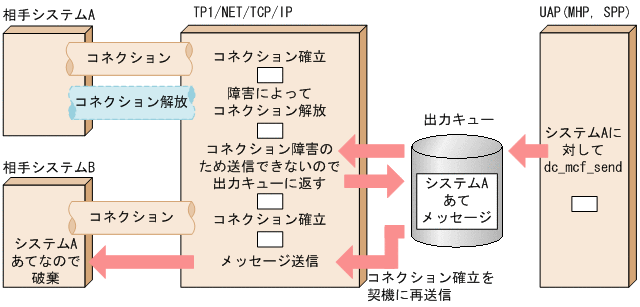

(2)　相手アドレス指定時，または相手アドレスチェックの抑止時のコネクション障害

次に示す場合，TP1/NET/TCP/IPは，コネクションの切断後にどの相手システムとコネクションを確立するか特定できません。

• 相手アドレスを指定してコネクションを確立する場合

• 相手アドレスチェックの抑止機能の使用時で次の場合

  • コネクション定義数が相手システム数より小さい

  • 相手システムとの間に複数本のTCPコネクションを確立している

このような場合に出力キューまたは入力キューにメッセージがあるときは，次のことに注意する必要があります。
