ここでは，次のときのメッセージを送受信するときのデータの流れ，ジャーナルの取得タイミングなどについて説明します。
それぞれについて，以降の図に示します。
なお，ジャーナルのフォーマットについては，マニュアル「OpenTP1 運用と操作」を参照してください。

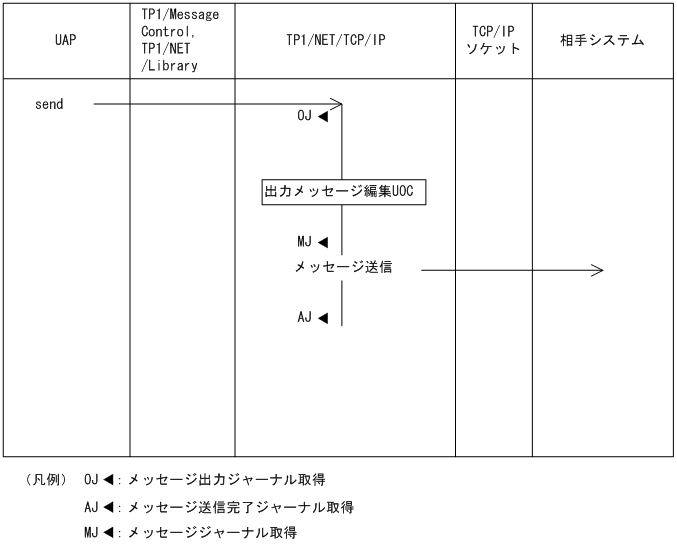

図D-1 一方送信メッセージの送信時の処理の流れ（メッセージ送達確認機能を使用しない場合）
![[図データ]](FIGURE/ZU0D0010.GIF)

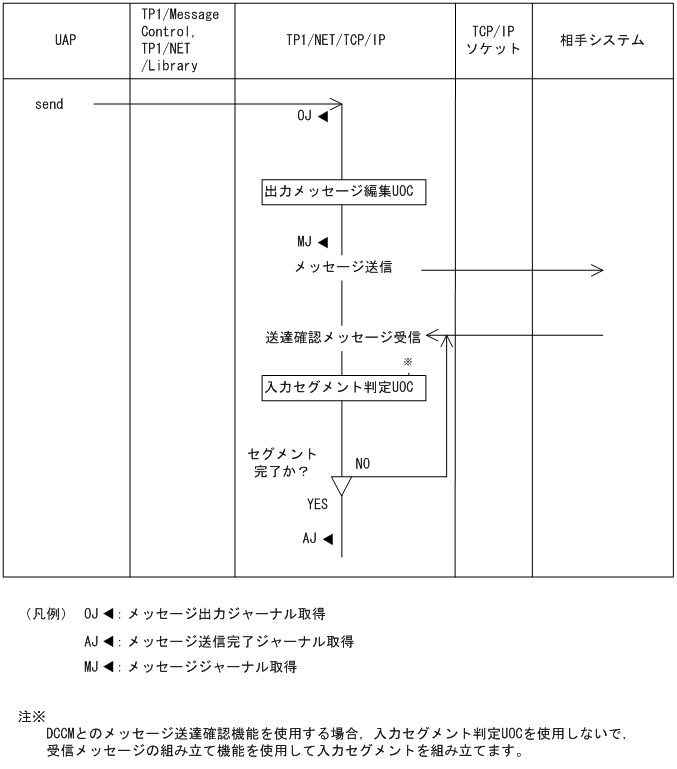

図D-2 一方送信メッセージの送信時の処理の流れ（メッセージ送達確認機能を使用する場合）
![[図データ]](FIGURE/ZU0D0020.GIF)

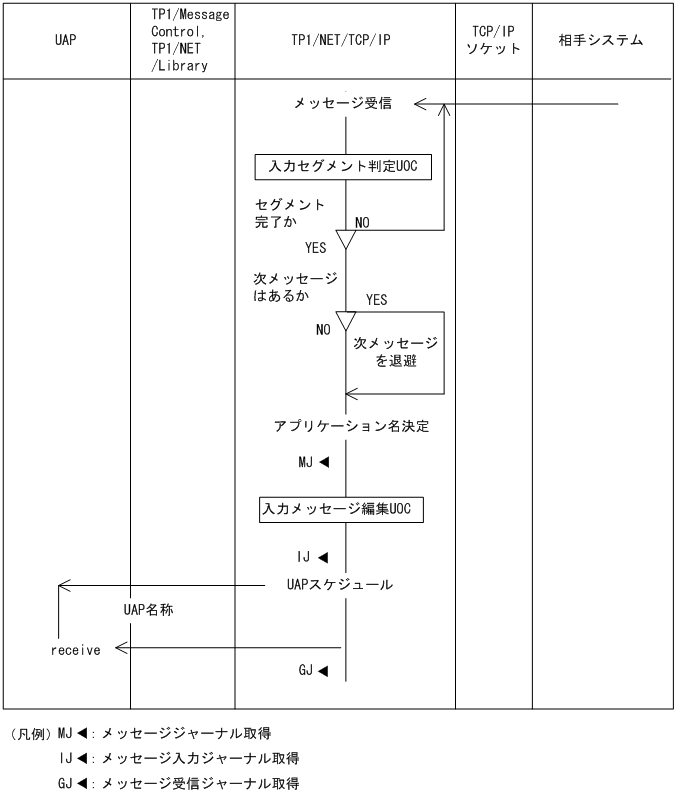

![[図データ]](FIGURE/ZU0D0030.GIF)

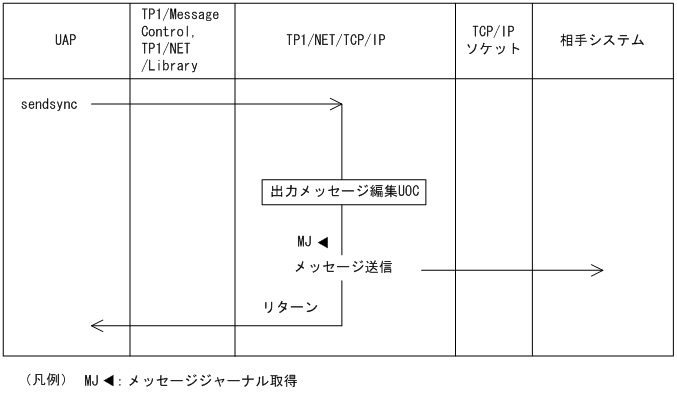

![[図データ]](FIGURE/ZU0D0040.GIF)

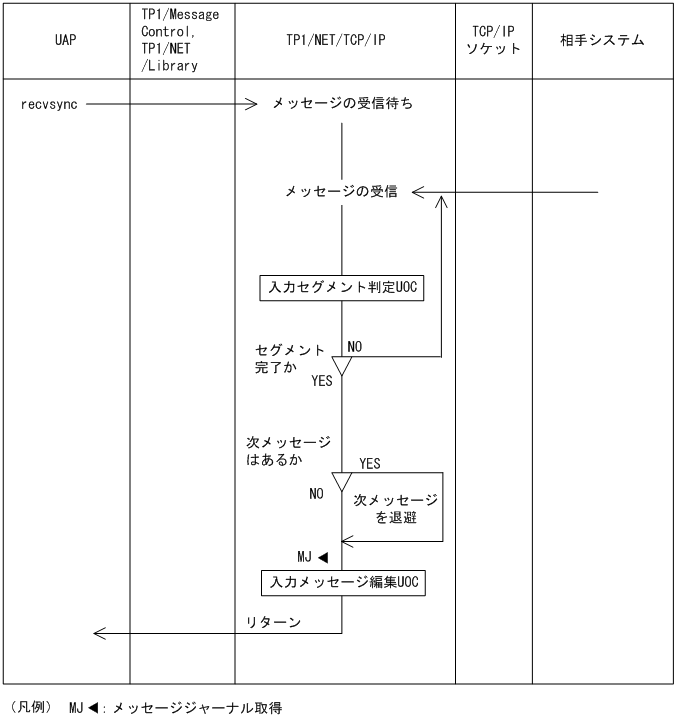

![[図データ]](FIGURE/ZU0D0050.GIF)

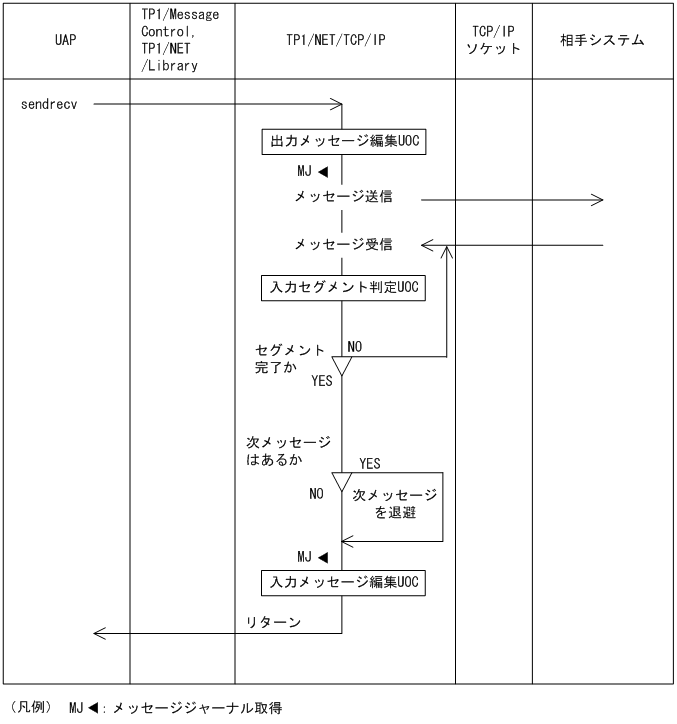

![[図データ]](FIGURE/ZU0D0060.GIF)

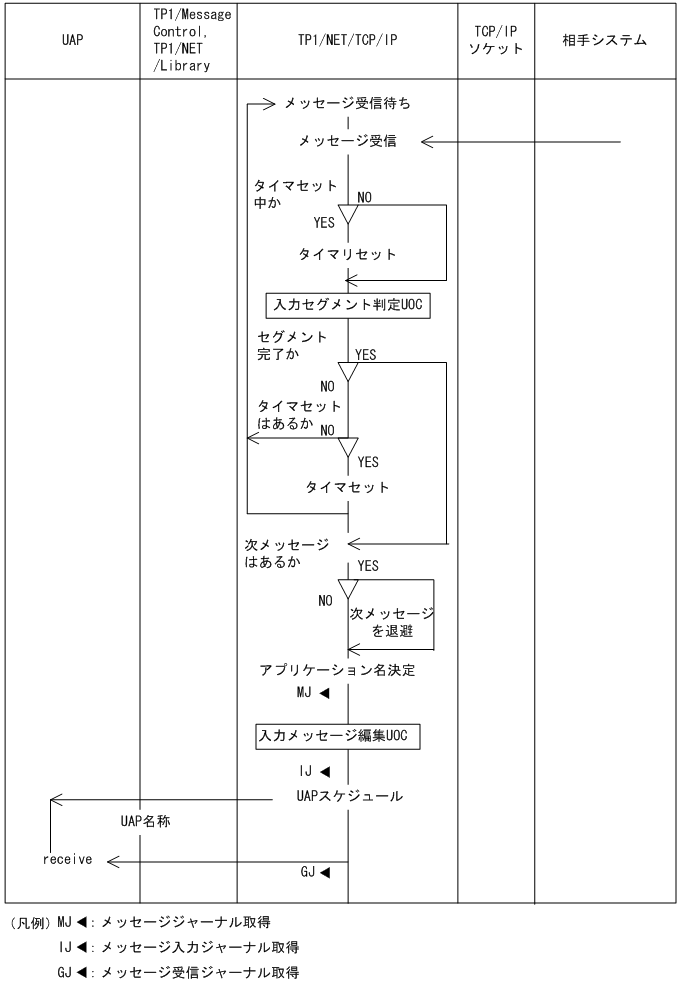

![[図データ]](FIGURE/ZU0D0070.GIF)
