4.2.4　.NETインタフェース定義から生成したクライアントスタブの使用例，およびXMLスキーマ例

クライアントスタブの使用例，およびXMLスキーマ例を次に示します。

この例で呼び出すSPP.NETのサービスメソッドの情報は次のとおりです。

なお，コメント中の(1)，(2)などは「4.2.2　クライアントスタブの使用方法」の説明の番号に対応しています。

〈この項の構成〉

(1)　.NETインタフェース定義の定義例（C#の場合）

using System;

namespace MyCompany
{
  public interface IGyoumuA
  {
    void Service1(string dataId, byte[] data);
    string[] Service2(string key);
    int Service3(int inCount, ref string[] ids);
  }
}

ページの先頭へ

(2)　入力データ用XMLスキーマ例（IGyoumuA_Service3_InData.xsd）

<?xml version="1.0" encoding="utf-8"?>
<xs:schema elementFormDefault="qualified"
 xmlns:xs="http://www.w3.org/2001/XMLSchema">
  <xs:element name="IGyoumuA_Service3_InData"
   type="IGyoumuA_Service3_InData" />
  <xs:complexType name="IGyoumuA_Service3_InData">
    <xs:sequence>
      <xs:element minOccurs="1" maxOccurs="1" name="inCount"
       type="xs:int" />
      <xs:element minOccurs="0" maxOccurs="1" name="ids"
       type="ArrayOfString" />
    </xs:sequence>
  </xs:complexType>
  <xs:complexType name="ArrayOfString">
    <xs:sequence>
      <xs:element minOccurs="0" maxOccurs="unbounded"
       name="string" nillable="true" type="xs:string" />
    </xs:sequence>
  </xs:complexType>
</xs:schema>

ページの先頭へ

(3)　出力データ用XMLスキーマ例（IGyoumuA_Service3_OutData.xsd）

<?xml version="1.0" encoding="utf-8"?>
<xs:schema elementFormDefault="qualified"
 xmlns:xs="http://www.w3.org/2001/XMLSchema">
  <xs:element name="IGyoumuA_Service3_OutData"
   type="IGyoumuA_Service3_OutData" />
  <xs:complexType name="IGyoumuA_Service3_OutData">
    <xs:sequence>
      <xs:element minOccurs="0" maxOccurs="1" name="ids"
       type="ArrayOfString" />
      <xs:element minOccurs="1" maxOccurs="1" name="returnValue"
       type="xs:int" />
    </xs:sequence>
  </xs:complexType>
  <xs:complexType name="ArrayOfString">
    <xs:sequence>
      <xs:element minOccurs="0" maxOccurs="unbounded"
       name="string" nillable="true" type="xs:string" />
    </xs:sequence>
  </xs:complexType>
</xs:schema>

ページの先頭へ

(4)　クライアントスタブの使用例（ASP.NET Webアプリケーション，C#の場合）

using System;
using Hitachi.OpenTP1;
using Hitachi.OpenTP1.Connector;

namespace MyCompany
{
  public class MyForm1 : System.Web.UI.Page
  {
    …
    private void Button1_Click(object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
      // グローバル変数のアプリケーション状態から
      // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
          (TP1ConnectionManager)this.Application["tcmTP1Host1"];
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        IGyoumuAStub server = new IGyoumuAStub(tc, "GRP1");
        // (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS;
        // (4) 最大応答待ち時間
        server.WatchTime = 180;
        // (5) 入力データの設定
        string[] ids = new string[]{"data1","data2","data3"};
        // (6) Service3を呼び出す
        int index = server.Service3(3, ref ids);
        // (7) 戻り値，出力パラメタの参照
        this.textBox1.Text = ids[index];
      } catch (TP1UserException exp) {
        // Service3()からユーザ例外がスローされた
      } catch (TP1RemoteException exp) {
        // Service3()で予期しない例外発生
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (8) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
  }
}

ページの先頭へ

(5)　クライアントスタブの使用例（ASP.NET Webアプリケーション，J#の場合）

package MyCompany;
import System.*;
import Hitachi.OpenTP1.*;
import Hitachi.OpenTP1.Client.*;

public class MyForm1 extends System.Web.UI.Page
{
    …
    private void Button1_Click(Object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
      // グローバル変数のアプリケーション状態から
      // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
        (TP1ConnectionManager)this.get_Application().
                              Get("tcmTP1Host1");
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        IGyoumuAStub server = new IGyoumuAStub(tc, "GRP1");
        // (4) RPC呼び出し形態
        server.set_Flags(RpcInfo.DCNOFLAGS);
        // (4) 最大応答待ち時間
        server.set_WatchTime(180);
        // (5) 入力データの設定
        StringArrayHolder idsHolder = new StringArrayHolder();
        // (5) 入力データの設定
        String[] ids = new String[]{"data1","data2","data3"};
        // (6) Service3を呼び出す
        int index;
        // (6) Service3を呼び出す
        index  = server.Service3(3, idsHolder);
        // (7) 戻り値，出力パラメタの参照
        this.textBox1.set_Text(idsHolder.get_Value()[index]);
      } catch (TP1UserException exp) {
        // Service3()からユーザ例外がスローされた
      } catch (TP1RemoteException exp) {
        // Service3()で予期しない例外発生
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (System.Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (8) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
}

ページの先頭へ

(6)　クライアントスタブの使用例（ASP.NET Webアプリケーション，Visual Basicの場合）

Imports System
Imports Hitachi.OpenTP1
Imports Hitachi.OpenTP1.Connector

Namespace MyCompany
  Public Class MyForm1
      Inherits System.Web.UI.Page
    …
    Private Sub Button1_Click(ByVal sender As System.Object, _
        ByVal e As System.EventArgs) Handles Button1.Click
      Dim tcm As TP1ConnectionManager
      Dim tc As TP1Connection
      Dim ret As Integer
      Dim ids() As String
      Dim index As Integer
      ' このボタンがクリックされたら
      ' OpenTP1<TP1Host1>のサービス要求を行う
      Try
      ' グローバル変数のアプリケーション状態から
      ' TP1ConnectionManagerを取得
        ' (1) TP1ConnectionManagerクラスの生成
        tcm = CType(Application("tcmTP1Host1"), _
                    TP1ConnectionManager)
        ' (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection()
        ' (3) クライアントスタブの生成
        Dim server As IGyoumuAStub = New IGyoumuAStub(tc, "GRP1")
        ' (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS
        ' (4) 最大応答待ち時間
        server.WatchTime = 180
        ' (5) 入力データの設定
        ids = New String(){"data1","data2","data3"}
        ' (6) Service3を呼び出す
        index = server.Service3(3, ids)
        ' (7) 戻り値，出力パラメタの参照
        textBox1.Text = ids(index)
      Catch exp As TP1UserException
        ' Service3()からユーザ例外がスローされた
      Catch exp As TP1RemoteException
        ' Service3()で予期しない例外発生
      Catch exp As TP1ConnectorException
        ' Connector .NETが検知したエラー
      Catch exp As TP1Exception
        ' その他スタブなどが検知したエラー
      Catch exp As Exception
        ' 予期しない例外
      Finally
        If Not(tc Is Nothing) Then
          ' (8) コネクションをコネクションプールに戻す
          tc.Dispose()
        End If
      End Try
    End Sub
  End Class
End Namespace

ページの先頭へ

(7)　クライアントスタブの使用例（ASP.NET Webアプリケーション，C#，RPCデータのXMLマッピング機能を使用した場合）

using System;
using System.Xml;
using Hitachi.OpenTP1;
using Hitachi.OpenTP1.Connector;

namespace MyCompany
{
  public class MyForm1 : System.Web.UI.Page
  {
    …
    private void Button1_Click(object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
      // グローバル変数のアプリケーション状態から
      // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
          (TP1ConnectionManager)this.Application["tcmTP1Host1"];
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        IGyoumuAStub server = new IGyoumuAStub(tc, "GRP1");
        // (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS;
        // (4) 最大応答待ち時間
        server.WatchTime = 180;
        // (5) 入力データの設定
        XmlDocument inDoc = GetInputData();
        // (5) 入力データの設定
        inDoc.SelectSingleNode("/IGyoumuA_Service3_InData/inCount"
                               ).InnerText = "3";
        // (6) Service3ByXmlを呼び出す
        XmlDocument outDoc = server.Service3ByXml(inDoc);
        // (7) 戻り値，出力パラメタの参照
        String index =
         outDoc.SelectSingleNode(
         "/IGyoumuA_Service3_OutData/returnValue").InnerText;
        // (7) 戻り値，出力パラメタの参照
        this.textBox1.Text =
         outDoc.SelectSingleNode(
         "/IGyoumuA_Service3_OutData/ids["+index+"]").InnerText;
      } catch (TP1UserException exp) {
        // Service3()からユーザ例外がスローされた
      } catch (TP1RemoteException exp) {
        // Service3()で予期しない例外発生
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (8) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
  }
}

ページの先頭へ

(8)　クライアントスタブの使用例（ASP.NET Webアプリケーション，J#，RPCデータのXMLマッピング機能を使用した場合）

package MyCompany;
import System.*;
import System.Xml.*;
import Hitachi.OpenTP1.*;
import Hitachi.OpenTP1.Client.*;

public class MyForm1 extends System.Web.UI.Page
{
    …
    private void Button1_Click(Object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
      // グローバル変数のアプリケーション状態から
      // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
         (TP1ConnectionManager)this.get_Application().
                               Get("tcmTP1Host1");
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        IGyoumuAStub server = new IGyoumuAStub(tc, "GRP1");
        // (4) RPC呼び出し形態
        server.set_Flags(RpcInfo.DCNOFLAGS);
        // (4) 最大応答待ち時間
        server.set_WatchTime(180);
        // (5) 入力データの設定
        XmlDocument inDoc = GetInputData();
        // (5) 入力データの設定
        inDoc.SelectSingleNode("/IGyoumuA_Service3_InData/inCount"
                               ).set_InnerText("3");
        // (6) Service3ByXmlを呼び出す
        XmlDocument outDoc = server.Service3ByXml(inDoc);
        // (7) 戻り値，出力パラメタの参照
        String index =
        outDoc.SelectSingleNode(
        "/IGyoumuA_Service3_OutData/returnValue").get_InnerText();
        // (7) 戻り値，出力パラメタの参照
        this.textBox1.set_Text(
        outDoc.SelectSingleNode(
        "/IGyoumuA_Service3_OutData/ids["+index+"]"
                                ).get_InnerText());
      } catch (TP1UserException exp) {
        // Service3()からユーザ例外がスローされた
      } catch (TP1RemoteException exp) {
        // Service3()で予期しない例外発生
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (System.Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (8) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
}

ページの先頭へ

(9)　クライアントスタブの使用例（ASP.NET Webアプリケーション，Visual Basic，RPCデータのXMLマッピング機能を使用した場合）

Imports System
Imports System.Xml
Imports Hitachi.OpenTP1
Imports Hitachi.OpenTP1.Connector

Namespace MyCompany
  Public Class MyForm1
      Inherits System.Web.UI.Page
    …
    Private Sub Button1_Click(ByVal sender As System.Object, _
        ByVal e As System.EventArgs) Handles Button1.Click
      Dim tcm As TP1ConnectionManager
      Dim tc As TP1Connection
      Dim ret As Integer
      Dim ids() As String
      Dim index As String
      Dim inDoc, outDoc As XmlDocument
      ' このボタンがクリックされたら
      ' OpenTP1<TP1Host1>のサービス要求を行う
      Try
      ' グローバル変数のアプリケーション状態から
      ' TP1ConnectionManagerを取得
        ' (1) TP1ConnectionManagerクラスの生成
        tcm = CType(Application("tcmTP1Host1"), _
                    TP1ConnectionManager)
        ' (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection()
        ' (3) クライアントスタブの生成
        Dim server As IGyoumuAStub = New IGyoumuAStub(tc, "GRP1")
        ' (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS
        ' (4) 最大応答待ち時間
        server.WatchTime = 180
        ' (5) 入力データの設定
        inDoc = GetInputData()
        ' (5) 入力データの設定
        inDoc.SelectSingleNode( _
          "/IGyoumuA_Service3_InData/inCount").InnerText = "3"
        ' (6) Service3ByXmlを呼び出す
        outDoc = server.Service3ByXml(inDoc)
        ' (7) 戻り値，出力パラメタの参照
        index = outDoc.SelectSingleNode( _
         "/IGyoumuA_Service3_OutData/returnValue").InnerText
        ' (7) 戻り値，出力パラメタの参照
        this.textBox1.Text = outDoc.SelectSingleNode( _
          "/IGyoumuA_Service3_OutData/ids["+index+"]").InnerText
      Catch exp As TP1UserException
        ' Service3()からユーザ例外がスローされた
      Catch exp As TP1RemoteException
        ' Service3()で予期しない例外発生
      Catch exp As TP1ConnectorException
        ' Connector .NETが検知したエラー
      Catch exp As TP1Exception
        ' その他スタブなどが検知したエラー
      Catch exp As Exception
        ' 予期しない例外
      Finally
        If Not(tc Is Nothing) Then
          ' (8) コネクションをコネクションプールに戻す
          tc.Dispose()
        End If
      End Try
    End Sub
  End Class
End Namespace

ページの先頭へ

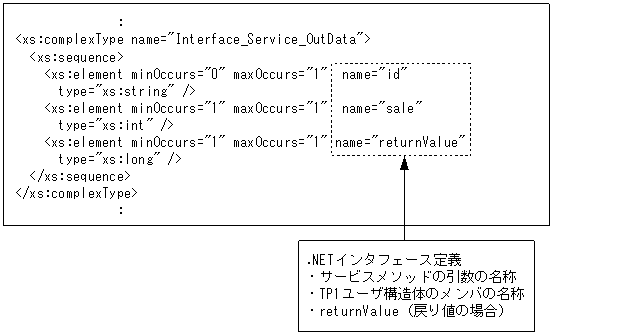

(10)　XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにnormalを指定した場合1）

[図データ]

ページの先頭へ

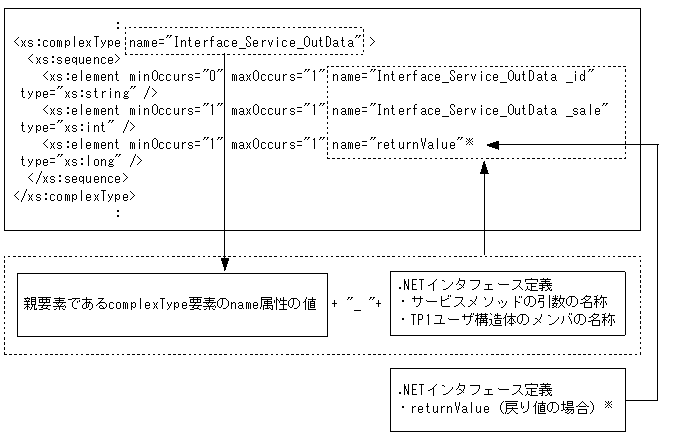

(11)　XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合1）

[図データ]

注※

親要素であるcomplexType要素のname属性の値は付加しないで，returnValueだけが指定されます。

ページの先頭へ

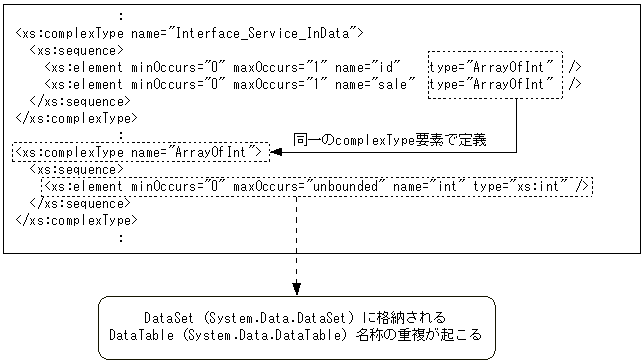

(12)　XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにnormalを指定した場合2）

[図データ]

ページの先頭へ

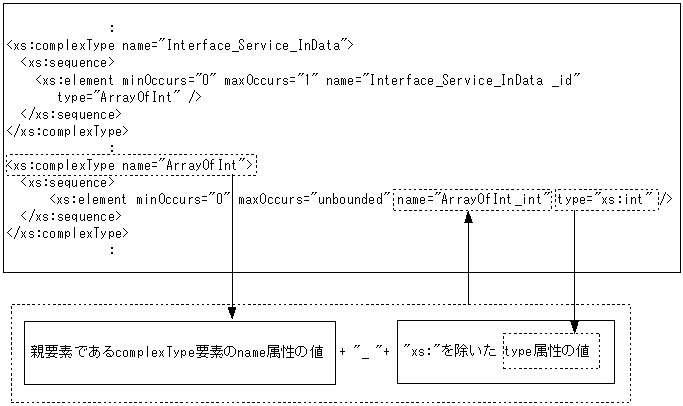

(13)　XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合2）

[図データ]

ページの先頭へ

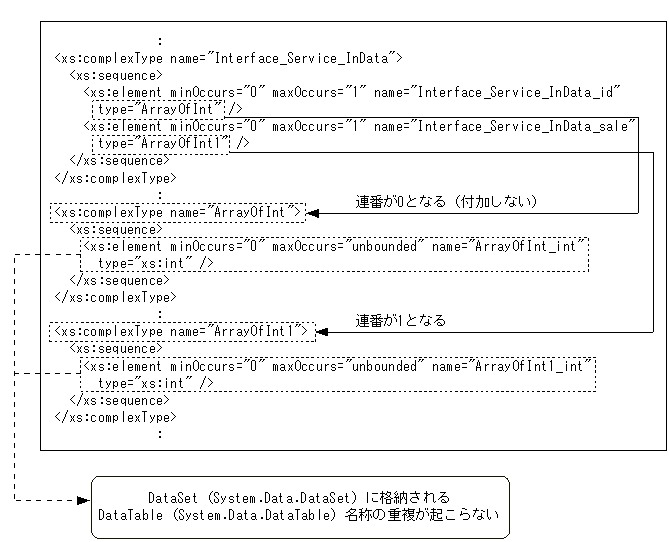

(14)　XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合3）

[図データ]

ページの先頭へ

商品名称に関する表示

All Rights Reserved. Copyright (C) 2006, 2018, Hitachi, Ltd.
