4.2.3 XMLスキーマの定義方法

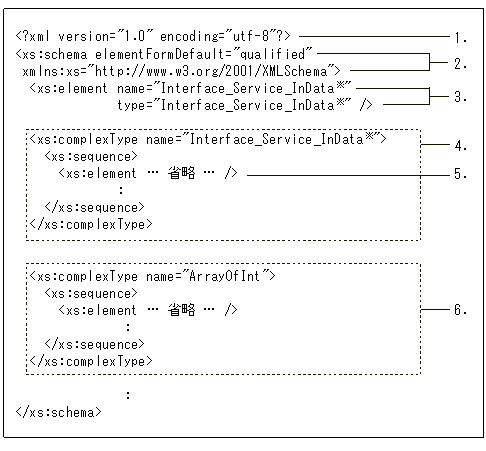

入力データ用XMLスキーマおよび出力データ用XMLスキーマの定義形式に示します。
![[図データ]](GRAPHICS/ZU170010.GIF)
- 注※
-
すべて同じ値が指定されます。
-
XML宣言ノードのversion属性には1.0，encoding属性にはutf-8が指定されます。
-
schema要素のelementFormDefault属性にはqualified，xmlns属性には名前空間URIとして「http://www.w3.org/2001/XMLSchema」が指定されます。
-
ルート要素となるelement要素のname属性には，入力データ用XMLスキーマの場合，「〈.NETインタフェース定義のインタフェース名称〉_〈.NETインタフェース定義のサービスメソッド名称〉_InData」，出力データ用XMLスキーマの場合，「〈.NETインタフェース定義のインタフェース名称〉_〈.NETインタフェース定義のサービスメソッド名称〉_OutData」が指定されます。type属性には，name属性と同じ値が指定されます。
-
3.のtype属性がcomplexType要素で定義されます。complexType要素のname属性には，3.のtype属性と同じ値が指定されます。
-
sequence要素の子要素としてelement要素が定義されます。element要素は，.NETインタフェース定義のサービスメソッドの引数，TP1ユーザ構造体のメンバ，および戻り値によって定義されます。.NETインタフェース定義のサービスメソッドの引数，TP1ユーザ構造体のメンバ，および戻り値から定義されるelement要素を表4-7に示します。
-
5.のelement要素のtype属性がcomplexType要素で定義されます。element要素のtype属性が配列型，およびTP1ユーザ構造体の場合に定義されるcomplexType要素を表4-8に示します。
|
.NETインタフェース定義のサービスメソッドの引数，TP1ユーザ構造体のメンバ，および戻り値 |
入力データ用XMLスキーマおよび出力データ用XMLスキーマのelement要素 |
|---|---|
|
System.Byte |
<xs:element minOccurs="1" maxOccurs="1" name="paramName※1" type="xs:unsignedByte"/> |
|
System.Int16 |
<xs:element minOccurs="1" maxOccurs="1" name="paramName※1" type="xs:short"/> |
|
System.Int32 |
<xs:element minOccurs="1" maxOccurs="1" name="paramName※1" type="xs:int"/> |
|
System.Int64 |
<xs:element minOccurs="1" maxOccurs="1" name="paramName※1" type="xs:long"/> |
|
System.String |
<xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="xs:string"/> |
|
System.Byte[] |
<xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="xs:base64Binary"/> |
|
System.Int16[] |
<xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="ArrayOfShort※2"/> |
|
System.Int32[] |
<xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="ArrayOfInt※2"/> |
|
System.Int64[] |
<xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="ArrayOfLong※2"/> |
|
System.String[] |
<xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="ArrayOfString※2"/> |
|
TP1ユーザ構造体 |
xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="〈TP1ユーザ構造体名〉※2"/> |
|
TP1ユーザ構造体配列 |
<xs:element minOccurs="0" maxOccurs="1" name="paramName※1" type="ArrayOf〈TP1ユーザ構造体名〉※2"/> |
- 注※1
-
クライアントスタブ生成コマンド（if2cstub）の-Xオプションにnormalを指定した場合，次の値が指定されます。
-
引数の場合：.NETインタフェース定義のサービスメソッドの引数の名称
-
TP1ユーザ構造体のメンバの場合：TP1ユーザ構造体のメンバの名称
-
戻り値の場合：returnValue
このXMLスキーマ例を「4.2.4(10) XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにnormalを指定した場合1）」に示します。
また，-Xオプションにdatasetを指定した場合，次の値が指定されます。
-
引数の場合：〈complexType要素のname属性の値〉_〈.NETインタフェース定義のサービスメソッドの引数の名称〉
-
TP1ユーザ構造体のメンバの場合：〈complexType要素のname属性の値〉_〈TP1ユーザ構造体のメンバの名称〉
-
戻り値の場合：returnValue
このXMLスキーマ例を「4.2.4(11) XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合1）」に示します。
-
- 注※2
-
クライアントスタブ生成コマンド（if2cstub）で，-Xオプションにnormalを指定した場合のXMLスキーマ例を「4.2.4(12) XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにnormalを指定した場合2）」に示します。
また，クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合で，二つ以上のelement要素のtype属性が同一のcomplexType要素で定義されたとき，Connector .NETによってelement要素の数だけcomplexType要素が定義されます。element要素のtype属性の値は，「〈complexType要素のname属性の値〉〈同一のcomplexType要素を定義したtype属性が定義されているelement要素の個数の連番〉」となります。element要素の個数の連番は，0から始まり，1，2…と割り当てられます。このXMLスキーマ例を「4.2.4(13) XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合2）」に示します。
|
element要素のtype属性 |
入力データ用XMLスキーマおよび出力データ用XMLスキーマのcomplexType要素 |
|---|---|
|
ArrayOfShort （+連番（1，2，…）） |
<xs:complexType name="ArrayOfShort"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="short※1" type="xs:short"/> </xs:sequence> </xs:complexType> |
|
ArrayOfInt （+連番（1，2，…）） |
<xs:complexType name="ArrayOfInt"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="int※1" type="xs:int"/> </xs:sequence> </xs:complexType> |
|
ArrayOfLong （+連番（1，2，…）） |
<xs:complexType name="ArrayOfLong"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="long※1" type="xs:long"/> </xs:sequence> </xs:complexType> |
|
ArrayOfString （+連番（1，2，…）） |
<xs:complexType name="ArrayOfString"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="string※1" nillable="true" type="xs:string"/> </xs:sequence> </xs:complexType> |
|
TP1ユーザ構造体名 （+連番（1，2，…）） |
<xs:complexType name="(TP1ユーザ構造体名)"> <xs:sequence> <xs:element … 省略 … />(TP1ユーザ構造体のメンバの要素※2) ： </xs:sequence> </xs:complexType> |
|
ArrayOf(TP1ユーザ構造体名) （+連番（1，2，…）） |
<xs:complexType name="ArrayOf(TP1ユーザ構造体名)"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="(TP1ユーザ構造体名)※1" nillable="true" type="(TP1ユーザ構造体名)"/> </xs:sequence> </xs:complexType> |
- 注※1
-
クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合，「〈complexType要素のname属性の値〉_〈「xs:」を除いたtype属性の値〉」が指定されます。このXMLスキーマ例を「4.2.4(14) XMLスキーマ例（クライアントスタブ生成コマンド（if2cstub）の-Xオプションにdatasetを指定した場合3）」に示します。
- 注※2
-
.NETインタフェース定義のTP1ユーザ構造体のメンバに指定される値については，表4-7を参照してください。
