5.8.6 サンプルシナリオテンプレートの利用
TP1/LiNKでは,スケールアウトのシナリオテンプレートのうち,新しいTP1/LiNKのノードを追加するシナリオのサンプルシナリオテンプレートを提供しています。
TP1/LiNKをインストールした状態でサンプルシナリオテンプレート(OpenTP1_ScenarioScaleout)を実行すると,新しいTP1/LiNKの環境構築をしたあとに,TP1/LiNKとサンプルユーザサーバ(SPP)を起動します。サンプルシナリオテンプレートをカスタマイズすると,使用する環境に合わせて,スケールアウトを簡単に実行できます。
(1) サンプルシナリオテンプレートの概要
サンプルシナリオテンプレートの概要について説明します。
サンプルシナリオテンプレートは,次の表に示す処理を実行します。
項番 |
処理内容 |
シナリオテンプレートの名称 |
参照する入力シナリオ変数 |
---|---|---|---|
1 |
TP1/LiNKインストールフォルダ取得 |
OpenTP1_GetInstDir |
|
2 |
TP1/LiNKフォルダの作成 |
OpenTP1_MakeTP1Dir |
|
3 |
TP1/LiNKの定義設定 |
OpenTP1_SetConfig |
|
4 |
ノード識別子の設定 |
OpenTP1_ChangeNodeID |
|
5 |
TP1/LiNKの登録 |
OpenTP1_Deploy |
|
6 |
TP1/LiNKの起動 |
OpenTP1_Start |
|
7 |
UAP(サンプルプログラム)の起動 |
OpenTP1_StartUAP |
|
- 注※
-
シナリオ入力変数INST_DIRは,項番1の「TP1/LiNKインストールフォルダ取得」ジョブによって取得されます。そのあとのジョブに引き継がれるため,ユーザが入力する必要はありません。
シナリオテンプレートごとに詳細を説明します。
-
TP1/LiNKインストールフォルダ取得(OpenTP1_GetInstDir)
システム環境変数のDCDIRをTP1/LiNKのインストールフォルダとして取得します。また,得られたTP1/LiNKインストールフォルダを出力シナリオ変数OUT_INST_DIRに引き継ぎます。
-
TP1/LiNKフォルダの作成
TP1/LiNKフォルダを作成します。TP1/LiNKのフォルダ作成バッチファイル(TP1/LiNKインストールフォルダ\jp1_template\examples\tools\dcjmk_dcdir.bat)を使用して,次のTP1/LiNKフォルダを作成します。
フォルダ:入力シナリオ変数DCDIRの設定値
所有者:入力シナリオ変数USER_NAMEの設定値
-
TP1/LiNKの定義設定(OpenTP1_SetConfig)
TP1/LiNK環境設定バッチファイル(%DCDIR%\jp1_template\examples\tools\dcjset_conf.bat)を使用して,定義ファイルおよびロードモジュールを,次に示す順序で設定します。
-
%DCDIR%\jp1_template\examplesフォルダ下にあるaplib,confを%DCDIR%\フォルダ下のaplib,confにコピーする
-
定義ファイルのノード固有情報(ネームサービスのポート番号など)を設定する
-
-
ノード識別子の設定(OpenTP1_ChangeNodeID)
TP1/LiNKのノード識別子を入力シナリオ変数NODE_IDの設定値で設定します。
-
TP1/LiNKの登録
dcsetupmlコマンドを実行し,TP1/LiNKをOSに登録します。
-
TP1/LiNKの起動(OpenTP1_Start)
TP1/LiNKを起動します。
-
UAP(サンプルプログラム)の起動(OpenTP1_StartUAP)
入力シナリオ変数USER_SERVER_NAMEに設定されたユーザサーバのUAPを起動します。
(2) サンプルシナリオテンプレートの登録
サンプルシナリオテンプレートを実行するには,サンプルシナリオテンプレートを,JP1/AJS2 - Scenario Operation Viewの操作によってJP1/AJS - Managerに登録します。
サンプルシナリオテンプレートは,次の場所に格納されています。
/ScenarioLibrary/OpenTP1/TP1_LiNK/OpenTP1_ScenarioScaleout
サンプルシナリオテンプレートを登録するには,次の表に示す入力シナリオ変数を設定します。
入力シナリオ変数 |
内容 |
設定例 |
---|---|---|
DCDIR |
TP1/LiNKインストールフォルダ |
C:\OpenTP1_Multi |
DCCONFPATH |
TP1/LiNKの定義ファイル格納フォルダ |
C:\OpenTP1_Multi\conf |
HOST_NAME※1 |
実行するTP1/LiNKのノードのホスト名 |
hostX |
USER_NAME※1 |
TP1/LiNKのユーザ名 |
Administrator |
USER_SERVER_NAME |
ユーザサーバ名 |
SPP(サンプルでは固定) |
NODE_ID |
TP1/LiNKのノード識別子(ノードごとに一意の4文字以内の文字列) |
smpl |
PORT_NUMBER |
TP1/LiNKのネームポート番号 |
10000 |
MULTI_ID※2 |
マルチOpenTP1の識別子(ノード内で一意の2文字以内の文字列) |
ml |
- 注※1
-
設定を省略できます。
- 注※2
-
オリジナルの場合は設定を省略できます。

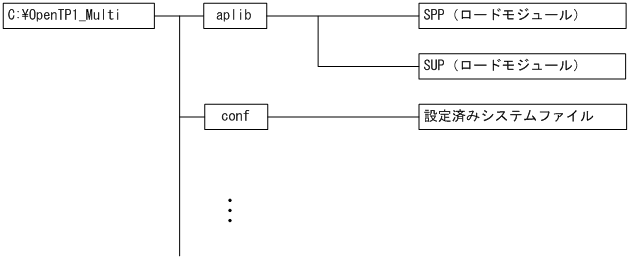

表5-13の設定例の値をサンプルシナリオテンプレートに設定してシナリオを実行した場合,次の図に示すフォルダ構成のTP1/LiNK実行環境が作成されます。
|
(3) サンプルシナリオテンプレートのカスタマイズ
サンプルとして提供される定義ファイルやTP1/LiNK環境設定バッチファイルなどをカスタマイズすると,TP1/LiNKの構成を簡単に変更できます。また,使用する環境に合わせてカスタマイズしたファイルを,TP1/LiNKのインストール環境とともにDPMで作成するマスタディスクに格納すると,スケールアウトを簡単に実行できます。
ユーザがカスタマイズできるサンプルファイルを次に示します。
-
サンプルプログラムのロードモジュール
-
定義ファイル
-
TP1/LiNK環境設定バッチファイル
各ファイルのカスタマイズ方法を次に示します。
(a) サンプルプログラムのロードモジュールのカスタマイズ
業務に合わせたSUPおよびSPPを作成し,ロードモジュール(実行形式ファイル)を任意のフォルダに格納してください。
(b) 定義ファイルおよびTP1/LiNK環境設定バッチファイルのカスタマイズ
TP1/LiNKの定義をカスタマイズするには,定義ファイルおよびTP1/LiNK環境設定バッチファイルを変更します。
-
定義ファイルのカスタマイズ
TP1/LiNKの各定義ファイルの中で必要なものを,あらかじめTP1/LiNK環境設定GUIで設定しておきます。設定内容をノードごとに変えたい場合は,定義ファイルの内容にシナリオテンプレート用の文字列「@DCxxxxxx@」を設定してください。「@DCxxxxxx@」の値は,dcjchconfコマンドで設定できます。TP1/LiNK環境設定GUIの項目と定義ファイルの関連については,「付録C GUIと定義ファイルの関連」を参照してください。
-
TP1/LiNK環境設定バッチファイルのカスタマイズ
TP1/LiNK環境設定バッチファイルは,定義ファイルに設定された文字列「@DCxxxxxx@」を,dcjchconfコマンドを実行して設定します。サンプルシナリオテンプレートの場合,次の表に示すように設定されます。
表5‒14 サンプルシナリオテンプレートの文字列「@DCxxxxxx@」の設定値 ファイル名
オペランド名
定義ファイルの設定値
TP1/LiNK環境設定バッチファイルの設定値※1
betranrc
node_id※2
@DCNODE_ID@
?NODE_ID?
name_port
@DCport_number@
?PORT_NUMBER?
- 注※1
-
「?」で囲まれた文字列は,入力シナリオ変数に設定された値を示します。
- 注※2
-
サンプルシナリオテンプレートが実行する「ノード識別子の設定」シナリオを実行すると,自動的に設定されます。
