2.6.4　TP1/Webと連携したRPC機能

TP1/Client/Jから利用できるTP1/Webのサービスセットを次に示します。

• Java to SPPゲートウェイ機能（DC_JGW機能）

• Java toユーザサービス機能（DC_JUSR機能）

各サービスセットの詳細については，マニュアル「TP1/Web 使用の手引」を参照してください。

TP1/Webと連携したRPC機能のサービス要求の流れを図2-29〜図2-33に示します。

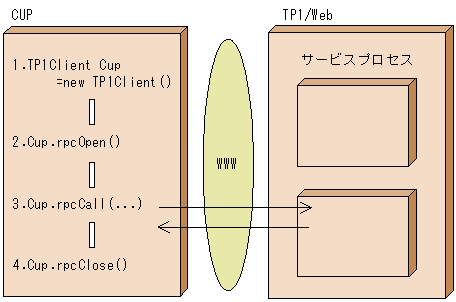

図2‒29　dcrapautoconnect=Yを指定した場合の連携

dcrapautoconnect=Yを指定した場合，次のような流れになります。

1. TP1/Client/Jが提供するTP1Clientクラスのインスタンスを作成する。

2. rpcOpenメソッドを呼び出してCUPのRPC環境を初期化する。

3. rpcCallメソッドを呼び出して該当するSPPにサービス要求を行う。

   rpcCallメソッド内部では，次のように処理される。

   dcrapautoconnect=Yなので，まずdcweburlオペランドに定義されたTP1/WebのCGIプロセスに対してセションを開始する。次に，サービス要求メッセージを送信する。

4. rpcCloseメソッドを呼び出してRPC環境を解放する（セションを終了する）。

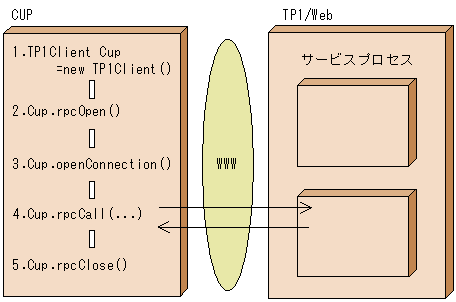

   図2‒30　dcrapautoconnect=Nを指定し，dcweburlオペランドを定義した場合の連携

dcrapautoconnect=Nを指定し，dcweburlオペランドを定義した場合，次のような流れになります。

1. TP1/Client/Jが提供するTP1Clientクラスのインスタンスを作成する。

2. rpcOpenメソッドを呼び出してCUPのRPC環境を初期化する。

3. 引数なしのopenConnectionメソッドを呼び出してdcweburlで定義されたTP1/WebのCGIプロセスに対してセションを開始する。

4. rpcCallメソッドを呼び出して該当するSPPにサービス要求を行う。

5. rpcCloseメソッドを呼び出してRPC環境を解放する（セションを終了する）。

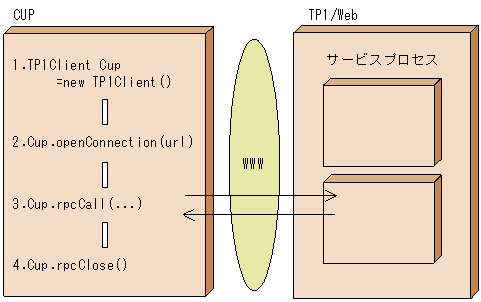

   図2‒31　URLを指定したopenConnectionメソッドを使用する場合の連携

URLを指定したopenConnectionメソッドを使用する場合，次のような流れになります。

1. TP1/Client/Jが提供するTP1Clientクラスのインスタンスを作成する。

2. URLを指定したopenConnectionメソッドを呼び出してTP1/WebのCGIプロセスに対してセションを開始する。

3. rpcCallメソッドを呼び出して該当するSPPにサービス要求を行う。

4. rpcCloseメソッドを呼び出してRPC環境を解放する（セションを終了する）。

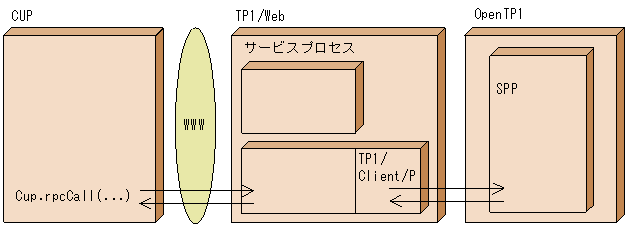

   図2‒32　DC_JGWサービスセットを使用した場合にサービスが実行される流れ

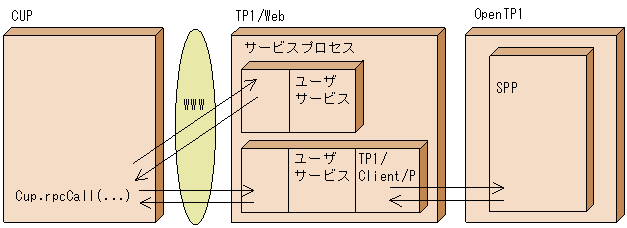

   図2‒33　DC_JUSRサービスセットを使用した場合にサービスが実行される流れ
