OpenTP1 Version 7　分散トランザクション処理機能　OpenTP1 クライアント使用の手引 TP1/Client/J編

2.4.5　ユースケースごとの設定方法とポートの割り当て

TCP/IP通信機能の主なユースケースを表2-3に示し，それぞれのユースケースの設定方法とポートの割り当てについて説明します。ユースケースごとの設定方法と使用するポート番号を表2-4に示します。

表2‒3　TCP/IP通信機能のユースケース

項番

ユースケース

1

MHPがサーバ型でメッセージの一方送信を行う場合

2

MHPがクライアント型でメッセージの一方受信を行う場合

3

MHPがサーバ型でメッセージの送受信を一つのコネクションで行う場合

4

MHPがクライアント型でメッセージの送受信を一つのコネクションで行う場合
〈この項の構成〉

(1)　MHPがサーバ型でメッセージの一方送信を行う場合

メッセージの一方送信を次の図に示します。

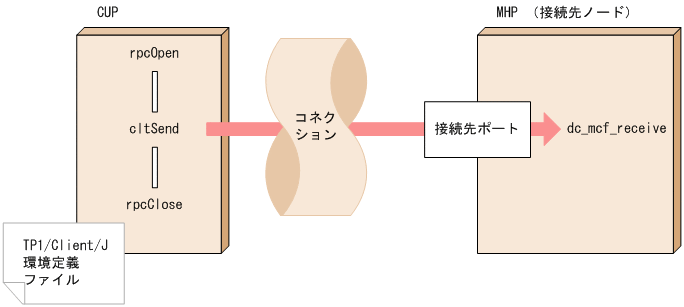

図2‒22　MHPがサーバ型でメッセージの一方送信を行う場合

[図データ]

メッセージの一方送信は，CUPから接続先のポートに対してコネクションを確立しメッセージの送信を行います。

メッセージの一方送信を行う場合は，次の設定をしてください。その他の設定は条件に応じて設定してください。

接続先のノード名，またはポート番号がCUPごとに異なる場合は，CUPごとに設定を変更してください。CUPごとのTP1/Client/J環境定義の設定方法については，「5.2.3　TP1/Client/J環境定義を指定するときの注意事項」を参照してください。

ページの先頭へ

(2)　MHPがクライアント型でメッセージの一方受信を行う場合

メッセージの一方受信を次の図に示します。

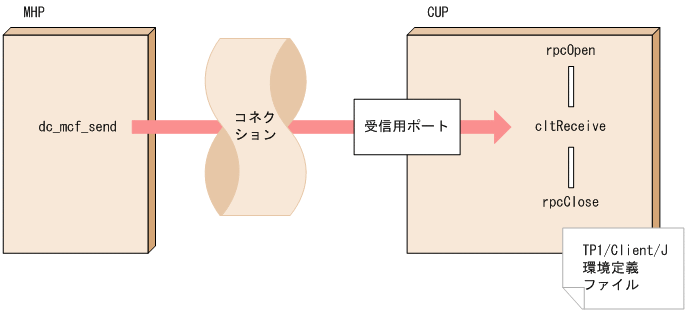

図2‒23　MHPがクライアント型でメッセージの一方受信を行う場合

[図データ]

メッセージの一方受信は，MHPからCUPに割り当てられた受信用ポートに対してコネクションを確立し，メッセージの送信を行います。

メッセージの一方受信を行う場合は，次の設定をしてください。その他の設定は条件に応じて設定してください。

マルチスレッドで動作するCUPを含め，同一マシンでCUPを複数実行する場合は，TP1/Client/J環境定義dcrcvportオペランドをCUPごと（スレッドごと）に異なるポート番号となるように設定してください。CUPごとのTP1/Client/J環境定義の設定方法については，「5.2.3　TP1/Client/J環境定義を指定するときの注意事項」を参照してください。

ページの先頭へ

(3)　MHPがサーバ型でメッセージの送受信を一つのコネクションで行う場合

MHPがサーバ型でメッセージの送受信を一つのコネクションで行う場合を次の図に示します。

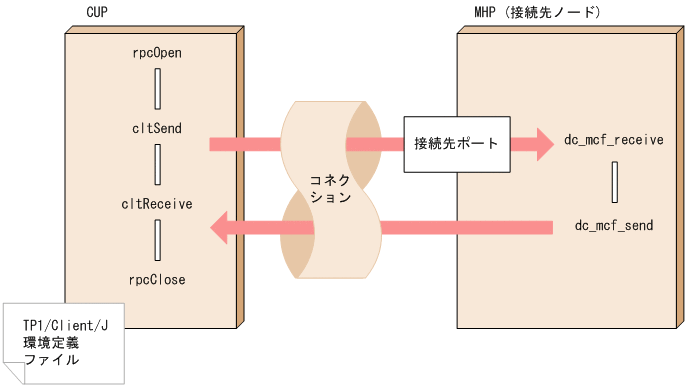

図2‒24　MHPがサーバ型でメッセージの送受信を一つのコネクションで行う場合

[図データ]

MHPがサーバ型でメッセージの送受信を一つのコネクションで行う場合，CUPから接続先のポートに対してコネクションを確立し，そのコネクションを使用してメッセージを送受信するため，CUPでは受信用のポートを使用しません。そのため，TP1/Client/J環境定義dcrcvportオペランドを設定する必要はありません。

MHPがサーバ型でメッセージの送受信を一つのコネクションで行う場合は，次の設定をしてください。その他の設定は条件に応じて設定してください。

接続先のノード名，またはポート番号がCUPごとに異なる場合は，CUPごとに設定を変更してください。CUPごとのTP1/Client/J環境定義の設定方法については，「5.2.3　TP1/Client/J環境定義を指定するときの注意事項」を参照してください。

注意事項

何らかの障害が発生しコネクションが切断された場合，cltReceiveメソッド，およびcltAssemReceiveメソッドを実行しないでください。コネクションの切断を検知した場合は，cltSendメソッド，またはcltAssemSendメソッドを再実行し，コネクションを確立してからメッセージを受信してください。

ページの先頭へ

(4)　MHPがクライアント型でメッセージの送受信を一つのコネクションで行う場合

MHPがクライアント型でメッセージの送受信を一つのコネクションで行う場合を次の図に示します。

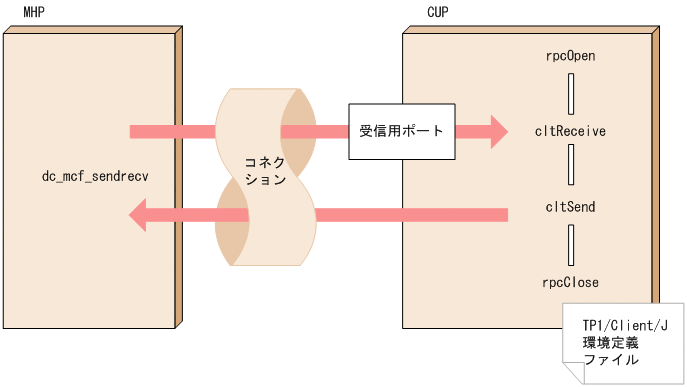

図2‒25　MHPがクライアント型でメッセージの送受信を一つのコネクションで行う場合

[図データ]

MHPがクライアント型でメッセージの送受信を一つのコネクションで行う場合，MHPからCUPに割り当てられた受信用ポートに対してコネクションを確立し，そのコネクションを使用してメッセージを送受信します。

MHPがクライアント型でメッセージの送受信を一つのコネクションで行う場合は，次の設定をしてください。その他の設定は条件に応じて設定してください。

マルチスレッドで動作するCUPを含め，同一マシンでCUPを複数実行する場合は，TP1/Client/J環境定義dcrcvportオペランドをCUPごと（スレッドごと）に異なるポート番号となるように設定してください。CUPごとのTP1/Client/J環境定義の設定方法については，「5.2.3　TP1/Client/J環境定義を指定するときの注意事項」を参照してください。

表2‒4　ユースケースごとの設定方法と使用するポート番号

項番

ユースケース

TP1/Client/J環境定義のオペランド

提供APIの発行順序※2

CUPの使用ポート番号

dcsockopenatrcv

dcsndhost※1

dcsndport※1

dcrcvport

dcsndrcvtype

送信

受信

1

MHPがサーバ型でメッセージの一方送信を行う場合

詳細については，「(1)　MHPがサーバ型でメッセージの一方送信を行う場合」を参照してください。

−

接続先のノード名

接続先のポート番号

−

DCCLT_ONEWAY_SND

cltSend

OS自動割り当て

使用しない

2

MHPがクライアント型でメッセージの一方受信を行う場合

詳細については，「(2)　MHPがクライアント型でメッセージの一方受信を行う場合」を参照してください。

N

または省略

−

−

CUPのポート番号

DCCLT_ONEWAY_RCV

cltReceive

使用しない

dcrcvportの値

3

MHPがサーバ型で送受信を一本のコネクションで行う場合

詳細については，「(3)　MHPがサーバ型でメッセージの送受信を一つのコネクションで行う場合」を参照してください。

Y※3

接続先のノード名

接続先のポート番号

−

DCCLT_SNDRCV

cltSend※5

→cltReceive

OS自動割り当て

使用しない

4

MHPがクライアント型で送受信を一本のコネクションで行う場合

詳細については，「(4)　MHPがクライアント型でメッセージの送受信を一つのコネクションで行う場合」を参照してください。

N

または省略※4

−

−

CUPのポート番号

cltReceive※6

→cltSend

使用しない

dcrcvportの値
注※1

接続先ノード名，およびポート番号は，それぞれcltSendメソッド，およびcltAssemSendメソッドの引数hostname（ノード名），portnum（ポート番号）に指定できます。

注※2

表中のcltSendメソッドは，cltAssemSendメソッドを含みます。また，cltReceiveメソッドは，cltAssemReceiveメソッドを含みます。

注※3

dcsockopenatrcvオペランドにNを指定，または省略する設定は，受信用のポートを余分に割り当てるため推奨しません。

注※4

dcsockopenatrcvオペランドにYを指定する設定は，MHPとのコネクション確立の同期をユーザ処理で実装する必要があるため推奨しません。

注※5

cltSendメソッドまたはcltAssemSendメソッドの引数flagsにはDCNOFLAGSを指定してください。

注※6

cltReceiveメソッドまたはcltAssemReceiceメソッドの引数flagsにはDCNOFLAGSを指定してください。

ページの先頭へ
