12.1.1 UAP実行形式プログラムの作成
(1) RPC・XATMIインタフェースのUAP実行形式プログラムの作成

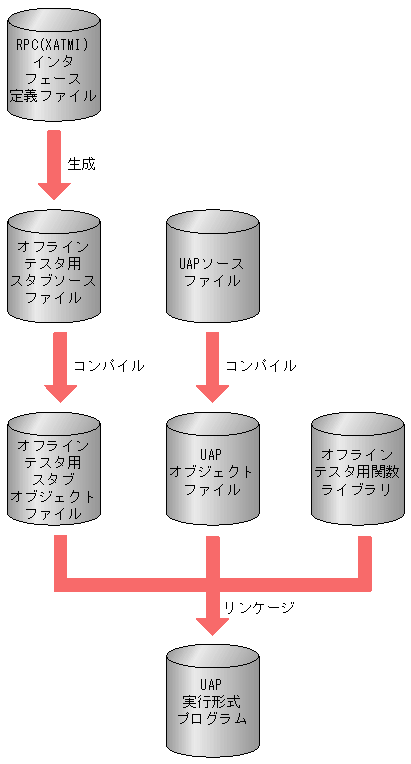

RPC・XATMIインタフェースのUAP実行形式プログラムの作成手順を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU120100.GIF)
RPC・XATMIインタフェースのUAP実行形式プログラムの作成に必要なスタブのソースプログラムは，RPC（XATMI）インタフェース定義ファイルを使用して，OpenTP1のstbmakeコマンドで作成します。stbmakeコマンドについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。
スタブ生成の例を次に示します。
- （例）RPCインタフェース定義ファイルからのスタブ生成
stbmake spp1stb.def 1.-
RPCインタフェース定義ファイル名
この例の場合に生成されるソースファイル名はspp1stb_sstb.cとなります。
-
- （例）XATMIインタフェース定義ファイルからのスタブ生成
stbmake -x spp1stb.def 1.-
XATMIインタフェース定義ファイル名
この例の場合に生成されるソースファイル名はspp1stb_stbx.c，ヘッダファイル名はspp1stb_stbx.hとなります。
-
スタブの生成後，スタブとUAP（C言語，またはCOBOL言語）をコンパイルします。コンパイルに必要なOpenTP1のヘッダファイルは，OpenTP1本体が提供しているものを使用します。
コンパイル終了後，スタブのオブジェクトファイルとUAPのオブジェクトファイルを，オフラインテスタが提供するシミュレート関数ライブラリとリンケージします。
(2) TxRPCインタフェースのUAP実行形式プログラムの作成

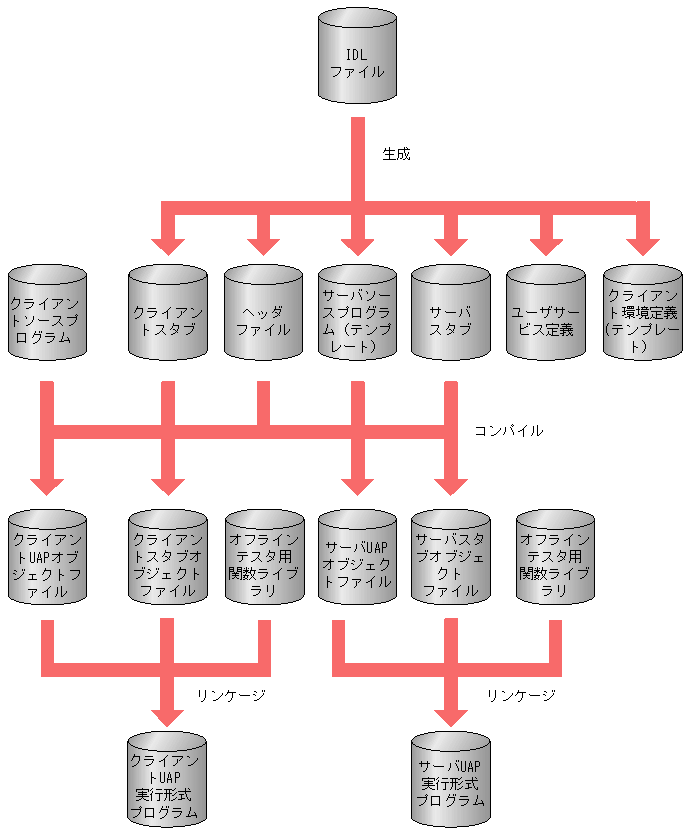

TxRPCインタフェースのUAP実行形式プログラムの作成手順を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU120200.GIF)
TxRPCインタフェースのUAP実行形式プログラムの作成に必要な，クライアントスタブやサーバスタブのソースプログラム，およびサーバUAPのテンプレートなどは，インタフェース定義言語ファイル（IDLファイル）を使用して，OpenTP1のtxidlコマンドで作成します。txidlコマンドについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。
スタブおよびテンプレート生成の例を次に示します。
- （例）IDLファイルからのスタブ生成
txidl spp1.idl 1.-
インタフェース定義言語ファイル名
この例の場合に生成されるファイルは次の六つとなります。
・spp1_cstub.c（クライアントスタブソース）
・spp1_sstub.c（サーバスタブソース）
・Cspp1（クライアント用ユーザサービス定義）
・Sspp1（サーバ用ユーザサービス定義）
・spp1.h（ヘッダファイル）
・spp1.c（サーバソースプログラムテンプレート）
-
ファイルの生成後，テンプレートを基にUAPをコーディングして，スタブとUAP（C言語）をコンパイルします。コンパイルに必要なOpenTP1のヘッダファイルは，OpenTP1本体が提供しているものを使用します。UAPを作成する手順については，マニュアル「OpenTP1 プログラム作成リファレンス C言語編」を参照してください。
コンパイル終了後，スタブのオブジェクトファイルとUAPのオブジェクトファイルを，オフラインテスタが提供するシミュレート関数ライブラリとリンケージします。この場合，クライアントUAPはクライアントスタブのオブジェクトファイルを，サーバUAPはサーバスタブのオブジェクトファイルをリンケージしてください。
