相手システムとISDN網または私設パケット網経由のX.25VCで接続する場合の構成例を図4-17に示します。

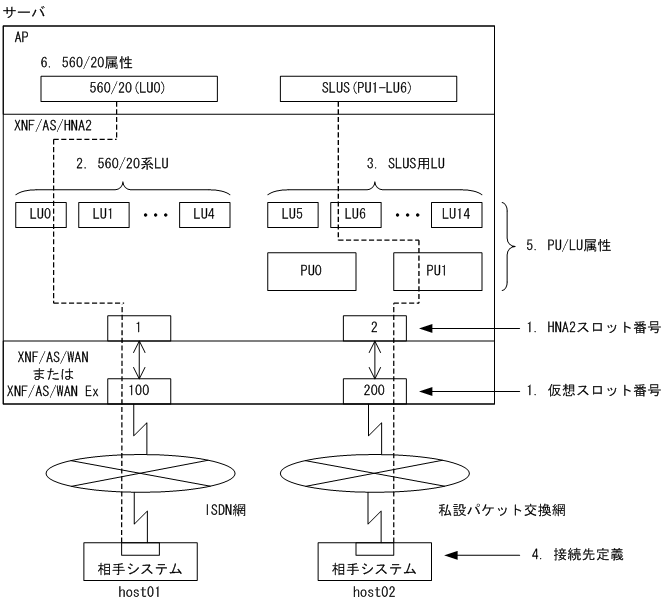

図4-17　相手システムとISDN網または私設パケット網経由のX.25VCで接続する場合の構成例

（凡例）

n.：定義文との対応

定義例を次に示します。なお，定義中の番号は，図4-17の番号と対応しています。


configuration
   version                      1
   max_Line_adapter             2
   max_line                     2
   max_link                     2
   max_X25_link                 10
   max_X25_VASS                 10
   max_SWgroup                  10
   max_VC_network_connection    20
;
/****************************************************************/
/* XNF/AS/WAN 定義文 (ISDN網)                                   */
/****************************************************************/
Line_adapter
   name                 LA01
   location_code        17-08
;
   group
      name         HNA
      type         HDLC
   ;
      line
         name           LINE01
         number         01
         line_type      ISDN_TA_CS
         line_mode      NRM2
         speed          64K
      ;
         link
            name                    LINK01
            VASS                    100 .......................... 1
            data_link_address       3
            max_DPDU                1024
            terminal_ID             0100C
            unit_ID                 018
         ;
/****************************************************************/
/* XNF/AS/WAN 定義文 (私設パケット交換網)                       */
/****************************************************************/
Line_adapter
   name                 LA02
   location_code        37-08
;
   group
      name         HNA2
      type         HDLC
   ;
      line
         name          LINE02
         number        02
         line_type     private_PS
         line_mode     80VC
         speed         4.8K
      ;
         link
            name                 LINK02
            VASS                 200 .......................... 1
            data_link_address    1
            data_link_address2   3
            max_DPDU             1024
         ;
            NL
                min_VC_LCGN        1
                max_VC_LCGN        15
                min_VC_LCN         1
                max_VC_LCN         255
                network_id         8001
                DTE_address        123456
            ;
/****************************************************************/
/* HNA2 スロット情報                                            */
/****************************************************************/
HNA2_slot .....................................................1
   name         HNA2slot1
   slot_no      1         /* 回線アダプタの定義文で定義したVASS */
   link_VASS    100       /* とHNA2 用スロット番号を対応づける  */
;
HNA2_slot .....................................................1
   name         HNA2slot2
   slot_no      2         /* 回線アダプタの定義文で定義したVASS */
   link_VASS    200       /* とHNA2 用スロット番号を対応づける  */
;
/****************************************************************/
/* HNA2 情報                                                    */
/****************************************************************/
HNA2_configuration
   default_slot_no      1
   max_560_LU           5       /* HNA2 リソースの最大値を定義する */ ...2
   max_SLUS_LU          10      /* 配下の全てのLU に共通の属性の設定*/ ..3
   auto_logon           no
   max_SLU_count        128
   max_RU_size          4096
;
/****************************************************************/
/* 接続先情報 : host01                                          */
/****************************************************************/
HNA2_destination ..............................................4
   name                 host01
   slot_no              1         /* HNA2_slot 文で定義したスロット番号 */
   NSAP_address         44000000000814512345670000ffffffffffff7e97
;
/****************************************************************/
/* 接続先情報 : host02                                          */
/****************************************************************/
HNA2_destination ..............................................4
   name                 host02
   slot_no              2         /* HNA2_slot 文で定義したスロット番号 */
   NSAP_address         4880017654321fffffffff0000ffffffffffff7e97
;
/****************************************************************/
/* PU(1)                                                        */
/****************************************************************/
HNA2_PU .......................................................5
   PU_number            1
   destination_name     host02  /* HNA2_destination 文で定義した名称 */
   auto_logon           no        /* 配下の全てのLU に共通属性の設定 */
   unbind_notify        no
;
/* LU(5),LU(6)をHNA2_PU で指定した属性と違う属性に変更 */
   HNA2_LU
      LU_number         5
      auto_logon        yes
   ;
   HNA2_LU
      LU_number         6
      auto_logon        yes
      unbind_notify     yes
   ;
/****************************************************************/
/* 560/20 系LU のデフォルト接続先名称                           */
/****************************************************************/
560_LU ........................................................6
   LU_number            0
   destination_name     host01  /* HNA2_destination 文で定義した名称 */
;
