相手システムと専用線または公衆パケット網経由のX.25PVCで接続する場合の構成例を図4-16に示します。

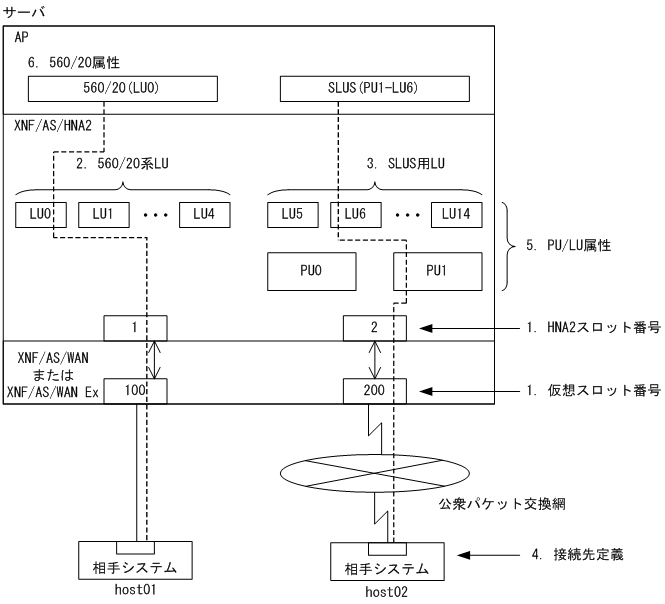

図4-16　相手システムと専用線または公衆パケット網経由のX.25PVCで接続する場合の構成例

（凡例）

n.：定義文との対応

定義例を次に示します。なお，定義中の番号は，図4-16の番号と対応しています。


configuration
    version                     1
    max_Line_adapter            1
    max_line                    2
    max_link                    2
    max_X25_link                10
    max_X25_VASS                10
    max_PVC_network_connection  20
;
/****************************************************************/
/* XNF/AS/WAN 定義文                                            */
/****************************************************************/
Line_adapter
    name                LA01
    location_code       37-08
;
    group
        name                HNA2
        type                HDLC
    ;
        line
            name                LINE01
            number              01
            line_type           leased_line
            line_mode           NRM2
            speed               4.8K
        ;
            link
                name                LINK01
                VASS                100
                data_link_address   3
                max_DPDU            1024
            ;
        line
            name                LINE02
            number              02
            line_type           public_PS
            line_mode           80PVC
            speed               9.6K
        ;
            link
                name                LINK02
                VASS                200
                data_link_address   1
                data_link_address2  3
                max_DPDU            1024
            ;
                NL
                ;
/****************************************************************/
/* HNA2スロット定義文                                           */
/****************************************************************/
HNA2_slot   ......................................................1
    name                HNA2slot1 /*                              */
    slot_no             1   /* 回線アダプタの定義文で定義したVASS */
    link_VASS           100   /* とHNA2用スロット番号を対応づける */
;
HNA2_slot   ......................................................1
    name                HNA2slot2 /*                              */
    slot_no             2   /* 回線アダプタの定義文で定義したVASS */
    link_VASS           200   /* とHNA2用スロット番号を対応づける */
;
/****************************************************************/
/* HNA2情報                                                     */
/****************************************************************/
HNA2_configuration
    max_560_LU          5 /* HNA2リソースの最大値を定義する */ ...2
    max_SLUS_LU         10 /* 配下の全てのLUに共通属性の設定 */ ..3
    auto_logon          no       /*                               */
    default_slot_no     1        /*                               */
    max_SLU_count       128      /*                               */
    max_RU_size         4096     /*                               */
;
/***************************************************************/
/* 接続先情報 : host01                                         */
/***************************************************************/
HNA2_destination   .............................................4
    name                host01    /*                              */
    slot_no             1    /* HNA2_slot文で定義したスロット番号 */
;
/***************************************************************/
/* 接続先情報 : host02                                         */
/***************************************************************/
HNA2_destination   .............................................4
    name                host02    /*                               */
    slot_no             2     /* HNA2_slot文で定義したスロット番号 */
    PVC_LCGN            3         /*                               */
    PVC_LCN             8         /*                               */
;
/***************************************************************/
/* PU(1)                                                       */
/***************************************************************/
HNA2_PU   ......................................................5
    PU_number           1         /*                               */
    destination_name    host02 /* HNA2_destination文で定義した名称 */
    auto_logon          no      /* 配下の全てのLUに共通属性の設定  */
    unbind_notify       no        /*                               */
;
    HNA2_LU                 /* LU(5),LU(6)をHNA2_PUで指定した属性  */
        LU_number           5     /* と違う属性に変更              */
        auto_logon          yes   /*                               */
    ;
    HNA2_LU
        LU_number           6     /*                               */
        auto_logon          yes   /*                               */
        unbind_notify       yes   /*                               */
    ;
/***************************************************************/
/* 560/20系LUのデフォルト接続先名称                            */
/***************************************************************/
560_LU   .......................................................6
    LU_number           0         /*                               */
    destination_name    host01    /*                               */
;
