相手システムとパケット交換網で接続する場合の構成例を図4-13に示します。

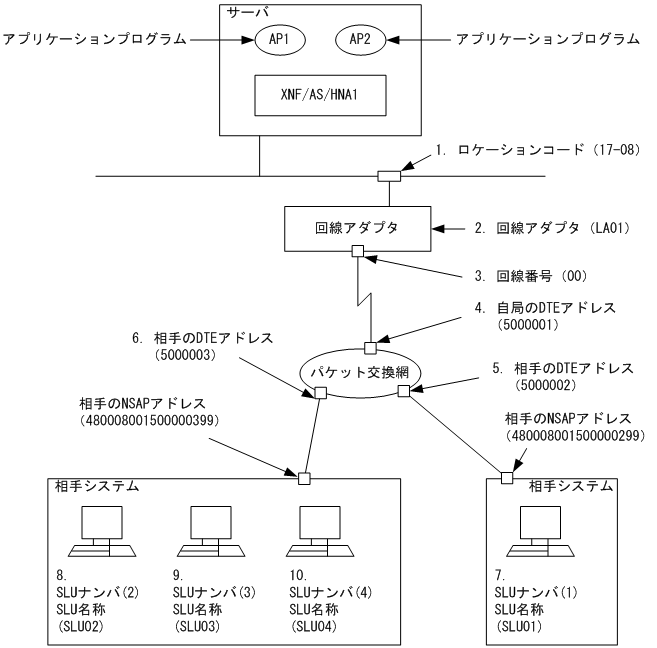

図4-13　相手システムとパケット交換網で接続する場合の構成例（HNA1次局通信機能）

（凡例）

n.：定義文との対応

VC接続の場合の定義例を次に示します。なお，定義中の番号は，図4-13の番号と対応しています。


configuration
   version                      1
   max_Line_adapter             1
   max_line                     2
   max_link                     2
   max_X25_link                 10
   max_X25_VASS                 10
   max_VC_network_connection    20
;
HNA1_buffer
   number        4
   size          1028
;
/****************************************************************/
/* XNF/AS/WAN 定義文                                            */
/****************************************************************/
Line_adapter
   name           LA01   ........................................... 2
   location_code  17-08  ........................................... 1
;
   group
      name HNA1
      type HDLC
   ;
      line
             name              LINE01   ............................ 3
             number            00
             line_type         private_PS
             line_mode         84VC
             speed             64K
      ;
             link
                name                LINK01
                VASS                300
                data_link_address   1
                data_link_address2  3
                max_DPDU            1024
             ;
                NL
                   min_VC_LCGN      1
                   max_VC_LCGN      2
                   min_VC_LCN       1
                   max_VC_LCN       255
                   network_id       8001
                   DTE_address      5000001 ....................... 4
                ;
/****************************************************************/
/* HNA1 情報                                                    */
/****************************************************************/
HNA1
   max_PLU             2
   max_PU              2
   max_SLU             4
   max_connection      10
   ;
   USSTBL
      table_number     1
      ;
   USSDATA
      type             on
      character        LOGON
      logon_PLU_name   BETRAN
      ;
   USSTBL
      table_number     2
      ;
   USSDATA
      type             on
      character        CONNECT
      logon_PLU_name   PTS
      ;

/****************************************************************/
/* PU (1)定義文                                                 */
/****************************************************************/
HNA1_PU
   name                               PU01
   link_VASS                          300
   NL_type                            VC
   send_segment_size                  1024
   receive_segment_size               1024
   DTE_address                        5000002 .................... 5
   NSAP_address                       480008001500000299
;
   HNA1_SLU
      name             SLU01    .................................. 7
      local_address    01
      FSS_USS_type     USS
      USS_table        1
      ;
/****************************************************************/
/* PU (2)定義文                                                 */
/****************************************************************/
HNA1_PU
   name                               PU02
   link_VASS                          300
   send_segment_size                  1024
   receive_segment_size               1024
   NL_type                            VC
   DTE_address                        5000003 .................... 6
   NSAP_address                       480008001500000399
;
   HNA1_SLU
      name                SLU02    ............................... 8
      local_address       02
      logon_PLU_name      PTS
      ;
   HNA1_SLU
      name                SLU03    ............................... 9
      local_address       03
      logon_PLU_name      PTU
        ;
   HNA1_SLU
      name                SLU04    .............................. 10
      local_address       04
      FSS_USS_type        USS
      USS_table           2
      ;

PVC接続の場合の定義例を次に示します。なお，定義中の番号は，図4-13の番号と対応しています。


configuration
   version                      1
   max_Line_adapter             1
   max_line                     2
   max_link                     2
   max_X25_link                 10
   max_X25_VASS                 10
   max_PVC_network_connection   20
;
HNA1_buffer
   number        4
   size          1028
;
/****************************************************************/
/* XNF/AS/WAN 定義文                                            */
/****************************************************************/
Line_adapter
   name                 LA01       .............................. 2
   location_code        17-08      .............................. 1
;
   group
      name HNA1
      type HDLC
   ;
      line
             name                 LINE01     .................... 3
             number               00
             line_type            private_PS
             line_mode            80PVC
             speed                64K
      ;
             link
                name                     LINK01
                VASS                     300
                data_link_address        1
                data_link_address2       3
                max_DPDU                 1024
             ;
                NL
                ;
/****************************************************************/
/* HNA1 情報                                                    */
/****************************************************************/
HNA1
   max_PLU             2
   max_PU              2
   max_SLU             4
   max_connection      10
   ;
   USSTBL
      table_number     1
      ;
   USSDATA
      type             on
      character        LOGON
      logon_PLU_name   BETRAN
      ;
   USSTBL
      table_number     2
      ;
   USSDATA
      type             on
      character        CONNECT
      logon_PLU_name   PTS
      ;
/****************************************************************/
/* PU (1)定義文                                                 */
/****************************************************************/
HNA1_PU
   name                        PU01
   link_VASS                   300
   NL_type                     PVC
   send_segment_size           1024
   receive_segment_size        1024
   PVC_LCGN                    0
   PVC_LCN                     1
;
   HNA1_SLU
      name                SLU01    ............................. 7
      local_address       01
      FSS_USS_type        USS
      USS_table           1
      ;
/****************************************************************/
/* PU (2)定義文                                                 */
/****************************************************************/
HNA1_PU
   name                        PU02
   link_VASS                   300
   NL_type                     PVC
   send_segment_size           1024
   receive_segment_size        1024
   PVC_LCGN                    0
   PVC_LCN                     2
;
   HNA1_SLU
      name                SLU02    ............................. 8
      local_address       02
      logon_PLU_name      PTS
      ;
   HNA1_SLU
      name                SLU03    ............................. 9
      local_address       03
      logon_PLU_name      PTU
      ;
   HNA1_SLU
      name                SLU04    ............................ 10
      local_address       04
      FSS_USS_type        USS
      USS_table           2
      ;
