相互系切り替え構成で自局IPアドレス指定機能を使用する場合の構成例を図4-11に示します。

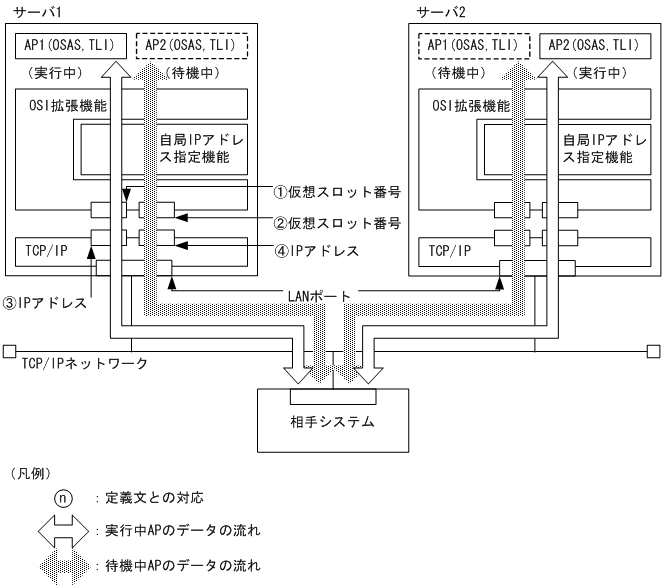

図4-11　相互系切り替え構成で自局IPアドレス指定機能を使用する場合の構成例

定義例を次に示します。なお，定義中の番号は，図4-11の番号と対応しています。

(a)　OSI通信機能を使用する場合（サーバ1，サーバ２共に同じ）


configuration
    version                 1
    max_TSAP                16
    max_AP_identification   16
    max_OSI_association     16
    max_TPTCP_connection    16
    ;
    TPTCP_define
        VASS    8
    ;
    TPTCP_slot
        VASS       20   ..................1
        IP_address 192.168.100.1   .......3
    ;
    TPTCP_slot
        VASS       21   ..................2
        IP_address 192.168.100.2   .......4
    ;

(b)　TLI通信機能を使用する場合（サーバ1，サーバ２共に同じ）


configuration
    version                 1
    max_TSAP                16
    max_TLI_connection      16
    max_TPTCP_connection    16
    ;
    TPTCP_define
        VASS    8
    ;
    TPTCP_slot
        VASS       20   ..................1
        IP_address 192.168.100.1   .......3
    ;
    TPTCP_slot
        VASS       21   ..................2
        IP_address 192.168.100.2   .......4
    ;
