OSI拡張機能を使用する場合の構成例を図4-10に示します。

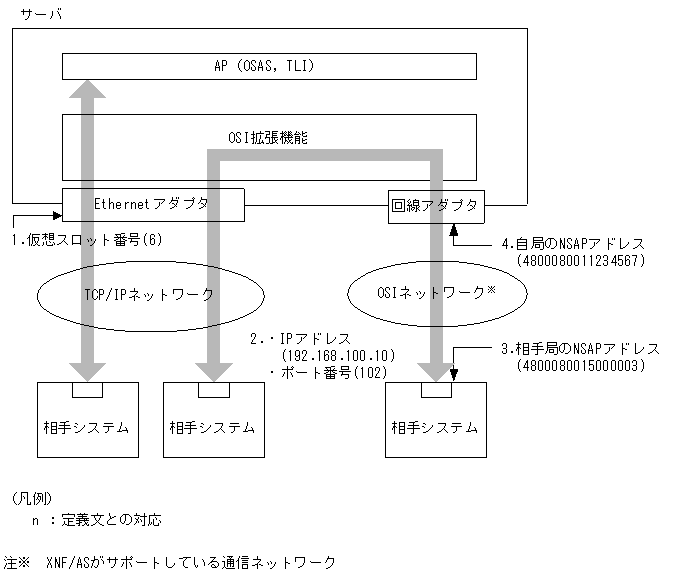

図4-10　OSI拡張機能を使用する場合の構成例

定義例を次に示します。なお，定義中の番号は，図4-10の番号と対応しています。

(a)　エンドシステム/ゲートウェイシステムとして動作するOSI拡張機能を使用する場合


configuration
  version 1
  max_Line_adapter 1
  max_line 8
  max_link 8
  max_TSAP 64
  max_OSI_association 32
  max_TLI_connection 64
  max_TC_class02 32
  max_X25_VASS 4
  max_X25_link 4
  max_VC_network_connection 64
  max_TPTCP_connection 64
  ;
TPTCP_define
  VASS 6    ..............................1
  ;
TPTCP_buffer
  name TP_BUF
  number 128
  size 2048
  ;
Line_adapter
  name LA01
  ;
  group
   name GRP1
   ;
line
  name line1
  ;
  link
    name  link2
    ;
    NL
      min_VC_LCGN 1
      max_VC_LCGN 1
      min_VC_LCN 1
      max_VC_LCN 64
      network_id 8001    .................4
      DTE_address 1234567    .............4
      ;

(b)　エンドシステム/ゲートウェイシステムとして動作するOSI拡張機能を使用する場合（OSI拡張のゲートウェイ定義文の定義例）



0001:0011:0111:TCP:192.168.100.10:102;    /* OSI -> TCP */  .....2
0011:0001:1111:OSI:4800080015000003:::::; /* TCP -> OSI */  .....3


(c)　ゲートウェイシステムとして動作するOSI拡張機能を使用する場合


configuration
  version 1
  max_Line_adapter 1
  max_line 8
  max_link 8
  max_TSAP 64
  max_TLI_connection 32
  max_TC_class02 32
  max_X25_VASS 4
  max_X25_link 4
  max_VC_network_connection 32
  ;
Line_adapter
  name LA01
  ;
  group
   name GRP1
   ;
line
  name line1
  ;
  link
    name  link2
    ;
    NL
      min_VC_LCGN 1
      max_VC_LCGN 1
      min_VC_LCN 1
      max_VC_LCN 64
      network_id 8001    .................4
      DTE_address 1234567    .............4
      ;

(d)　ゲートウェイシステムとして動作するOSI拡張機能を使用する場合（OSI拡張のゲートウェイ定義文の定義例）


0001:0011:0111:TCP:192.168.100.10:102;    /* OSI -> TCP */  .....2
0011:0001:1111:OSI:4800080015000003:::::; /* TCP -> OSI */  .....3


(e)　エンドシステムとして動作するOSI拡張機能を使用する場合（上位APがOSASの場合）


configuration
  version 1
  max_TSAP 32
  max_OSI_association 32
  max_TPTCP_connection 32
  ;
TPTCP_define
  VASS 6    ....................................1
  ;
