相互系切り替え構成で自局IPアドレス指定機能を使用した場合の構成例を図4-2に示します。なお，図中の注※は，「4.4.2(2) 定義例」と対応しています。

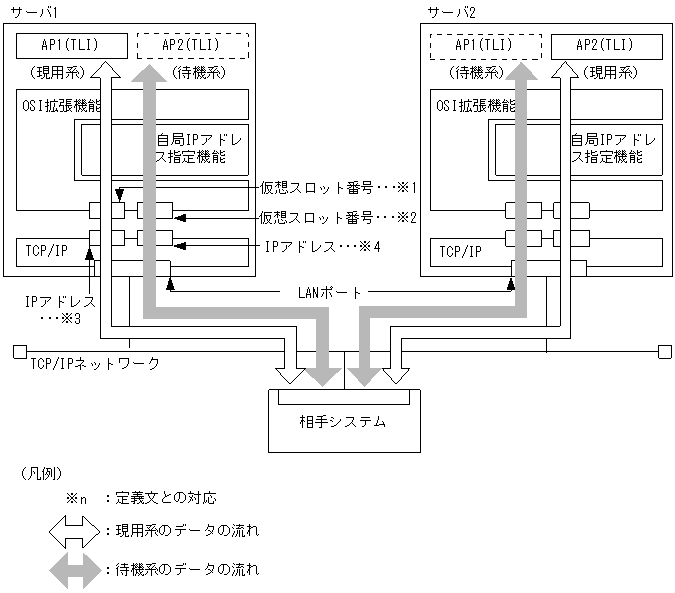

図4-2　相互系切り替え構成で自局IPアドレス指定機能を使用した場合の構成例

定義例を次に示します。定義中の注※は，図4-2と対応しています。


configuration
version                 1
max_TSAP                16
max_TPTCP_connection    16
;
TPTCP_define
    VASS    8
;
TPTCP_slot
    VASS       20   ..................※1
    IP_address 192.168.100.1   .......※3
;
TPTCP_slot
    VASS       21   ..................※2
    IP_address 192.168.100.2   .......※4
;
