RLRQ-APDU形式を図3-8に示します。

図3-8　RLRQ-APDU形式

説明

1. ACSEのEXTERNALというデータ構造を持つACSEデータです。ユーザバッファを使用します。オプションパラメタです。ユーザAPDUが存在するときは必須です。
   データ長：0〜nバイト（O_rdtlen，O_sdtlenで示す長さ）


RLRE-APDU形式を図3-9に示します。

図3-9　RLRE-APDU形式

説明

1. ACSEのEXTERNALというデータ構造を持つACSEデータです。ユーザバッファを使用します。オプションパラメタです。ユーザAPDUが存在するときは必須です。
   データ長：0〜nバイト（O_rdtlen，O_sdtlenで示す長さ）

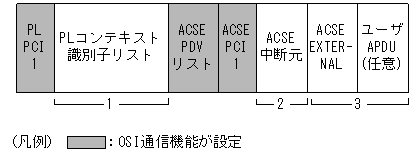

ARU-ABRT-APDU形式を図3-10に示します。

図3-10　ARU-ABRT-APDU形式

説明

1. ユーザ通信エンティティが使用するプレゼンテーションコンテキスト識別子と転送構文から成り，複数のリストを指定できます。必須パラメタです。このパラメタはバージョン2のときだけ存在します。
   データ長：10〜nバイト（O_ctxltのデータ長＋1）

2. ACSEの異常解放の中断元を示します。
   O_intrpに中断元の内容を反映します。必須パラメタです。このパラメタは，バージョン2のときだけ存在します。
   データ長：3〜7バイト

3. ACSEのEXTERNALというデータ構造を持つACSEデータです。ユーザバッファを使用します。オプションパラメタです。このパラメタは，バージョン2のときだけ存在します。ユーザAPDUが存在するときは必須です。
   データ長：0〜nバイト（O_rdtlen，O_sdtlenで示す長さ）


プレゼンテーション層が異常解放した場合，ユーザデータは存在しません。O_intrpに中断元を反映します。

ARP-PPDU形式を図3-11に示します。

図3-11　ARP-PPDU形式
