相手システムとパケット交換網で接続する場合の構成例を図4-18に示します。

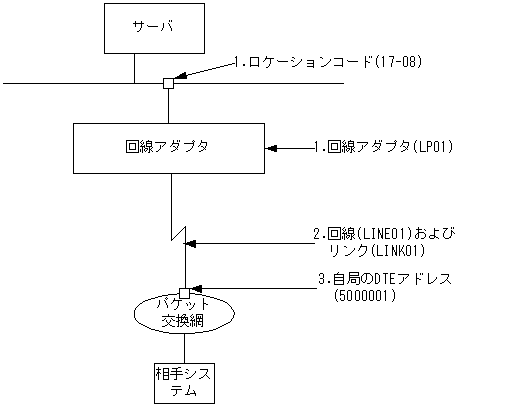

図4-18　相手システムとパケット交換網で接続する場合の構成例（X.25パススルー）

（凡例）

n.：定義文との対応

定義例を次に示します。なお，定義中の番号は，図4-18の番号と対応しています。

• X.25パススルー（VC接続）の場合


configuration
  version 1
  max_NLI_VC 32
  max_VC_network_connection 32
  max_X25_link 8
  max_X25_VASS 8
  max_line 8
  max_Line_adapter 1
  max_link 8
  ;
Line_adapter   ...........................................1
  name LP01
  location_code 17-08
  initial_status active
  ;
  group
    name PASSVC01
    type HDLC
    ;
    line   ...............................................2
      name LINE01
      number 00
      line_type public_PS
      line_mode 84VC
      speed 64K
      modem_clock synch_ST2
      modem_type full
      RS_control on_fixed
      CDcheck no
      NRZI no
      ;
      link
        name LINK01
        VASS 100
        data_link_address 1
        data_link_address2 3
        ;
        NL
          DTE_address 5000001   ..........................3
          min_VC_LCGN 0
          max_VC_LCGN 0
          min_VC_LCN 1
          max_VC_LCN 32
          send_window_size 7
          receive_window_size 7
          ;


• X.25パススルー（PVC接続）の場合


configuration
  version 1
  max_NLI_PVC 32
  max_PVC_network_connection 32
  max_X25_link 8
  max_X25_VASS 8
  max_line 8
  max_Line_adapter 1
  max_link 8
  ;
Line_adapter   ...........................................1
  name LP01
  location_code 17-08
  initial_status active
  ;
  group
    name PASSVC01
    type HDLC
    ;
    line   ...............................................2
      name LINE01
      number 00
      line_type public_PS
      line_mode 80PVC
      speed 64K
      modem_clock synch_ST2
      modem_type full
      RS_control on_fixed
      CDcheck no
      NRZI no
      ;
      link
        name LINK01
        VASS 100
        data_link_address 1
        data_link_address2 3
        ;
        NL
          ;
