相手システムと公衆パケット網経由のX.25VCで接続する場合の構成例を図4-15に示します。

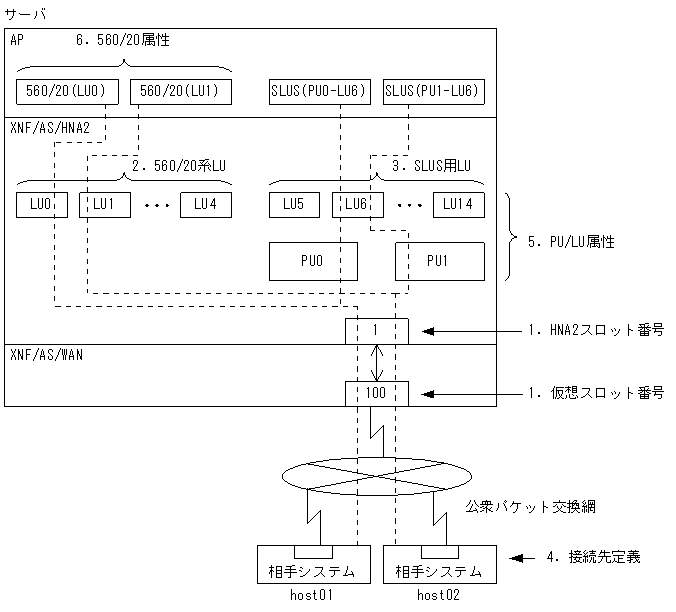

図4-15　相手システムと公衆パケット網経由のX.25VCで接続する場合の構成例

（凡例）

n.：定義文との対応

定義例を次に示します。なお，定義中の番号は，図4-15の番号と対応しています。


configuration
    version                     1
    max_Line_adapter            1
    max_line                    2
    max_link                    2
    max_X25_link                10
    max_X25_VASS                10
    max_VC_network_connection   20
;
/****************************************************************/
/* XNF/AS/WAN 定義文                                            */
/****************************************************************/
Line_adapter
    name                LA01
    location_code       37-08
;
    group
        name                HNA2
        type                HDLC
    ;
        line
            name                LINE02
            number              02
            line_type           public_PS
            line_mode           80VC
            speed               9.6K
        ;
            link
                name                LINK02
                VASS                100
                data_link_address   1
                data_link_address2  3
                max_DPDU            1024
            ;
                NL
                    min_VC_LCGN         1
                    max_VC_LCGN         15
                    min_VC_LCN          1
                    max_VC_LCN          255
                    network_id          4401
                    DTE_address         123456
                ;
/****************************************************************/
/* HNA2スロット定義文                                           */
/****************************************************************/
HNA2_slot   .......................................................1
    name                HNA2slot1   /*                            */
    slot_no             1   /* 回線アダプタの定義文で定義したVASS */
    link_VASS           100 /* とHNA2用スロット番号を対応づける   */
;
/****************************************************************/
/* HNA2情報                                                     */
/****************************************************************/
HNA2_configuration
    max_560_LU          5  /* HNA2リソースの最大値を定義する */ ...2
    max_SLUS_LU         10 /* 配下の全てのLUに共通の属性の設定*/ ..3
    auto_logon          no       /*                               */
    default_slot_no     1        /*                               */
    max_SLU_count       128      /*                               */
    max_RU_size         4096     /*                               */
;
/****************************************************************/
/* 接続先情報 : host01                                          */
/****************************************************************/
HNA2_destination   ..............................................4
    name                host01   /*                               */
    slot_no             1   /* HNA2_slot文で定義したスロット番号  */
    NSAP_address     3644011234567fffffffff0000ffffffffffff7e97
;
/****************************************************************/
/* 接続先情報 : host02                                          */
/****************************************************************/
HNA2_destination   ..............................................4
    name                host02   /*                               */
    slot_no             1   /* HNA2_slot文で定義したスロット番号  */
    NSAP_address     3644017654321fffffffff0000ffffffffffff7e97
;
/****************************************************************/
/* PU(0)                                                        */
/****************************************************************/
HNA2_PU   .......................................................5
    PU_number           0        /*                               */
    destination_name   host01 /* HNA2_destination文で定義した名称 */
    auto_logon          no     /* 配下の全てのLUに共通属性の設定  */
    unbind_notify       no       /*                               */
;
    HNA2_LU                /* LU(5),LU(6)をHNA2_PUで指定した属性  */
        LU_number           5    /* と違う属性に変更              */
        auto_logon          yes  /*                               */
    ;
    HNA2_LU                      /*                               */
        LU_number           6    /*                               */
        auto_logon          yes  /*                               */
        unbind_notify       yes  /*                               */
    ;
/****************************************************************/
/* PU(1)                                                        */
/****************************************************************/
HNA2_PU   .......................................................5
    PU_number           1        /*                               */
    destination_name   host02 /* HNA2_destination文で定義した名称 */
    auto_logon          no     /* 配下の全てのLUに共通属性の設定  */
    unbind_notify       no       /*                               */
    ;
    HNA2_LU                /* LU(5),LU(6)をHNA2_PUで指定した属性  */
        LU_number           5    /* と違う属性に変更              */
        auto_logon          yes  /*                               */
    ;
    HNA2_LU                      /*                               */
        LU_number           6    /*                               */
        auto_logon          yes  /*                               */
        unbind_notify       yes  /*                               */
    ;
/****************************************************************/
/* 560/20系LUのデフォルト接続先名称                             */
/****************************************************************/
560_LU   ........................................................6
    LU_number           0        /*                               */
    destination_name   host01 /* HNA2_destination文で定義した名称 */
    ;
560_LU   ........................................................6
    LU_number           1        /*                               */
    destination_name   host02 /* HNA2_destination文で定義した名称 */
    ;
