相手システムと専用回線で接続する場合の構成例を図4-12に示します。

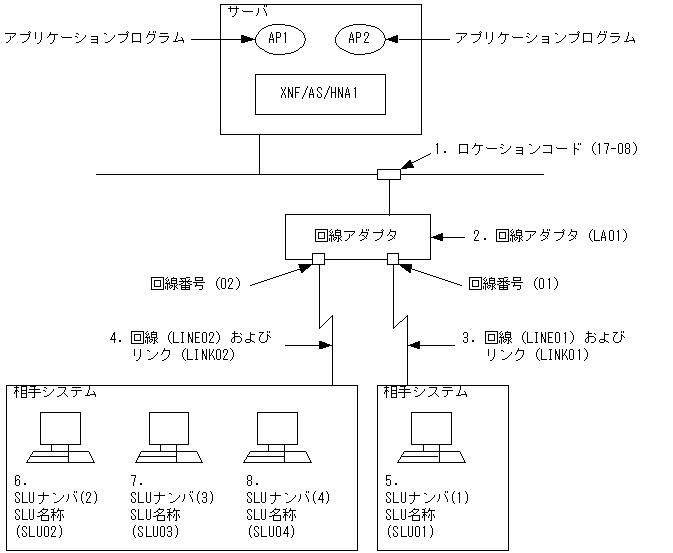

図4-12　相手システムと専用回線で接続する場合の構成例（HNA1次局通信機能）

（凡例）

n.：定義文との対応

定義例を次に示します。なお，定義中の番号は，図4-12の番号と対応しています。

configuration
   version                                1
   max_Line_adapter                       1
   max_line                               2
   max_link                               2
;
HNA1_buffer
   number   4
   size     1028
;
/****************************************************************/
/* XNF/AS/WAN 定義文                                            */
/****************************************************************/
Line_adapter
   name                 LA01       .............................. 2
   location_code        17-08      .............................. 1
;
   group
      name HNA1
      type HDLC
   ;
      line
             name                 LINE01     .................... 3
             number               01
             line_type            leased_line
             line_mode            NRM1
             speed                64K
      ;
             link
                name                     LINK01
                VASS                     100
                data_link_address        1
                max_DPDU                 1024
             ;
      line
             name              LINE02     ....................... 4
             number            02
             line_type         leased_line
             line_mode         NRM1
             speed             64K
      ;
             link
                name                LINK02
                VASS                200
                data_link_address   1
                max_DPDU            1024
             ;
/****************************************************************/
/* HNA1 情報                                                    */
/****************************************************************/
HNA1
   max_PLU             2
   max_PU              2
   max_SLU             4
   max_connection      10
   ;
   USSTBL
      table_number     1
      ;
   USSDATA
      type             on
      character        LOGON
      logon_PLU_name   BETRAN
      ;
   USSTBL
      table_number     2
      ;
   USSDATA
      type             on
      character        CONNECT
      logon_PLU_name   PTS
      ;

/****************************************************************/
/* PU (1)定義文                                                 */
/****************************************************************/
HNA1_PU
   name                        PU01
   link_VASS                   100
   send_segment_size           1024
   receive_segment_size        1024
   auto_start                  yes
;
   HNA1_SLU
      name                SLU01    ............................... 5
      local_address        01
      FSS_USS_type        USS
      USS_table        1
      ;
/****************************************************************/
/* PU (2)定義文                                                 */
/****************************************************************/
HNA1_PU
   name                        PU02
   link_VASS                   200
   send_segment_size           1024
   receive_segment_size        1024
   auto_start                  yes
;
   HNA1_SLU
      name                SLU02    ............................... 6
      local_address       02
      logon_PLU_name      PTS
      ;
   HNA1_SLU
      name                SLU03    ............................... 7
      local_address       03
      logon_PLU_name      PTU
      ;
   HNA1_SLU
      name                SLU04    ............................... 8
      local_address       04
      FSS_USS_type        USS
      USS_table           2
      ;
